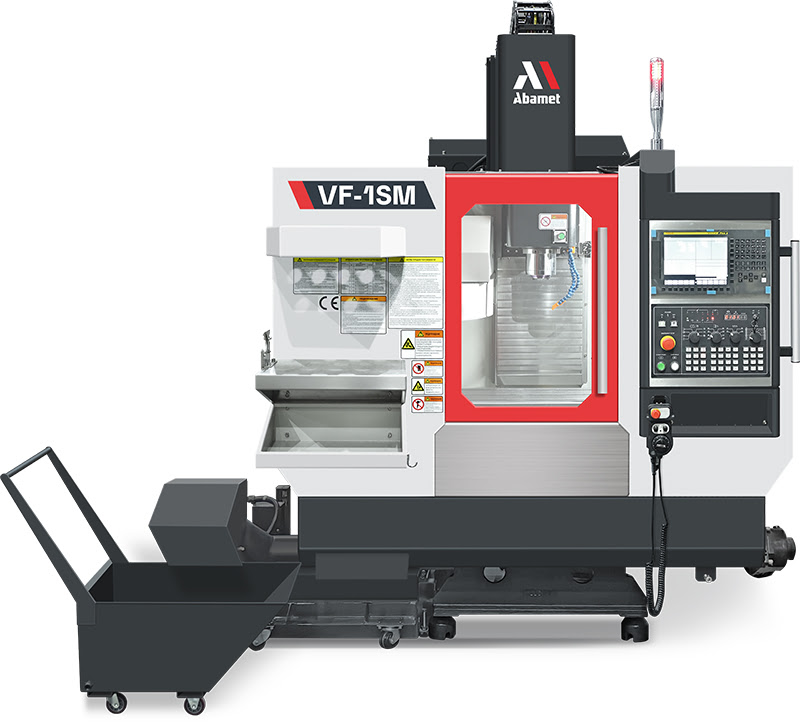

Abamet VF-1SM - купить, цена на Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Ход по осям X/Y/Z, мм

500 / 350 / 400

Количество осей станка

3

Размер рабочего стола / Диаметр планшайбы, мм

870x300

Перемещение по оси X, мм

500

Перемещение по оси Y, мм

350

Перемещение по оси Z, мм

400

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BBT40

Емкость сменщика инструмента

12

Тип фрезерного станка

Вертикально-фрезерный

Бренд

Abamet.ru

Вид номенклатуры

Фрезерные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 870
- ширина - 300
Количество Т-образных пазов, шт - 3
Ширина Т-образных пазов, мм - 16
Расстояние между соседними Т-образными пазами, мм - 110
Максимально допустимая нагрузка на стол, кг - 250

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/макс), кВт - 7,5/12,1
Крутящий момент (пост/макс), Нм -

VF-1SM,12000RPM-BBT40-VF1,ATC-24T-ARMTYPE-VF1,WP-OMP40-2,TS-TS27R-ROUND,OILSKIMMER

VF-1SM,12000RPM-BBT40-VF1,ATC-24T-ARMTYPE-VF1,WP-OMP40-2,TS-TS27R-ROUND,OILSKIMMER

- Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм (1)
- Шпиндель BBT40, 12000 об/мин, ременный привод, взамен стандартного (1)
- Сменщик инструмента бокового типа с рукой-манипулятором на 24 инструмента, взамен стандартного (1)
- Датчик для привязки заготовки Renishaw OMP40-2 (1)
- Проводной датчик для привязки инструмента Renishaw TS27R с круглым щупом (1)
- Маслосборник Oil Skimmer (1)

38 822 298,36 KZT Цена с НДС

30.09.2026 - Ориентировочная дата поступления на склад

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Ход по осям X/Y/Z, мм

500 / 350 / 400

Количество осей станка

3

Размер рабочего стола / Диаметр планшайбы, мм

870x300

Перемещение по оси X, мм

500

Перемещение по оси Y, мм

350

Перемещение по оси Z, мм

400

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BBT40

Емкость сменщика инструмента

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 870
- ширина - 300
Количество Т-образных пазов, шт - 3
Ширина Т-образных пазов, мм - 16
Расстояние между соседними Т-образными пазами, мм - 110
Максимально допустимая нагрузка на стол, кг - 250

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/макс), кВт - 7,5/12,1
Крутящий момент (пост/макс), Нм - 35,8/77
Способ передачи крутящего момента - ремень
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 500
- по оси Y - 350
- по оси Z - 400
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 100
- в крайнем верхнем положении шпиндельной группы - 500
Максимальная величина рабочих подач, м/мин - 10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 30/30/30
Мощность серводвигателей по осям X/Y/Z, кВт - 1,2/1,2/1,8

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Зонтичного типа
Тип устанавливаемых оправок - BBT40
Количество инструментальных позиций в магазине - 12 (20 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 100 (70 со сменщиком на 20 инстр.)
Максимальная длина инструмента, мм - 250
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF PLUS Step 2 Type 3B
Количество управляемых осей - 3 (4 с поворотным столом)
Тип монитора для отображения информации - LCD 10,4"
Тип интерфейса для подключения съемных носителей памяти - CF/PCMCIA/USB
Интерфейсы для подключения - RJ45/RS232
Объем памяти для хранения программ - 8 МБ

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
контроль срока службы инструмента

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Откатная конструкция бака для СОЖ
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. АС380В, 50 Гц
Потребляемая электрическая мощность, кВА - 20
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 200

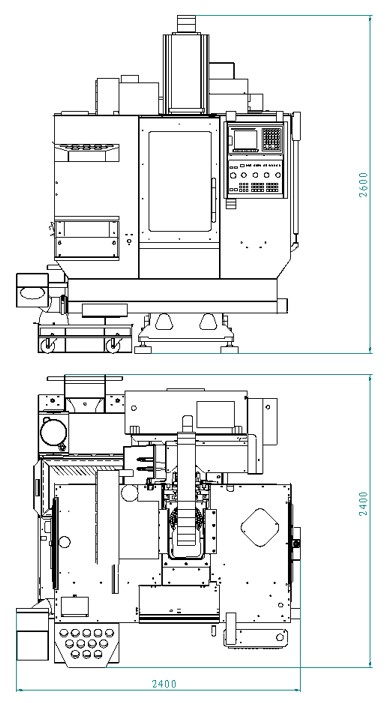

Габаритные размеры станка, мм
- длина - 2400
- ширина - 2400
- высота - 2600
Масса ориентировочная, кг - 2300
