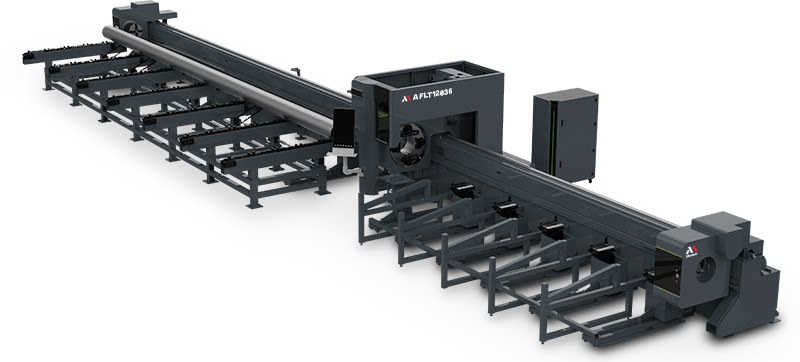

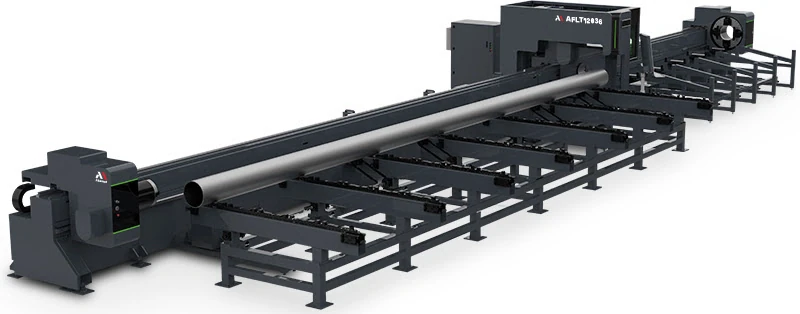

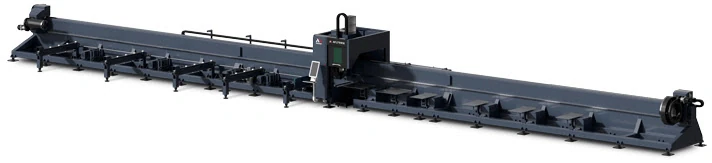

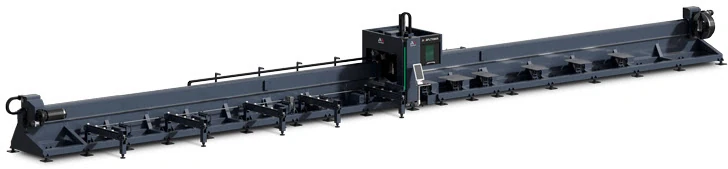

Abamet AFLT12036-6kW - Лазерный станок для резки труб 12000 мм, 6 кВт купить, цена на Лазерный труборез AFLT12036-6kW, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Abamet AFLT12036-6kW - Лазерный станок для резки труб 12000 мм, 6 кВт купить, цена на Лазерный труборез AFLT12036-6kW, фото, описание, характеристики, параметры

Технические характеристики

Основные технические характеристики:

-
Модуль резки и загрузки заготовок: -
-
Оптоволоконный резонатор Raycus RFL-C6000S-CE: -
-
Система ЧПУ FSCUT: -
-
Система водяного охлаждения резонатора и режущей головки HL-6000: -
-
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin (опция) -

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка в среде углекислого газа снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Для снятия остаточных напряжений используются технологии термического, вибрационного и естественного старения станины.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Портал и каретка режущей головки.

Перемещение осуществляется по высокоточным направляющим SHAC (Тайвань). Подъем и опускание лазерной головы осуществляется с помощью ШВП, все остальные оси перемещается с помощью шестерни-рейки YYC (Тайвань). На установках лазерной резки трубы Abamet используются бесщеточные серводвигатели и драйверы INOVANCE последнего поколения от ведущего мирового поставщика промышленной автоматизации. Редуктор производства BEITTO (Япония).

Система захвата заготовки.

Четырехкулачковые пневматические патроны BEUT.
Три подвижных патрона для обработки длинных и тяжелых труб с минимальной длиной отхода.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.

Beut chuck

Beut chuck

Технические характеристики переднего патрона.

Зажимное усилие кулачка, кгс -3600
Повторяемость позиционирования - ±30"
Максимальная скорость вращения, об/мин -60

Система вентиляции зоны резки.

Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических ударов.

Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные частицы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах. И потом удаляются с поверхности сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех. Это избавляет от дополнительного нагрева, что существенно снижает затраты на отопление в холодное время года.
Модуль располагается в непосредственной близости от станка и не требует дополнительных коммуникаций.
Управление вытяжкой производится с пульта, оснащенного сенсорным экраном.
Минимальное обслуживание и длительный срок службы фильтрующих элементов делают эксплуатацию рекуперационной вытяжки максимально экономичной.

Huaxin Dust Collector

Huaxin Dust Collector

Лазерная система 6000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодовая конструкция – лучшее качество луча по сравнению с многомодовыми источниками.
Режим работы непрерывный (CW) / модулированный.
Простая оптическая система, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

Raycus

Raycus

Лазерная голова с автоматической фокусировкой BOCI BLT:

Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта TubePro.
Автофокус оптимизирует режимы резки, снижает влияние человеческого фактора.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Ломкие винты для быстрого ввода станка в работу после ударов.
Мониторинг состояния защитного стекла – контроль загрязнения защитного стекла предотвращает перегрев головы и повреждение более важных элементов.
Датчики давления – контроль давления газа сигнализирует об ошибке при резке, что предотвращает поломку или некачественный рез.
Водяной контур охлаждения.
Охлаждение сопла.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP64.

Система водяного охлаждения резонатора и режущей головки:

Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения лазерной головы.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT5000:

Разработана специально для установок лазерной резки трубы с оптоволоконным резонатором мощностью до 6 кВт и лазерной головой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Вертикальный монитор размером 27".
Поддержка различных режимов врезки, перемычек, контроль скорости обработки в зависимости от размера контура, специальные режимы для обработки углов и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Определение местоположения центра трубы, точки останова и повторного старта.
Возможность контроля до 7 осей и трёх зажимных патронов.

FSCUT

FSCUT

Базовое программное обеспечение TubePro:

Предназначено для работы с системой ЧПУ FSCUT.
Импорт чертежей из ПО TubesT.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.

TubePro

TubePro

Внешнее программное обеспечение TubesT:

Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Интеллектуальные стратегии поиска оптимальной последовательности обработки.
Полностью на русском языке.

TubesT

TubesT

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм -25
Нержавеющая сталь (резка N2 под высоким давлением), мм -16
Алюминий (резка N2 под высоким давлением), мм -14
Латунь (резка N2 под высоким давлением), мм -10
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка. -

Базовая комплектация:

Сварная стальная станина, облегченный портал из алюминиевого сплава.
Высокоточные направляющие SHAC.
Сервоприводы и двигатели INOVANCE.
Система ЧПУ FSCUT5000 и ПО TubePro.
ПО для рабочего места технолога TubesT.
Система полуавтоматической загрузки труб с цепной передачей. Значительно упрощает установку трубы в патроне. Трубы, которые необходимо обработать, укладываются на специальные посадочные места на столе системы, после чего система перемещает трубы в зону зажима и производит центровку трубы.
Серво-поддержка трубы на входе и выходе из зоны обработки. Снижает вибрации при обработке, гарантирует максимальную точность обработки.
Оптоволоконный резонатор Raycus.
Лазерная голова с автоматической фокусировкой BOCI.
Система водяного охлаждения резонатора и режущей головки.
Беспроводной пульт ручного управления.
Автоматическая система смазки.
Автоматическая система смены газов.

Дополнительные опции:

Система удаления продуктов горения рекуперационного типа Huaxin.

Газы (подготавливаются заказчиком).

Требования к O2 (кислород): -
Требования к N2 (азот высокого давления): -
Требования к Air (воздух): -

Требования к подключению и месту установки указаны в руководстве по эксплуатации.
