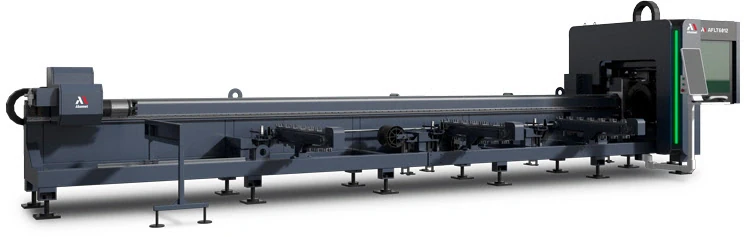

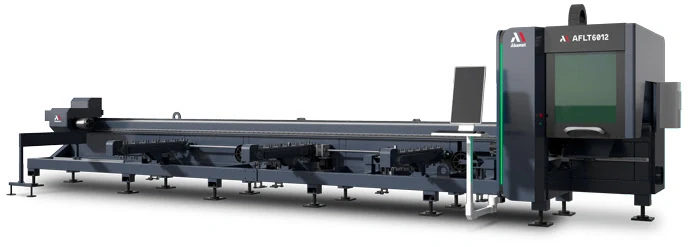

Возможность работы с заготовками следующих профилей: - Круглый, прямоугольный, овальный, треугольный, П-образный, D-образный.
Допустимый диаметр для круглых заготовок, мм -
Дополнительные опции
Чтобы оставить отзыв, необходимо авторизоваться
Основные параметры
Диаметр трубы (круг ⌀) min, мм
6
Диаметр трубы (круг ⌀) max, мм
120
Сечение трубы (квадрат □) min, мм
6
Сечение трубы (квадрат □) max, мм
120
Максимальная длина трубы, мм
6000
Тип источника
Fiber (оптико-волоконный)
Мощность источника
3 кВт
Бренд
Abamet.ru
Вид номенклатуры
⌀6-130
Допустимый размер профиля для прямоугольных заготовок, мм - □20-130
Перемещение по осям X/Y/Z, мм - 6750/500/300
Угол вращения патрона W1/W2 - 360°
Тип привода оси X - Косозубая шестерня-рейка
Тип привода оси Y - Косозубая шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость вращения патрона, об/мин - 150
Максимальное ускорение перемещений, G - 1,2
Точность позиционирования X/Y, мм: - ± 0,05
Повторяемость позиционирования X/Y, мм: - ± 0,03
Габариты ДхШхВ, мм - 8840х2380х1900
Масса, кг - 2800
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
Максимальная мощность лазера, Вт - 3000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 485x727x172
Масса, кг - 55
Система ЧПУ FSCUT:
Серия - FSCUT300DE-A
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - TubePro
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки TFLW-3000WDR:
Номинальная пропускная способность помпы, л/мин - 25
Объем бака охлаждающей жидкости, л - 14
Напряжение и частота, В/Гц - 220/50
Мощность, кВт - 3,1
Габариты ДхШхВ, мм - 510х560х945
Масса, кг - 64
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-4B(опция)
Производительность прокачки воздуха, м³/ч - 4000
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 80
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1390x1348x2099
Масса, кг - 600
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка в среде углекислого газа снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Для снятия остаточных напряжений используются технологии термического, вибрационного и естественного старения станины.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение осуществляется по высокоточным направляющим SHAC (Тайвань). Подъем и опускание лазерной головы осуществляется с помощью ШВП, все остальные оси перемещается с помощью шестерни-рейки YYC (Тайвань). На установках лазерной резки трубы Abamet используются бесщеточные серводвигатели и драйверы INOVANCE последнего поколения от ведущего мирового поставщика промышленной автоматизации. Редуктор производства BEITTO (Япония).
Система захвата заготовки.
Четырехкулачковые пневматические патроны BEUT.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Beut chuck
Технические характеристики переднего патрона.
Зажимное усилие кулачка, кгс - 400
Повторяемость позиционирования - ±30"
Максимальная скорость вращения, об/мин - 150
Система вентиляции зоны резки.
Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических ударов.
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные частицы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах. И потом удаляются с поверхности сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех. Это избавляет от дополнительного нагрева, что существенно снижает затраты на отопление в холодное время года.
Модуль располагается в непосредственной близости от станка и не требует дополнительных коммуникаций.
Управление вытяжкой производится с пульта, оснащенного сенсорным экраном.
Минимальное обслуживание и длительный срок службы фильтрующих элементов делают эксплуатацию рекуперационной вытяжки максимально экономичной.
Лазерная система 3000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодовая конструкция – лучшее качество луча по сравнению с многомодовыми источниками.
Режим работы непрерывный (CW) / модулированный.
Простая оптическая система, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Raycus
Лазерная голова с автоматической фокусировкой BOCI BLT:
Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта TubePro.
Автофокус оптимизирует режимы резки, снижает влияние человеческого фактора.
3 защитных стекла для защиты коллиматорной и фокусирующей линз.
Ломкие винты для быстрого ввода станка в работу после ударов.
Мониторинг состояния защитного стекла – контроль загрязнения защитного стекла предотвращает перегрев головы и повреждение более важных элементов.
Датчики давления – контроль давления газа сигнализирует об ошибке при резке, что предотвращает поломку или некачественный рез.
Водяной контур охлаждения.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP64.
Система водяного охлаждения резонатора и режущей головки:
Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения лазерной головы.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT3000:
Разработана специально для установок лазерной резки трубы с оптоволоконным резонатором мощностью до 6 кВт и лазерной головой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Вертикальный монитор размером 27".
Поддержка различных режимов врезки, перемычек, контроль скорости обработки в зависимости от размера контура и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Определение местоположения центра трубы, точки останова и повторного старта.
FSCUT
Базовое программное обеспечение TubePro:
Предназначено для работы с системой ЧПУ FSCUT.
Импорт чертежей из ПО TubesT.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
TubePro
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 22
Нержавеющая сталь (резка N2 под высоким давлением), мм - 16
Алюминий (резка N2 под высоким давлением), мм - 12
Латунь (резка N2 под высоким давлением), мм - 10
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.
Базовая комплектация:
Сварная стальная станина, облегченный портал из алюминиевого сплава.
Высокоточные направляющие SHAC.
Сервоприводы и двигатели INOVANCE.
Система ЧПУ FSCUT3000 и ПО TubePro.
Система полуавтоматической загрузки труб с цепной передачей. Значительно упрощает установку трубы в патроне. Трубы, которые необходимо обработать, укладываются на специальные посадочные места на столе системы, после чего система перемещает трубы в зону зажима и производит центровку трубы.
Пневматическая центрирующая опора
Роликовая система поддержки трубы на входе.
Оптоволоконный резонатор Raycus.
Лазерная голова с автоматической фокусировкой BOCI.
Система водяного охлаждения резонатора и режущей головки.
Беспроводной пульт ручного управления.
Автоматическая система смазки.
Автоматическая система смены газов.
Стабилизатор напряжения 40кВт
Дополнительные опции:
ПО для рабочего места технолога TubesT.
Система удаления продуктов горения рекуперационного типа Topsinn.
3D лазерная голова BOCI BLT510
Система автоматической загрузки труб.
Пневмо-поддержка трубы на выходе
Серво-поддержка трубы на выходе
Система поддрежки и сопровождения трубы с сервоприводом на входе
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 15
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 6
Максимальное давление на входе, атм - 16
Максимальное давление при резке, атм - 15
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Минимальный поток воздуха, л/мин - 1000
Требования к качеству подготовки воздуха по ГОСТ Р ИСО 8573-1–2016 - Не хуже 4 класса чистоты
Требования к электропитанию:
Межфазное напряжение, В - 380
Частота переменного напряжения, Гц - 50
Максимальная потребляемая мощность, кВт - 30
Средняя потребляемая мощность, кВт - 18
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
