Описание геометрии

Геометрия	Сечение	Описание
MKOS		Геометрия с большим передним углом, острой режущей кромкой. Подходит для чистовой обработки.
MKST		Геометрия обеспечивает хорошую остроту режущей кромки и ее достаточную прочность. Подходит для общего фрезерования.
MKXO		Плоская геометрия с прочной режущей кромкой. Подходит для черновой обработки.
MKXP		Плоская геометрия с прочной режущей кромкой с защитной фаской. Подходит для черновой обработки.
MKYP		Плоская геометрия с прочной режущей кромкой с защитной фаской. Подходит для черновой обработки.
MKZP		Плоская геометрия с прочной режущей кромкой с защитной фаской. Подходит для черновой обработки.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1425 CP1430	RD**0501M0-MK...	140-180-220	0,05-0,08-0,15	0,08-0,1-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	140-180-220	0,05-0,08-0,15	0,08-0,12-0,18	0,10-0,15-0,25
			RD**0803M0-MK...	140-180-220	0,05-0,08-0,15	0,08-0,12-0,18	0,10-0,15-0,25
			RD**10T3M0-MK...	140-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	140-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	140-180-220	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
Углеродистая и легированная сталь	HB180-350	CP1425 CP1430 CC1115	RD**0501M0-MK...	120-160-200	0,05-0,08-0,15	0,08-0,1-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	120-160-200	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	120-160-200	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	120-160-200	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	120-160-200	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	120-160-200	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1430 CP1425 CC1115	RD**0501M0-MK...	80-120-160	0,05-0,08-0,15	0,08-0,1-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	80-120-160	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	80-120-160	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	80-120-160	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	RD**0501M0-MK...	100-140-180	0,05-0,08-0,15	0,08-0,1-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	100-140-180	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	100-140-180	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	100-140-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	100-140-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	100-140-180	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,35-0,45
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	RD**0501M0-MK...	80-120-160	0,05-0,08-0,15	0,08-0,1-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	80-120-160	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	80-120-160	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	80-120-160	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,35-0,45
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	RD**0501M0-MK...	150-180-220	0,05-0,08-0,15	0,08-0,15-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	150-180-220	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	150-180-220	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	150-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	150-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	150-180-220	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CC3115 CP3025	RD**0501M0-MK...	100-120-180	0,05-0,08-0,15	0,08-0,15-0,15	0,08-0,12-0,2
			RD**0702M0-MK…	100-120-180	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**0803M0-MK...	100-120-180	0,05-0,08-0,15	0,08-0,12-0,18	0,1-0,15-0,25
			RD**10T3M0-MK...	100-120-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1204M0-MK...	100-120-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RD**1604M0-MK...	100-120-180	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45

Соотношение глубины резания и подачи

Пластина	Вид обработки	Глубина резания ap (мм)
Пластина	Вид обработки	0,1	0,5	1	1,5	2	2,5	3	4	5
RD**0501M0-MK…	Получистовая обработка	0,22-0,35-0,63	0,08-0,17-0,26	0,06-0,12-0,21	0,05-0,1-0,17	–	–	–	–	–
RD**0501M0-MK…	Черновая обработка	0,29-0,45-0,95	0,12-0,2-0,38	0,09-0,16-0,28	0,07-0,14-0,25	–	–	–	–	–
RD**0702M0-MK…	Получистовая обработка	0,23-0,59-0,9	0,1-0,27-0,41	0,08-0,2-0,3	0,06-0,17-0,26	0,03-0,15-0,23	–	–	–	–
RD**0702M0-MK…	Черновая обработка	0,32-0,68-1,13	0,14-0,31-0,52	0,11-0,23-0,38	0,09-0,19-0,32	0,08-0,17-0,29	–	–	–	–
RD**0803M0-MK…	Получистовая обработка	0,23-0,59-0,9	0,1-0,27-0,41	0,08-0,2-0,3	0,06-0,17-0,26	0,03-0,15-0,23	–	–	–	–
RD**0803M0-MK…	Черновая обработка	0,32-0,68-1,13	0,14-0,31-0,52	0,11-0,23-0,38	0,09-0,19-0,32	0,08-0,17-0,29	–	–	–	–
RD**10T3M0-MK…	Чистовая обработка	0,25-0,75-0,9	0,11-0,34-0,41	0,08-0,25-0,3	0,07-0,21-0,25	0,06-0,19-0,23	0,05-0,17-0,21	–	–	–
	Получистовая обработка	0,25-0,9-1,26	0,11-0,41-0,57	0,08-0,3-0,42	0,07-0,25-0,35	0,06-0,23-0,31	0,05-0,21-0,28	–	–	–
	Черновая обработка	0,35-1,01-1,51	0,16-0,46-0,69	0,12-0,33-0,5	0,1-0,28-0,42	0,09-0,25-0,38	0,08-0,23-0,35	–	–	–
RD**1204M0-MK…	Чистовая обработка	0,28-0,83-1,1	0,13-0,38-0,5	0,09-0,27-0,36	0,08-0,23-0,3	0,07-0,2-0,27	0,06-0,18-0,25	0,06-0,17-0,23	–	–
	Получистовая обработка	0,28-0,99-1,38	0,13-0,45-0,63	0,09-0,33-0,45	0,08-0,27-0,38	0,07-0,24-0,34	0,06-0,22-0,31	0,06-0,21-0,29	–	–
	Черновая обработка	0,39-1,1-1,65	0,18-0,5-0,75	0,13-0,36-0,54	0,11-0,3-0,45	0,09-0,27-0,4	0,08-0,25-0,37	0,08-0,23-0,35	–	–
RD**1604M0-MK…	Чистовая обработка	0,32-1,14-1,59	0,14-0,52-0,72	0,1-0,37-0,52	0,09-0,31-0,43	0,08-0,27-0,38	0,07-0,25-0,35	0,06-0,23-0,32	0,06-0,21-0,29	–
	Получистовая обработка	0,32-1,27-1,9	0,14-0,57-0,86	0,1-0,41-0,62	0,09-0,34-0,51	0,08-0,3-0,45	0,07-0,28-0,41	0,06-0,26-0,38	0,06-0,23-0,35	–
	Черновая обработка	0,44-1,59-2,54	0,2-0,72-1,15	0,14-0,52-0,83	0,12-0,43-0,69	0,11-0,38-0,6	0,1-0,35-0,54	0,09-0,32-0,51	0,08-0,29-0,46	–

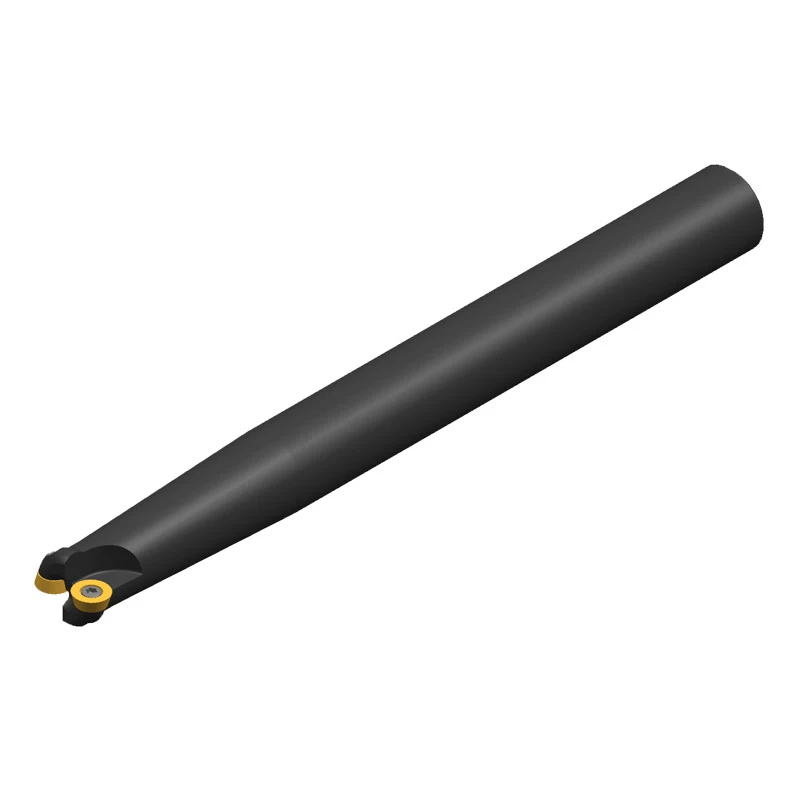

Корпус фрезы FK01-D020C20-Z02RD08

Корпус фрезы FK01-D020C20-Z02RD08
