Описание геометрии

Геометрия	Сечение	Описание
MNXP		Плоская геометрия с прочной режущей кромкой с защитной фаской. Подходит для черновой обработки.
MNSP		Геометрия со средним по величине передним углом, защитной фаской на режущей кромке. Подходит для получистовой-получерновой обработки стали.
MNSM		Острая геометрия с большим передним углом. Подходит для получистовой-получерновой обработки нержавеющей стали.
MNPM		Небольшой передний угол и фаска на режущей кромке обеспечивают достаточную прочность для черновой обработки нержавеющей стали.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	UD0803-MN...	0,5	140-180-220	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	140-180-220	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	140-180-220	0,8-1,2-1,5	1-1,5-2
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	UD0803-MN...	0,5	110-150-190	0,8-1-1,2	1-1,2-1,4
			UD12T3-MN...	0,7	110-150-190	0,8-1-1,2	1-1,2-1,4
			UP1705-MN...	1	110-150-190	0,8-1-1,2	1-1,2-1,4
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	UD0803-MN...	0,5	80-120-160	0,8-1-1,2	1-1,2-1,4
			UD12T3-MN...	0,7	80-120-160	0,8-1-1,2	1-1,2-1,4
			UP1705-MN...	1	80-120-160	0,8-1-1,2	1-1,2-1,4
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP1130	UD0803-MN...	0,5	80-120-160	0,6-0,8-1	0,8-1-1,2
			UD12T3-MN...	0,7	80-120-160	0,6-0,8-1	0,8-1-1,2
			UP1705-MN...	1	80-120-160	0,6-0,8-1	0,8-1-1,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040	UD0803-MN...	0,5	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			UD12T3-MN...	0,7	60-100-140	0,4-0,6-0,8	0,6-0,8-1
			UP1705-MN...	1	60-100-140	0,4-0,6-0,8	0,6-0,8-1
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	UD0803-MN...	0,5	110-180-220	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	110-180-220	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	110-180-220	0,8-1,2-1,5	1-1,5-2
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	UD0803-MN...	0,5	80-120-160	0,8-1,2-1,5	1-1,5-2
			UD12T3-MN...	0,7	80-120-160	0,8-1,2-1,5	1-1,5-2
			UP1705-MN...	1	80-120-160	0,8-1,2-1,5	1-1,5-2
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	UD0803-MN...	0,5	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6
			UD12T3-MN...	0,7	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6
			UP1705-MN...	1	30-40-60	0,15-0,3-0,4	0,2-0,4-0,6

Соотношение рекомендуемой подачи и глубины резания

Пластина	Подача fz (мм/зуб)
	Глубина резания ap (мм)
	0,5	1	1,5	2
UD0803-MN...	0,6-0,8-1,2	0,4-0,5-0,8	–	–
UD12T3-MN...	1,0-1,5-2	0,8-1,2-1,5	0,6-0,8-1,2	–
UP1705-MN...	1,8-2-2,5	1,0-1,5-2	0,8-1,2-1,5	0,6-0,8-1,2

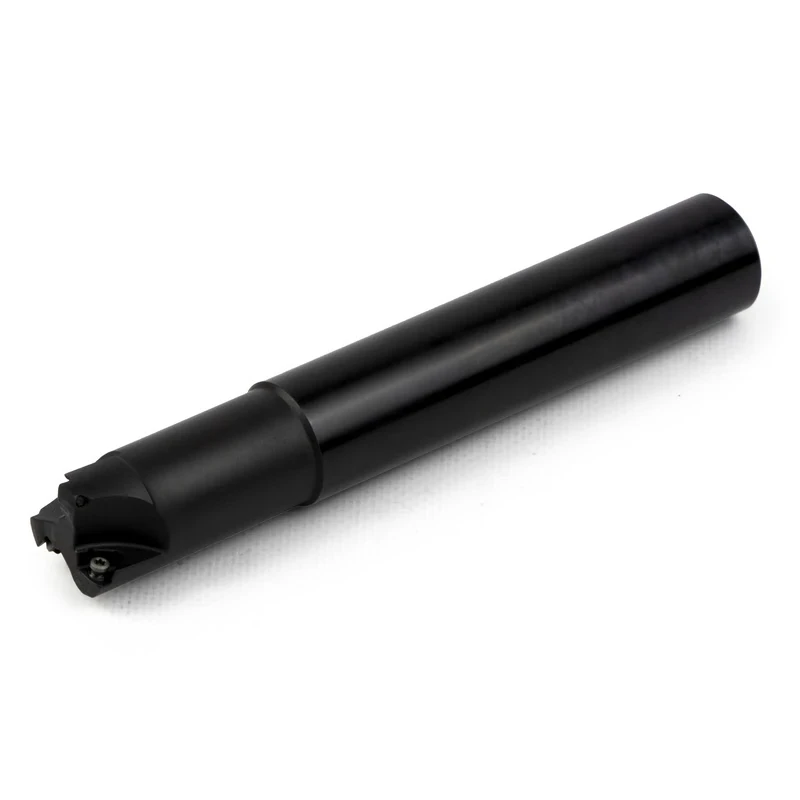

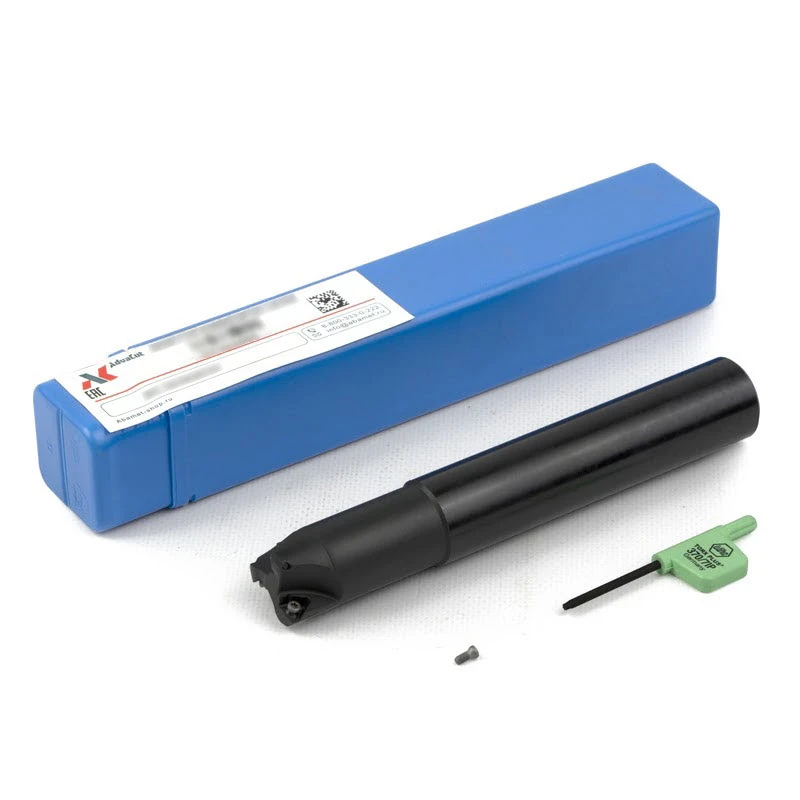

Корпус фрезы FS10-D035C32-Z05UD08

Корпус фрезы FS10-D035C32-Z05UD08
