Описание геометрии

Геометрия	Сечение	Описание
MHOS		Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования.
MHST		Подходит для общего фрезерования, обеспечивает высокую стабильность обработки.
MHPR		Прочная режущяя кромка. Геометрия подходит для черновой обработки.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	ANKX1207...-MH...	2,7	140-180-220	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	ANKX1607...-MH...	4,2	140-180-220	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	ANKX1207...-MH...	2,7	110-150-190	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	ANKX1607...-MH...	4,2	110-150-190	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	ANKX1207...-MH...	2,7	110-150-190	0,05-0,08-0,15	0,05-0,1-0,15	0,1-0,15-0,2
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	ANKX1607...-MH...	4,2	110-150-190	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,2
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	ANKX1207...-MH...	2,7	100-140-180	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	ANKX1607...-MH...	4,2	100-140-180	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	ANKX1207...-MH...	2,7	80-120-160	0,05-0,1-0,15	0,1-0,12-0,2	0,1-0,15-0,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	ANKX1607...-MH...	4,2	80-120-160	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	ANKX1207...-MH...	2,7	150-180-220	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,2
Серый чугун	≤HB280	CC3115 CP3025	ANKX1607...-MH...	4,2	150-180-220	0,1-0,15-0,2	0,1-0,25-0,4	0,2-0,3-0,4
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	ANKX1207...-MH...	2,7	100-120-180	0,05-0,1-0,15	0,05-0,1-0,15	0,1-0,2-0,25
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	ANKX1607...-MH...	4,2	100-120-180	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	ANKX1207...-MH...	2,7	50-60-100	0,05-0,08-0,15	0,05-0,08-0,15	0,05-0,1-0,15
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	ANKX1607...-MH...	4,2	50-60-100	0,05-0,1-0,15	0,05-0,1-0,15	0,1-0,15-0,2

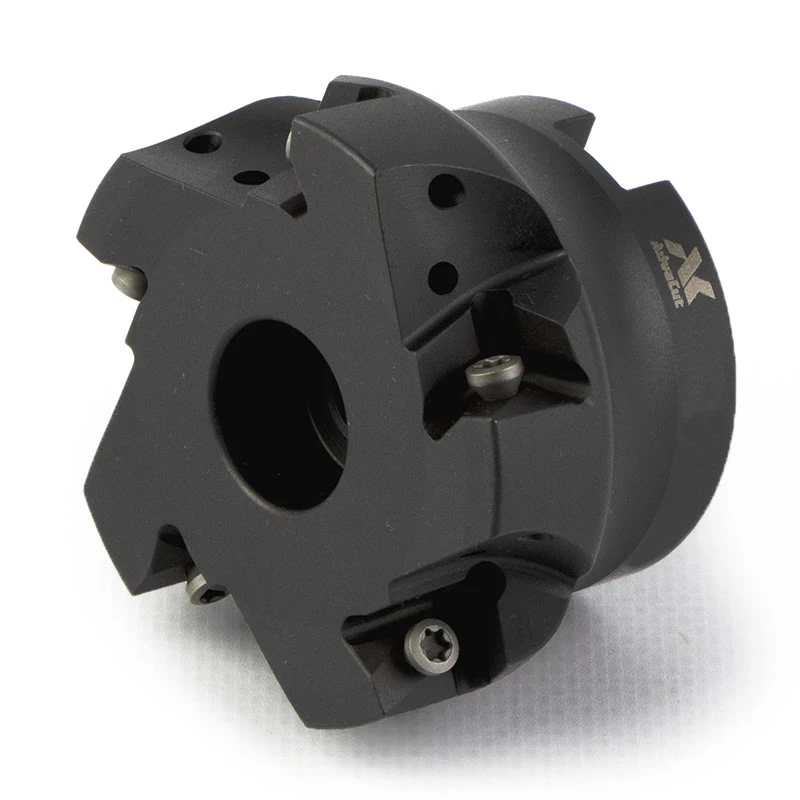

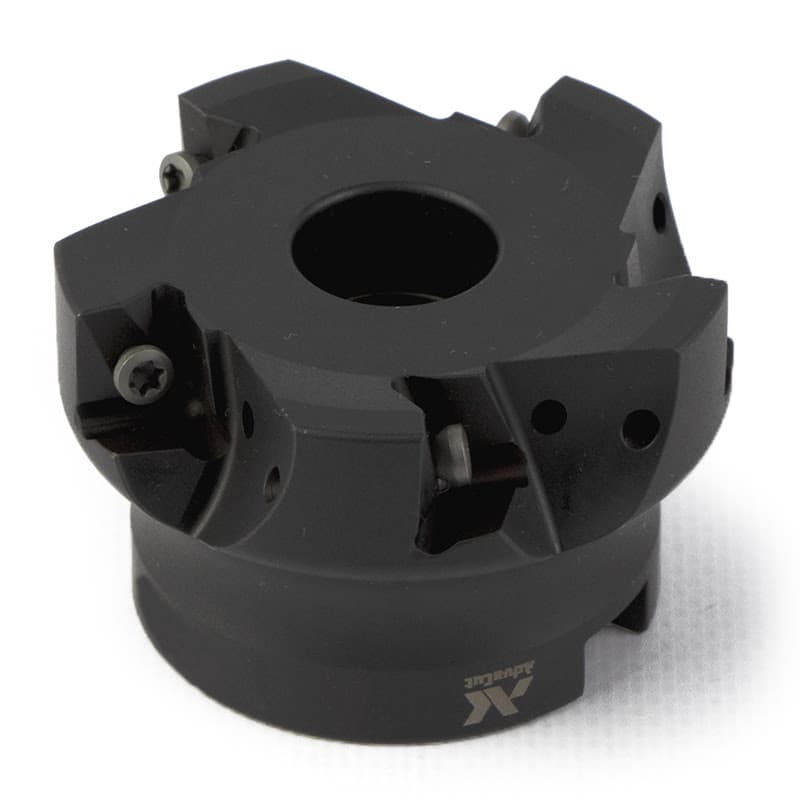

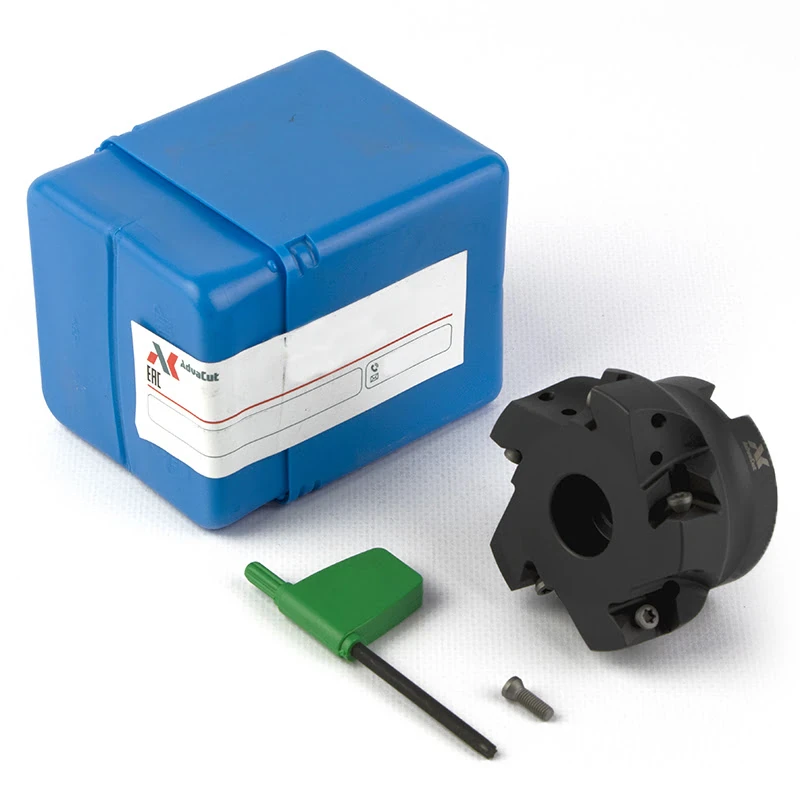

Корпус фрезы FU21-D125N40-Z10AN16

Корпус фрезы FU21-D125N40-Z10AN16
