Описание геометрии

Геометрия	Сечение	Описание
MFOS		Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования.
MFST		Подходит для общего фрезерования, обеспечивает высокую стабильность обработки.
MFPR		Прочная режущяя кромка. Геометрия подходит для черновой обработки.
MFAL		Пластины с данной геометрией имеют острую режущюю кромку и низкое трение при сходе стружки. Подходит для обработки алюминиевых сплавов.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1425 CP1430	AP*T1135…-MF...	2,7	210-250-290	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Низкоуглеродистая сталь	≤HB180	CP1425 CP1430	AP*T1604…-MF...	4,2	210-250-290	0,1-0,2-0,3	0,15-0,25-0,35	0,2-0,3-0,4
Углеродистая и легированная сталь	HB180-350	CP1425 CP1430 CC1115	AP*T1135…-MF...	2,7	180-220-260	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Углеродистая и легированная сталь	HB180-350	CP1425 CP1430 CC1115	AP*T1604…-MF...	4,2	180-220-260	0,1-0,2-0,3	0,15-0,25-0,35	0,2-0,3-0,4
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1425 CP1430 CC1115	AP*T1135…-MF...	2,7	100-140-180	0,05-0,08-0,15	0,05-0,1-0,15	0,1-0,15-0,2
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1425 CP1430 CC1115	AP*T1604…-MF...	4,2	100-140-180	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	AP*T1135…-MF...	2,7	140-180-220	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	AP*T1604…-MF...	4,2	140-180-220	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	AP*T1135…-MF...	2,7	100-140-180	0,05-0,1-0,15	0,1-0,12-0,2	0,1-0,15-0,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	AP*T1604…-MF...	4,2	100-140-180	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	AP*T1135…-MF...	2,7	140-180-220	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Серый чугун	≤HB280	CC3115 CP3025	AP*T1604…-MF...	4,2	140-180-220	0,1-0,2-0,3	0,1-0,25-0,4	0,2-0,3-0,5
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	AP*T1135…-MF...	2,7	120-160-200	0,05-0,08-0,15	0,05-0,1-0,15	0,1-0,15-0,2
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	AP*T1604…-MF...	4,2	120-160-200	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,2
N — Цветные металлы
Алюминиевые сплавы	HB60-210	CU4025	AP*T1135…-MF...	2,7	≥300	0,05-0,08-0,15	0,05-0,1-0,15	0,1-0,15-0,2
Алюминиевые сплавы	HB60-210	CU4025	AP*T1604…-MF...	4,2	≥300	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	AP*T1135…-MF...	2,7	30-40-60	0,05-0,08-0,15	0,05-0,08-0,15	0,05-0,1-0,15
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	AP*T1604…-MF...	4,2	30-40-60	0,05-0,1-0,15	0,05-0,1-0,15	0,1-0,15-0,2

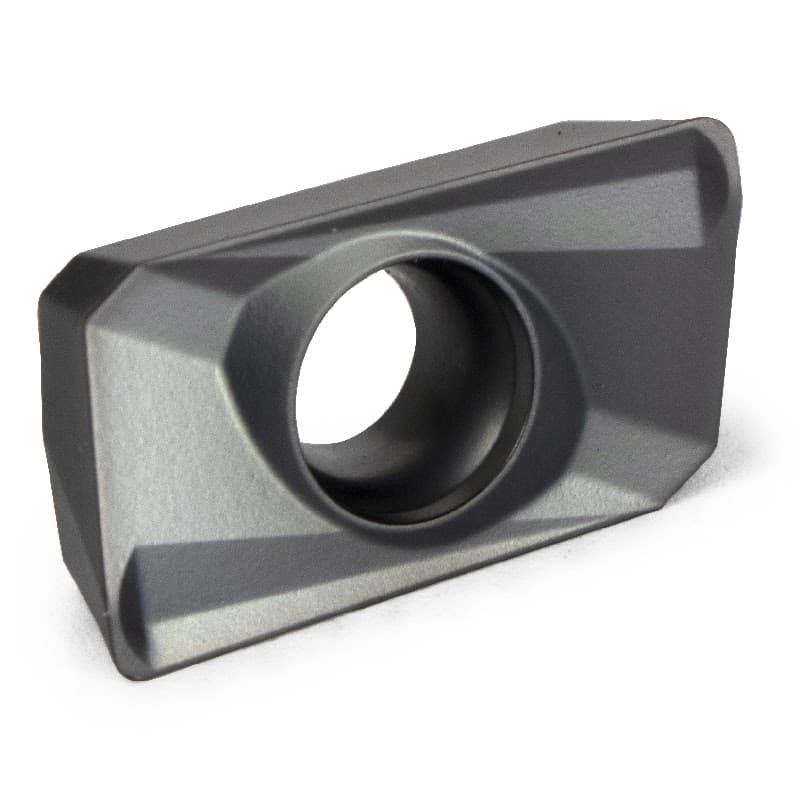

Пластина фрезерная APMT1604PDER-MFPR-CC1115

Пластина фрезерная APMT1604PDER-MFPR-CC1115
