Описание геометрии

Геометрия	Сечение	Описание
MMST		Подходит для общего фрезерования, обеспечивает высокую стабильность обработки.
MMPO		Геометрия с двойным передним углом обеспечивает снижение риска возникновения вибраций при тяжелой обработке. Подходит для чернового фрезерования.
MMPP		Геометрия с двойным передним углом обеспечивает снижение риска возникновения вибраций при тяжелой обработке. Подходит для чернового фрезерования.
MMPA		Геометрия с небольшим переденим углом, прочной режущей кромкой. Подходит для черновой обработки.
MMPB		Геометрия с небольшим переденим углом, прочной режущей кромкой. Подходит для черновой обработки.
MMSM		Геометрия имеет двойной передний угол, что обеспечивает прочность и остроту. Подходит для получистовой-получерновой обработки нержавеющей стали.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1425 CP1430	RC**10T3M0-MM...	140-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	140-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	140-180-220	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
			RC**2006M0-MM...	140-180-220	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
Углеродистая и легированная сталь	HB180-350	CP1425 CP1430 CC1115	RC**10T3M0-MM...	120-160-200	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	120-160-200	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	120-160-200	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
			RC**2006M0-MM...	120-160-200	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1430 CP1425 CC1115	RC**10T3M0-MM...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	80-120-160	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
			RC**2006M0-MM...	80-120-160	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	RC**10T3M0-MM...	100-140-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	100-140-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	100-140-180	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,35-0,45
			RC**2006M0-MM...	100-140-180	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	RC**10T3M0-MM...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	80-120-160	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	80-120-160	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,35-0,45
			RC**2006M0-MM...	80-120-160	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	RC**10T3M0-MM...	150-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	150-180-220	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	150-180-220	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
			RC**2006M0-MM...	150-180-220	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CC3115 CP3025	RC**10T3M0-MM...	100-120-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1204M0-MM...	100-120-180	0,1-0,15-0,25	0,15-0,2-0,3	0,2-0,25-0,35
			RC**1606M0-MM...	100-120-180	0,1-0,18-0,25	0,15-0,25-0,35	0,2-0,3-0,45
			RC**2006M0-MM...	100-120-180	0,12-0,2-0,25	0,15-0,3-0,4	0,2-0,35-0,45

Соотношение глубины резания и подачи

Пластина	Вид обработки	Глубина резания ap (мм)
Пластина	Вид обработки	0,1	0,5	1	1,5	2	2,5	3	4	5
RC**10T3M0-MM…	Чистовая обработка	0,25-0,75-0,9	0,11-0,34-0,41	0,08-0,25-0,3	0,07-0,21-0,25	0,06-0,19-0,23	0,05-0,17-0,21	–	–	–
	Получистовая обработка	0,25-0,9-1,26	0,11-0,41-0,57	0,08-0,3-0,42	0,07-0,25-0,35	0,06-0,23-0,31	0,05-0,21-0,28	–	–	–
	Черновая обработка	0,35-1,01-1,51	0,16-0,46-0,69	0,12-0,33-0,5	0,1-0,28-0,42	0,09-0,25-0,38	0,08-0,23-0,35	–	–	–
RC**1204M0-MM…	Чистовая обработка	0,28-0,83-1,1	0,13-0,38-0,5	0,09-0,27-0,36	0,08-0,23-0,3	0,07-0,2-0,27	0,06-0,18-0,25	0,06-0,17-0,23	–	–
	Получистовая обработка	0,28-0,99-1,38	0,13-0,45-0,63	0,09-0,33-0,45	0,08-0,27-0,38	0,07-0,24-0,34	0,06-0,22-0,31	0,06-0,21-0,29	–	–
	Черновая обработка	0,39-1,1-1,65	0,18-0,5-0,75	0,13-0,36-0,54	0,11-0,3-0,45	0,09-0,27-0,4	0,08-0,25-0,37	0,08-0,23-0,35	–	–
RC**1606M0-MM…	Чистовая обработка	0,32-1,14-1,59	0,14-0,52-0,72	0,1-0,37-0,52	0,09-0,31-0,43	0,08-0,27-0,38	0,07-0,25-0,35	0,06-0,23-0,32	0,06-0,21-0,29	–
	Получистовая обработка	0,32-1,27-1,9	0,14-0,57-0,86	0,1-0,41-0,62	0,09-0,34-0,51	0,08-0,3-0,45	0,07-0,28-0,41	0,06-0,26-0,38	0,06-0,23-0,35	–
	Черновая обработка	0,44-1,59-2,54	0,2-0,72-1,15	0,14-0,52-0,83	0,12-0,43-0,69	0,11-0,38-0,6	0,1-0,35-0,54	0,09-0,32-0,51	0,08-0,29-0,46	–
RC**2006M0-MM…	Черновая обработка	0,59-2,14-3,49	0,25-0,97-1,6	0,18-0,71-1,17	0,15-0,58-0,96	0,14-0,5-0,81	0,13-0,46-0,73	0,12-0,42-0,68	0,11-0,38-0,61	0,1-0,34-0,55

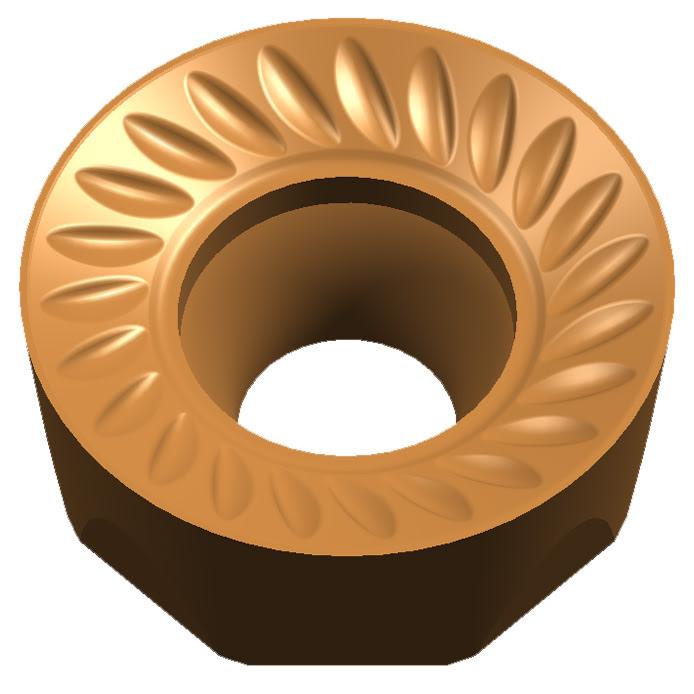

Пластина фрезерная RCET1204M0-MMSM-CP3025

Пластина фрезерная RCET1204M0-MMSM-CP3025
