Описание геометрии

Геометрия	Сечение	Описание
MIOS		Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования.
MIST		Подходит для общего фрезерования, обеспечивает высокую стабильность обработки.
MIPR		Прочная режущяя кромка. Геометрия подходит для черновой обработки.

Режимы резания

Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Подача f_z (мм/зуб)
Обрабатываемый материал	Твердость	Сплав	Пластина	Глубина резания ap (мм)	Скорость резания V_c (м/мин)	Чистовая обработка	Получистовая обработка	Черновая обработка
P — Сталь
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	WNGU0403**-MI...	1,2	140-180-220	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Низкоуглеродистая сталь	≤HB180	CP1125 CP1130	WNGU0806**-MI...	2,3	140-180-220	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	WNGU0403**-MI...	1,2	110-150-190	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Углеродистая и легированная сталь	HB180-350	CP1125 CP1130 CC1115	WNGU0806**-MI...	2,3	110-150-190	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	WNGU0403**-MI...	1,2	110-150-190	0,05-0,08-0,15	0,05-0,1-0,15	0,1-0,15-0,2
Высоколегированная сталь, инструментальная сталь	HRC35-45	CP1130 CP1125 CC1115	WNGU0806**-MI...	2,3	110-150-190	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
M — Нержавеющая сталь
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	WNGU0403**-MI...	1,2	100-140-180	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
Нержавеющая сталь (ферритная, мартенситная)	≤HB270	CC2040 CP2035 CP1130	WNGU0806**-MI...	2,3	100-140-180	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	WNGU0403**-MI...	1,2	80-120-160	0,05-0,1-0,15	0,1-0,12-0,2	0,1-0,15-0,2
Нержавеющая сталь (аустенитная, двухфазная)	≤HB270	CC2040 CP2035	WNGU0806**-MI...	2,3	80-120-160	0,1-0,12-0,2	0,1-0,15-0,2	0,1-0,2-0,3
K — Чугун
Серый чугун	≤HB280	CC3115 CP3025	WNGU0403**-MI...	1,2	150-180-220	0,05-0,1-0,15	0,1-0,15-0,2	0,1-0,2-0,25
Серый чугун	≤HB280	CC3115 CP3025	WNGU0806**-MI...	2,3	150-180-220	0,1-0,15-0,2	0,1-0,25-0,4	0,2-0,3-0,4
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	WNGU0403**-MI...	1,2	100-120-180	0,05-0,1-0,15	0,05-0,1-0,15	0,1-0,2-0,25
Чугун с шаровидным графитом, чугун с вермикулярным графитом	≤HB350	CP3025 CC3115	WNGU0806**-MI...	2,3	100-120-180	0,1-0,15-0,2	0,15-0,25-0,35	0,2-0,3-0,4
S — Жаропрочные сплавы
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	WNGU0403**-MI...	1,2	30-40-60	0,05-0,08-0,15	0,05-0,08-0,15	0,05-0,1-0,15
Жаропрочные сплавы и сплавы титана	HRC30-45	CP5030	WNGU0806**-MI...	2,3	30-40-60	0,05-0,1-0,15	0,05-0,1-0,15	0,1-0,15-0,2

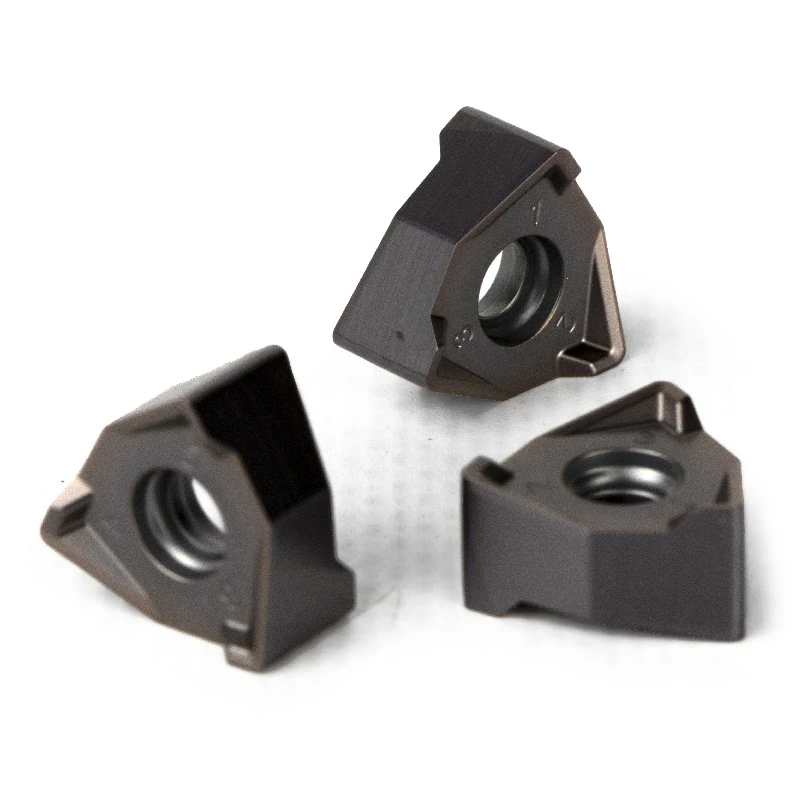

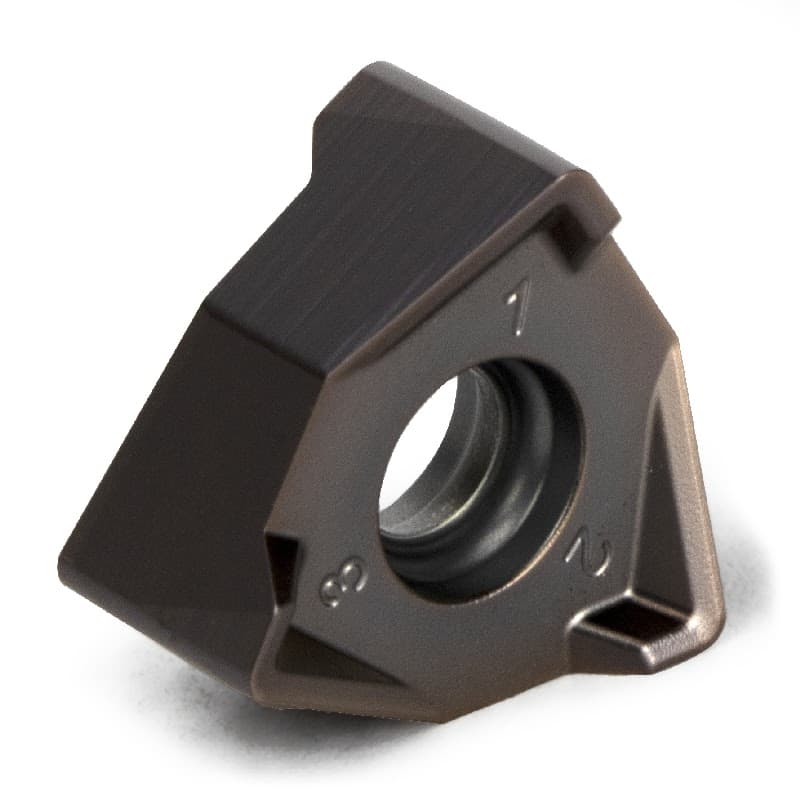

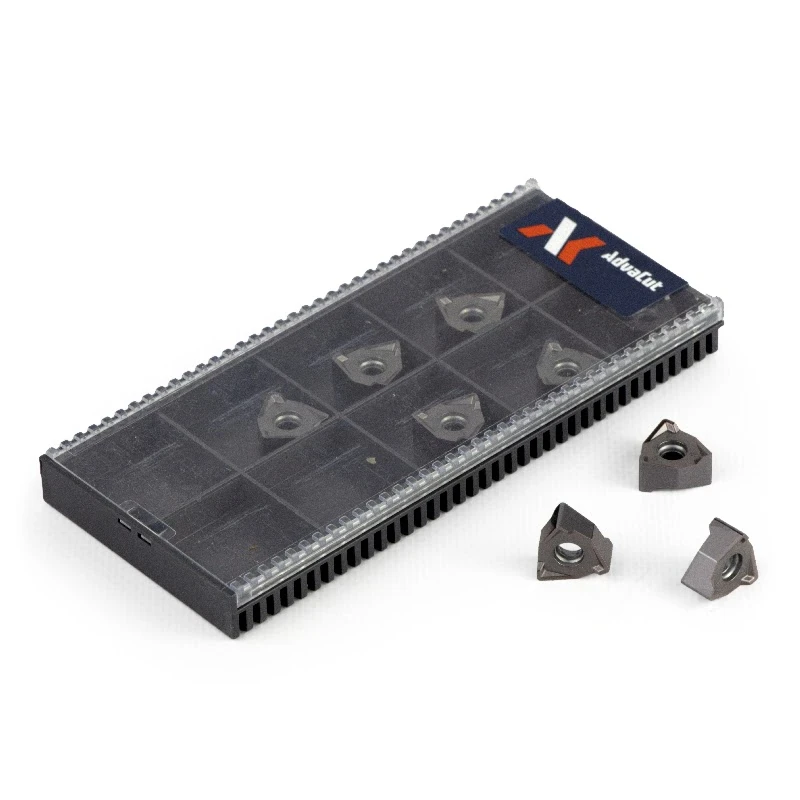

Пластина фрезерная WNGU040304-MIST-CP1130

Пластина фрезерная WNGU040304-MIST-CP1130
