Режимы резания

Обрабатываемый материал	Твердость	Вид обработки	Геометрия	Сплав	Скорость резания V_c (м/мин)
P — Сталь
Низкоуглеродистая сталь (C=0,1-0,25 %)	HB125	Чистовая, Получистовая	RAPM	CP2025	120-160-230
Среднеуглеродистая сталь (C=0,25-0,55 %)	HB150	Чистовая, Получистовая	RAPM	CP2025	100-150-195
Высокоуглеродистая сталь (C=0,55-0,8 %)	HB170	Чистовая, Получистовая	RAPM	CP2025	90-140-180
Низколегированная сталь (без термообработки)	HB180	Чистовая, Получистовая	RAPM	CP2025	100-130-180
Низколегированная сталь (закаленная и отпущенная)	HB275	Чистовая, Получистовая	RAPM	CP2025	75-100-140
Низколегированная сталь (закаленная и отпущенная)	HB350	Чистовая, Получистовая	RAPM	CP2025	60-80-130
Высоколегированная сталь (отожженная)	HB200	Чистовая, Получистовая	RAPM	CP2025	80-110-140
Высоколегированная сталь (закаленная и отпущенная)	HB325	Чистовая, Получистовая	RAPM	CP2025	70-90-115
Стальное литье (нелегированное)	HB180	Чистовая, Получистовая	RAPM	CP2025	180-200-220
Стальное литье (низколегированное)	HB200	Чистовая, Получистовая	RAPM	CP2025	70-110-150
Стальное литье (высоколегированное)	HB225	Чистовая, Получистовая	RAPM	CP2025	60-100-120
Стальное литье (легированное марганцем Mn=12-14%)	HB250	Чистовая, Получистовая	RAPM	CP2025	30-40-50
M — Нержавеющая сталь
Нержавеющая сталь (аустенитная)	HB180	Чистовая, Получистовая	RAPM	CP2025	90-120-140
Нержавеющая сталь (ферритная/мартенситная)	HB200	Чистовая, Получистовая	RAPM	CP2025	70-140-170
Нержавеющая сталь (двухфазная)	HB230	Чистовая, Получистовая	RAPM	CP2025	60-90-120
K — Чугун
Ковкий чугун (ферритный)	HB130	Чистовая, Получистовая	RAPM	CP2025	110-130-170
Ковкий чугун (перлитный)	HB230	Чистовая, Получистовая	RAPM	CP2025	85-100-145
Серый чугун (низкий предел прочности)	HB180	Чистовая, Получистовая	RAPM	CP2025	100-120-160
Серый чугун (высокий предел прочности)	HB260	Чистовая, Получистовая	RAPM	CP2025	80-100-140
Чугун с шаровидным графитом (ферритный)	HB160	Чистовая, Получистовая	RAPM	CP2025	110-125-160
Чугун с шаровидным графитом (перлитный)	HB250	Чистовая, Получистовая	RAPM	CP2025	80-100-120
N — Цветные металлы
Деформируемые алюминиевые сплавы (не состаренные)	HB60	Чистовая, Получистовая	RAPM	CP2025	350-500-700
Деформируемые алюминиевые сплавы (состаренные)	HB100	Чистовая, Получистовая	RAPM	CP2025	300-400-500
Алюминиевое литье (не состаренное)	HB75	Чистовая, Получистовая	RAPM	CP2025	300-450-500
Алюминиевое литье (состаренное)	HB90	Чистовая, Получистовая	RAPM	CP2025	200-290-400
Алюминиевое литье (содержащее кремний Si=13-22 %)	HB130	Чистовая, Получистовая	RAPM	CP2025	100-200-300
Латунь	HB90	Чистовая, Получистовая	RAPM	CP2025	100-220-300
Бронза и медь (безсвинцовая)	HB100	Чистовая, Получистовая	RAPM	CP2025	80-180-255
S — Жаропрочные сплавы
Сплавы на основе железа (отожженные)	HB200	Чистовая, Получистовая	RAPM	CP2025	35-45-60
Сплавы на основе железа (состаренные)	HB280	Чистовая, Получистовая	RAPM	CP2025	25-35-50
Сплавы на основе никеля и кобальта (отожженные)	HB250	Чистовая, Получистовая	RAPM	CP2025	15-25-30
Сплавы на основе никеля и кобальта (состаренные)	HB350	Чистовая, Получистовая	RAPM	CP2025	10-15-25
Сплавы на основе никеля и кобальта (литые)	HB320	Чистовая, Получистовая	RAPM	CP2025	10-13-20
Титан (Ti=99,5%)	400Rm	Чистовая, Получистовая	RAPM	CP2025	140-150-170
Сплавы титана (α+β)	1050Rm	Чистовая, Получистовая	RAPM	CP2025	50-60-70
H — Материалы высокой твердости
Закаленная сталь	HRC55	Чистовая, Получистовая	RAPM	CP2025	40-45-50
Отбеленный чугун	HB400	Чистовая, Получистовая	RAPM	CP2025	30-40-50

Условия резания: — без удара, — легкий удар, — тяжелый удар.

Глубина резания и количество проходов

Тип резьбы		Шаг (мм/TPI)	Общяя глубина резания (мм)	Количество проходов	Глубина резания за проход (мм)
Тип резьбы		Шаг (мм/TPI)	Общяя глубина резания (мм)	Количество проходов	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Метрическая (M)	Наружная	1	0,65	5	0,16	0,15	0,14	0,12	0,08
		1,25	0,79	6	0,17	0,15	0,14	0,13	0,12	0,08
		1,5	0,95	6	0,2	0,19	0,18	0,16	0,14	0,08
		1,75	1,11	8	0,17	0,17	0,16	0,15	0,14	0,13	0,11	0,08
		2	1,26	8	0,2	0,19	0,18	0,17	0,16	0,15	0,13	0,08
		2,5	1,56	10	0,2	0,19	0,18	0,17	0,17	0,16	0,15	0,14	0,12	0,08
		3	1,88	12	0,2	0,19	0,19	0,18	0,17	0,17	0,16	0,15	0,14	0,13	0,12	0,08
		3,5	2,18	12	0,24	0,23	0,22	0,21	0,21	0,2	0,18	0,17	0,16	0,15	0,13	0,08
		4	2,49	14	0,24	0,22	0,22	0,21	0,21	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		4,5	2,79	14	0,27	0,25	0,24	0,23	0,23	0,22	0,21	0,2	0,19	0,18	0,17	0,16	0,14	0,1
		5	3,1	14	0,29	0,28	0,27	0,26	0,25	0,25	0,24	0,23	0,22	0,2	0,19	0,17	0,15	0,1
		5,5	3,39	16	0,27	0,26	0,26	0,25	0,25	0,24	0,23	0,23	0,22	0,21	0,2	0,19	0,18	0,16	0,14	0,1
		6	3,7	16	0,3	0,29	0,29	0,28	0,27	0,26	0,26	0,25	0,24	0,23	0,22	0,2	0,19	0,17	0,15	0,1
	Внутренняя	1	0,62	5	0,15	0,14	0,13	0,12	0,08
		1,25	0,77	6	0,16	0,15	0,14	0,13	0,11	0,08
		1,5	0,91	6	0,2	0,18	0,17	0,15	0,13	0,08
		1,75	1,04	8	0,16	0,15	0,15	0,14	0,13	0,12	0,11	0,08
		2	1,19	8	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		2,5	1,49	10	0,19	0,18	0,17	0,17	0,16	0,15	0,14	0,13	0,12	0,08
		3	1,78	12	0,19	0,18	0,18	0,17	0,16	0,16	0,15	0,14	0,14	0,12	0,11	0,08
		3,5	2,02	12	0,22	0,21	0,2	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		4	2,31	14	0,21	0,21	0,2	0,19	0,19	0,18	0,18	0,17	0,16	0,15	0,14	0,13	0,12	0,08
		4,5	2,6	14	0,23	0,23	0,22	0,22	0,21	0,2	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,1
		5	2,89	14	0,26	0,26	0,25	0,24	0,24	0,23	0,22	0,21	0,2	0,19	0,18	0,16	0,15	0,1
		5,5	3,21	16	0,25	0,25	0,24	0,24	0,23	0,22	0,22	0,22	0,2	0,2	0,19	0,18	0,17	0,16	0,14	0,1
		6	3,45	16	0,28	0,27	0,26	0,26	0,26	0,24	0,24	0,23	0,22	0,21	0,2	0,19	0,18	0,16	0,15	0,1
Унифицированная (UN)	Наружная	24	0,7	5	0,18	0,16	0,15	0,13	0,08
		20	0,84	6	0,18	0,17	0,15	0,14	0,12	0,08
		18	0,91	6	0,2	0,18	0,17	0,15	0,13	0,08
		16	1,04	7	0,19	0,18	0,17	0,16	0,14	0,12	0,08
		14	1,18	8	0,18	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		12	1,35	8	0,22	0,21	0,2	0,19	0,17	0,15	0,13	0,08
		10	1,6	10	0,21	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		8	2,02	12	0,22	0,21	0,2	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
	Внутренняя	24	0,65	5	0,16	0,15	0,14	0,12	0,08
		20	0,79	6	0,16	0,16	0,14	0,13	0,12	0,08
		18	0,86	6	0,18	0,17	0,16	0,14	0,13	0,08
		16	0,95	7	0,17	0,16	0,15	0,14	0,13	0,12	0,08
		14	1,07	8	0,16	0,16	0,15	0,14	0,14	0,13	0,11	0,08
		12	1,25	8	0,2	0,19	0,18	0,17	0,16	0,14	0,13	0,08
		10	1,49	10	0,19	0,18	0,17	0,17	0,16	0,15	0,14	0,13	0,12	0,08
		8	2,02	12	0,22	0,21	0,2	0,2	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
Витуорта (W)	Наружная, Внутренняя	19	0,9	6	0,19	0,18	0,17	0,15	0,13	0,08
		18	0,97	7	0,17	0,16	0,16	0,15	0,13	0,12	0,08
		16	1,09	8	0,17	0,16	0,15	0,15	0,14	0,13	0,11	0,08
		14	1,19	8	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		12	1,41	8	0,23	0,22	0,21	0,19	0,18	0,16	0,14	0,08
		11	1,52	9	0,22	0,21	0,2	0,19	0,18	0,16	0,15	0,13	0,08
		10	1,69	10	0,22	0,21	0,2	0,19	0,18	0,17	0,16	0,15	0,13	0,08
		8	2,11	12	0,23	0,22	0,21	0,21	0,2	0,19	0,18	0,17	0,16	0,14	0,12	0,08
Трубная коническая 60° (NPT)	Наружная, Внутренняя	27	0,76	6	0,15	0,15	0,14	0,13	0,11	0,08
		18	1,11	8	0,17	0,17	0,16	0,15	0,14	0,13	0,11	0,08
		14	1,42	10	0,18	0,17	0,16	0,16	0,15	0,14	0,14	0,13	0,11	0,08
		11,5	1,72	12	0,18	0,17	0,17	0,16	0,16	0,15	0,15	0,14	0,13	0,12	0,11	0,08
		8	2,48	15	0,21	0,21	0,2	0,2	0,19	0,18	0,18	0,17	0,17	0,16	0,15	0,14	0,13	0,11	0,08
Трубная коническая 55° (BSPT)	Наружная, Внутренняя	28	0,62	5	0,15	0,14	0,13	0,12	0,08
		19	0,9	6	0,19	0,18	0,17	0,15	0,13	0,08
		14	1,19	8	0,19	0,18	0,17	0,16	0,15	0,14	0,12	0,08
		11	1,52	9	0,22	0,21	0,2	0,19	0,18	0,16	0,15	0,13	0,08

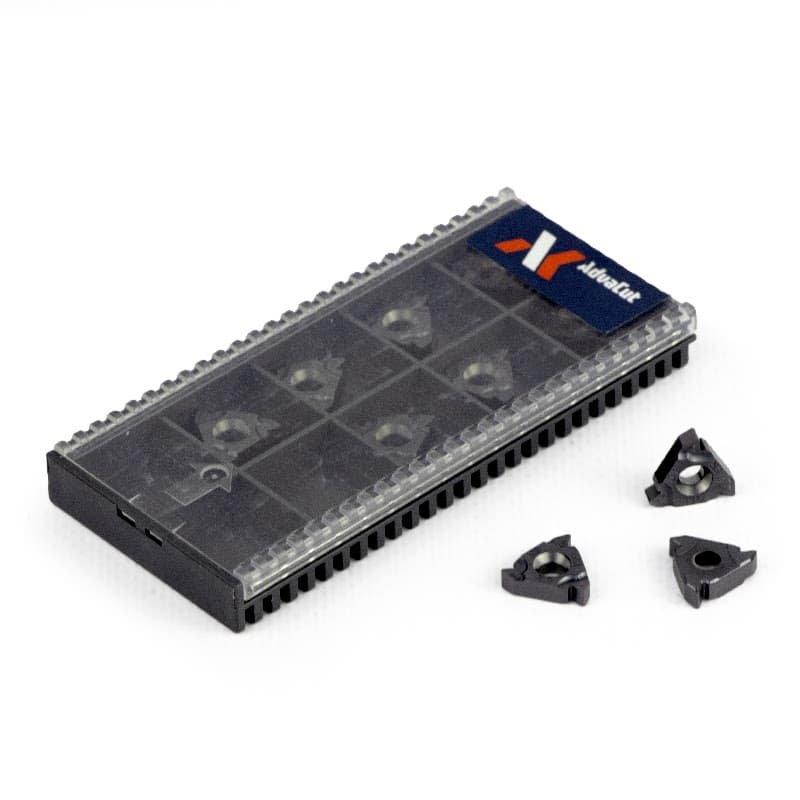

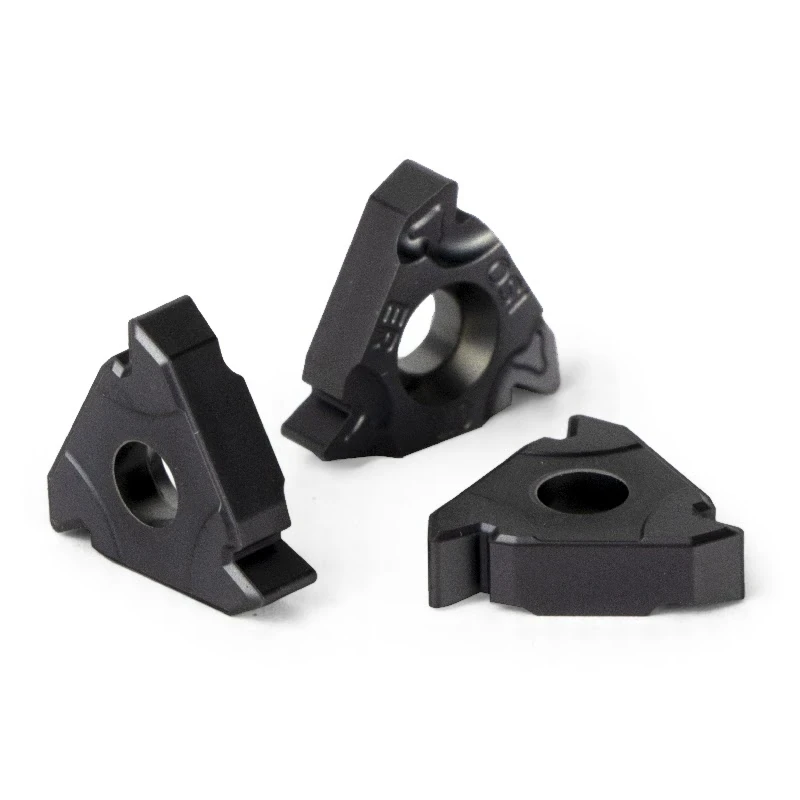

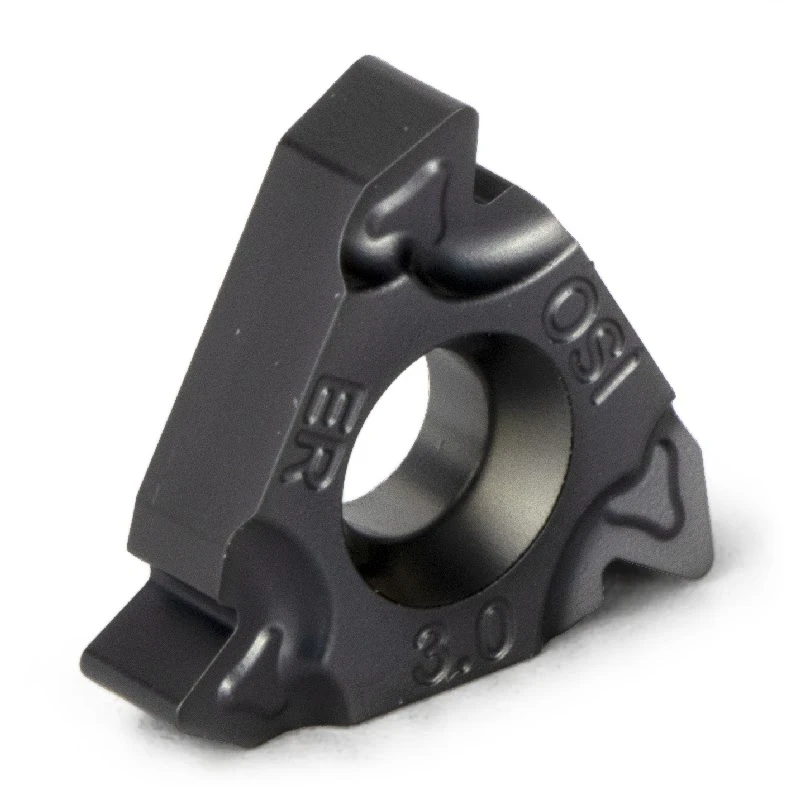

Пластина резьбовая RPER22-M400-RAPM-CP2025

Пластина резьбовая RPER22-M400-RAPM-CP2025
