Описание геометрии

Обозначение: TFPM
Применение: получистовая и черновая обработка углеродистой и легированной стали, нержавеющей стали, чугуна.
Широкая фаска на режущей кромке и переменный передний угол придают пластине прочность и остроту.

TFPM - сечение TFPM - область применения

Режимы

Условия резания: — без удара, — легкий удар, — тяжелый удар.

Обрабатываемый материал	Твердость	Вид обработки	Геометрия	Сплав	Скорость резания V_c (м/мин)	Глубина резания a_p (мм)	Подача f_n (мм/об)
Низкоуглеродистая сталь	≤HB180	Получерновая	TFPM	CF1010	200-250-300	0,30-0,80-1,50	0,05-0,12-0,22
			TFPM	CE1015	180-230-300	0,30-1,00-1,80	0,05-0,15-0,22
			TFPM	CC1015	170-200-280	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1020	170-200-280	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1025	150-180-260	0,40-1,00-2,50	0,07-0,12-0,30
Углеродистая и легированная сталь	HB180-280	Получерновая	TFPM	CF1010	180-210-280	0,30-0,80-1,50	0,05-0,12-0,22
			TFPM	CE1015	160-190-270	0,30-1,00-1,80	0,05-0,15-0,22
			TFPM	CC1015	140-160-240	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1020	140-160-240	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1025	120-140-220	0,40-1,00-2,50	0,07-0,12-0,30
	HB280-350	Получерновая	TFPM	CF1010	160-200-270	0,30-0,80-1,50	0,05-0,12-0,22
			TFPM	CE1015	130-160-250	0,30-1,00-1,80	0,05-0,15-0,22
			TFPM	CC1015	120-160-210	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1020	120-160-210	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC1025	100-140-220	0,40-1,00-2,50	0,07-0,12-0,30
Нержавеющая сталь (мартенситно-ферритная)	≤HB230	Получерновая	TFPM	CC2015	150-200-250	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CP2015	60-100-160	0,40-1,00-2,50	0,07-0,12-0,25
			TFPM	CP2020	40-80-140	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC2025	120-150-180	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CP2025	40-80-140	0,40-1,00-2,50	0,07-0,12-0,30
Нержавеющая сталь (аустенитная)	≤HB250	Получерновая	TFPM	CC2015	150-190-250	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CP2015	50-90-150	0,40-1,00-2,50	0,07-0,12-0,25
			TFPM	CP2020	40-70-140	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CC2025	120-140-180	0,40-1,00-2,50	0,07-0,12-0,30
			TFPM	CP2025	40-70-140	0,40-1,00-2,50	0,07-0,12-0,30
Серый чугун	≤HB250	Чистовая	TFPM	CC3015	180-280-380	0,30-0,80-2,00	0,05-0,12-0,25
			TFPM	CC3020	180-260-380	0,30-0,80-2,00	0,05-0,12-0,25
			TFPM	CC3025	160-250-350	0,30-0,80-2,00	0,05-0,12-0,25
Чугун с шаровидным графитом	≤HB270	Чистовая	TFPM	CC3015	160-250-350	0,30-0,80-2,00	0,05-0,12-0,25
			TFPM	CC3020	160-220-350	0,30-0,80-2,00	0,05-0,12-0,25
			TFPM	CC3025	140-230-330	0,30-0,80-2,00	0,05-0,12-0,25

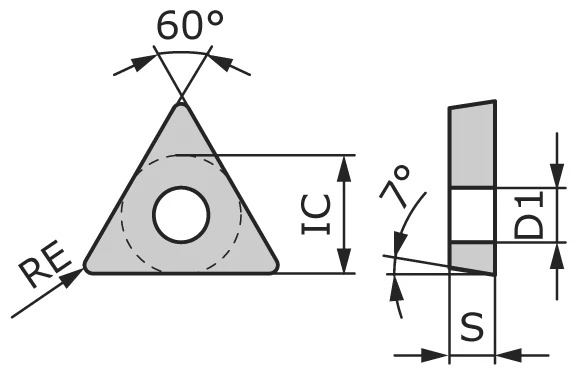

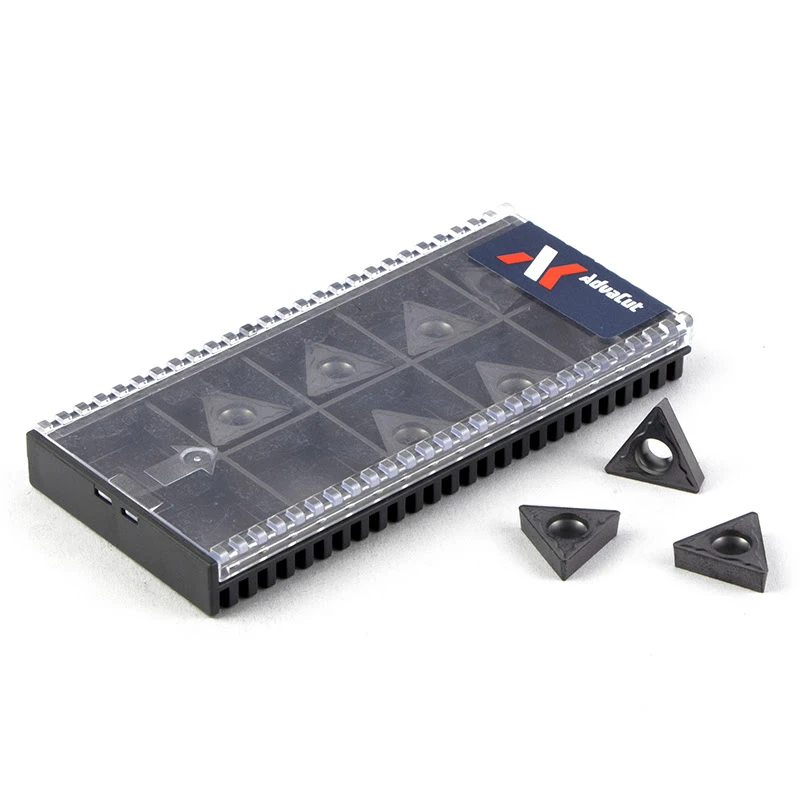

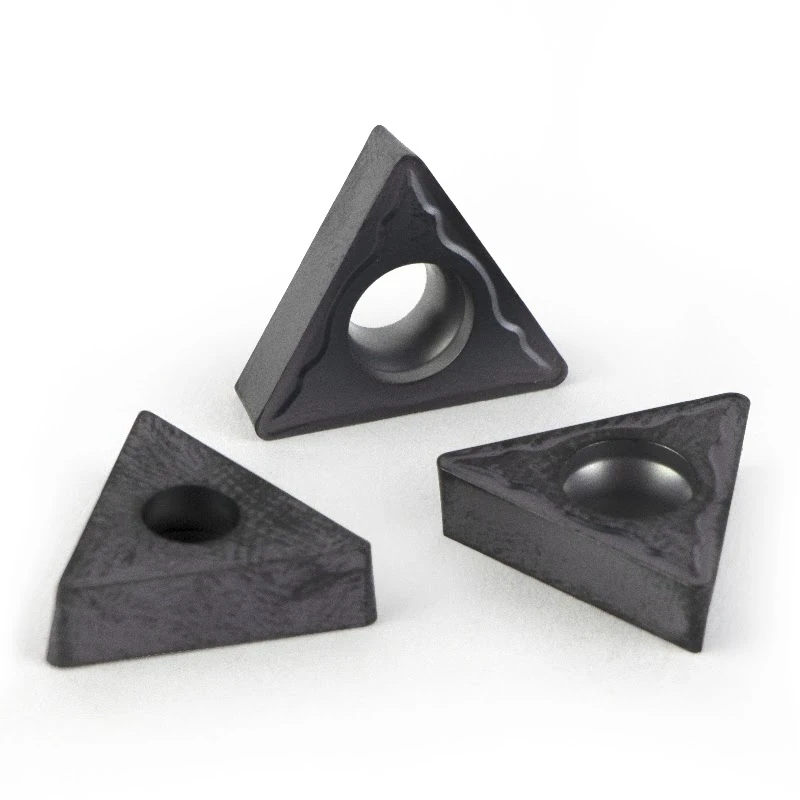

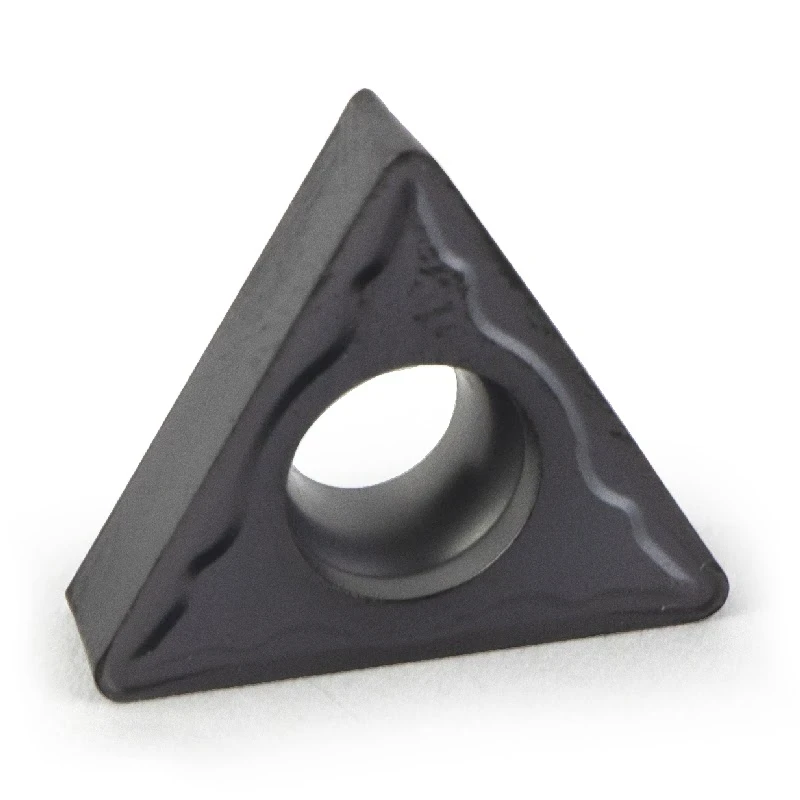

Пластина токарная TCMT220408-TFPM-CC3025
