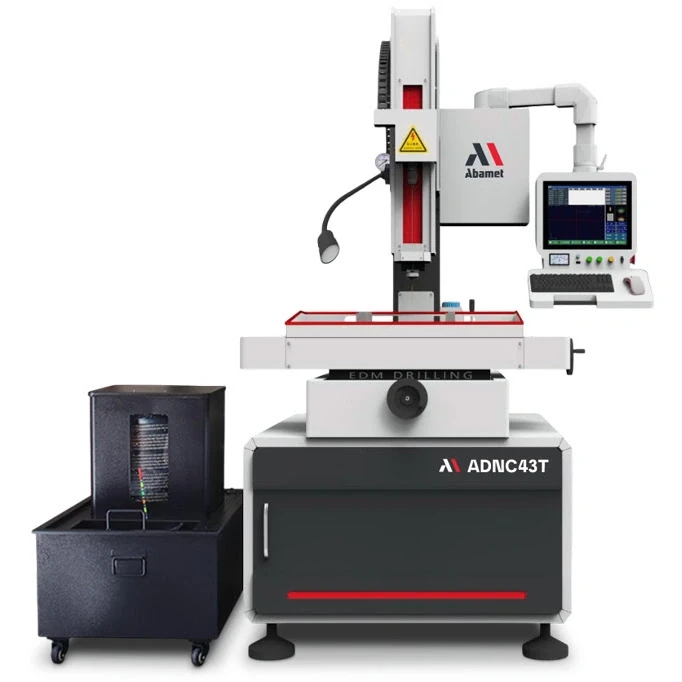

Электроэрозионный сверлильный станок с ЧПУ (супердрель) ADNC43T
ADNC43TОжидается
Высокоскоростной электроэрозионный сверлильный 3 (4) осевой станок с ЧПУ, с возможностью ручного перемещения по осям XY с использованием маховичков.
Максимальный вес заготовки-360 кг.
Перемещения по осям X/ Y/ W - 450x350x440 мм.
Перемещение шпиндельной головки Z (моторизованное)- 265 мм.
Размеры рабочего стола- 550х350 мм (мрамор).
Диаметры используемых электродов- 0,3-3,0 (0,6-6,0) мм.
От 9 849 344,88 KZT
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Расчетная цена от 140 806,69 CN¥ по курсу на 15.04.2026
3 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад №2
30.06.2026 - Ориентировочная дата поступления на склад
Высокоскоростное электроэрозионное сверление последовательности отверстий с программируемым перемещением по осям XY, c приводом позиционирования шпиндельной головки с направляющей электрода (W) и автоматической подачей электрода по оси Z
Обрабатываемый материал
Все токопроводящие материалы, включая: сталь, медь, алюминиевые сплавы, твердые сплавы, титан, жаропрочные стали -
Конструкция и особенности
Компактная конструкция с симметричной станиной с подвижным рабочим столом. Линейные направляющие осей XY установлены на плиты из искусственного мрамора. Дополнительно к сервоприводам по осям XY установлены маховички для ручных перемещений.
Основные параметры
Тип генератора импульсов - Высокочастотный многоканальный на базе MOSFET транзисторов с цифровым управлением
Максимальный ток генератора, А - 36 (40)
-

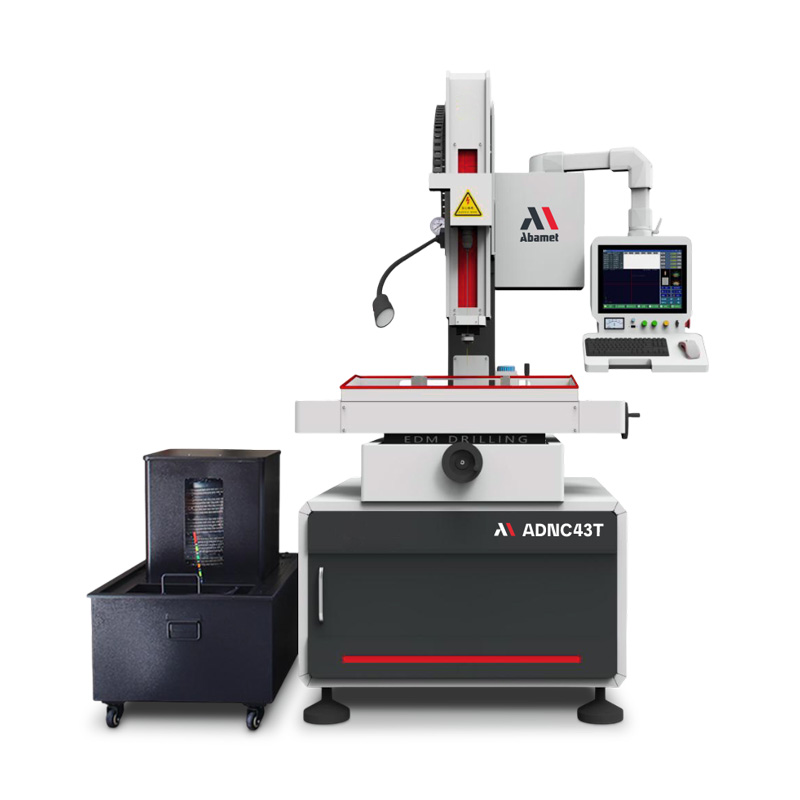

ADNC43T
- Электроэрозионный сверлильный станок с ЧПУ (супердрель) ADNC43T (1)
Функция начала обработки с малого тока с плавным его нарастанием - Стандарт. Обеспечивает прямолинейный вход электрода при любой кривизне поверхности заготовки, а также отсутствие заусенец и прижогов на поверхности
Система контроля проникновения электрода - Функция визуального контроля проникновения обеспечивает полный мониторинг процесса, гарантирует полное сверление каждого отверстия и исключая пропуски.
Система управления
Особенность - Управление по 3 (4) координатам XYZ (С), с индикацией и заданием позиций, глубины обработки, износа электрода, текущего режима и параметров обработки, времени обработки и т.д.
Операционная система - Windows 7
Язык интерфейса - Английский, китайский
Монитор для отражения информации - LCD 12”
Устройства ввода - Стандартная клавиатура, оптическая мышь, USB
Привод осей XYZ - Сервопривода (Ruineng) со встроенными датчиками положения
Интерполяция - линейная
Разрешение измерительной системы осей XY, мм - 0,001
Точность позиционирования по осям XY, мм - 0,015
Повторяемость, мм - 0,005
Функция предотвращения столкновения - Стандарт
Импорт 2D моделей - Чертежи формата DXF напрямую импортируются в программное обеспечение для редактирования и управления, а траектория обработки генерируется автоматически, обработка выполняется одним щелчком мыши.
База режимов обработки для различных пар материалов - Стандарт
Эксперная система - Стандарт. Для автоматического подбора параметров обработки необходимо внести данные о материале заготовки, диаметре электрода и требований к обработке. Параметры обработки отверстий могут быть отредактированы вручную и сохранены.
Система ADC (auto depth control) - автоматического задания глубины обработки с учетом износа электрода - Стандарт
Графическое отслеживание обработки в реальном времени - Стандарт. Информация о положении отверстия отображается на экране дисплея, а траектория обработки автоматически отслеживается и может быть отредактирована в любой момент время.
Автоматическая сигнализация об износе электрода. - Стандарт. Электрод автоматически возвращается в верхнее предельное положение и останавливает обработку
Перевод из метрической в дюймовую систему - Стандарт
Скорость вращения шпинделя - 120 об/мин
Скорость перемещения по оси Z - Регулируемая
Автоматические циклы базирования по детали - Стандарт
Базирование по оси Z с автоматическим остановом после касания - Стандарт
Автоматическая привязка и обнуление положения электрода по оси Z при последовательном сверлении - Стандарт
Функция сохранения параметров при отключении электропитания - Стандарт
Подсчет машинного времени - Стандарт
Пульт дистанционного управления - Стандарт
Стандартная система подготовки диэлектрика
- Оснащена плунжерным насосом для подачи диэлектрика через электрод и электрическим насосом для фильтрации и циркуляции рабочей жидкости
Шпиндель вращения из высоколегированной вольфрамовой стали, с гермитичной многослойной водонепроницаемой конструкцией.
Чугунные опоры
Ручная централизованная система смазки ШВП и направляющих осей XY
Переносная точка подачи жидкости на магнитной основе
Светодиодное освещение рабочей зоны
Комплект монтажного инструмента (отвертки, ключи, шестигранные ключи) в ящике
Патрон для электродов диаметром 0,15 … 4,0 мм
Направляющая для электрода Ø1.0 мм, 1 шт.
Направляющая для электрода Ø0.5 мм, 1 шт.
Комплект электродов Ф1.0 мм (туба 100 штук)
Комплект электродов Ф0.5 мм (туба 100 штук)
Фильтр рабочей жидкости 340х300 мм, 1 шт.
Бак для рабочей жидкости из нержавеющей стали
Комплект из двух балок из нержавеющей стали для установки заготовки
Комплект технической документации на Английском языке 1экз., на русском языке на компакт диске
Протокол проверки точности оборудования
Защита от брызг
Экспортная упаковка в деревянном ящике
Опция, включенные в базовую комплектацию
AutoCAD

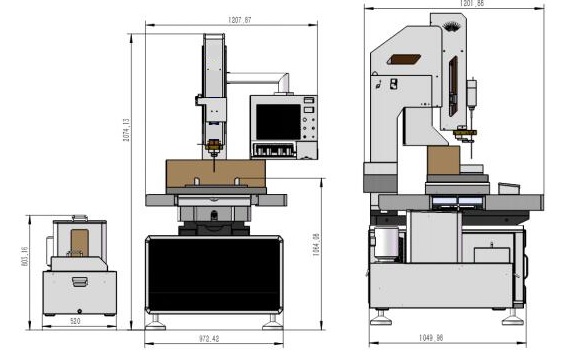

Планировка станка ADNC43T
Супердрели
Технические характеристики
Тип обработки
Высокоскоростное электроэрозионное сверление последовательности отверстий с программируемым перемещением по осям XY, c приводом позиционирования шпиндельной головки с направляющей электрода (W) и автоматической подачей электрода по оси Z
Обрабатываемый материал
Все токопроводящие материалы, включая: сталь, медь, алюминиевые сплавы, твердые сплавы, титан, жаропрочные стали -
Конструкция и особенности
Компактная конструкция с симметричной станиной с подвижным рабочим столом. Линейные направляющие осей XY установлены на плиты из искусственного мрамора. Дополнительно к сервоприводам по осям XY установлены маховички для ручных перемещений.
Основные параметры
Тип генератора импульсов - Высокочастотный многоканальный на базе MOSFET транзисторов с цифровым управлением
Максимальный ток генератора, А - 36 (40)
Диаметры используемых электродов, мм - 0,3-3,0 (Опция 0,6-6,0)
Максимальная высота заготовки на рабочем столе , мм - 300
Максимальный вес заготовки, кг - 360
Перемещения по осям X/ Y, мм - 450х350
Перемещения электрода, ось W, мм - 440
Перемещение шпиндельной головы, ось Z, мм - 265 (моторизованное, с индикацией на мониторе)
Размер рабочего стола, мм - 550x350 (мрамор)
Размер поддона с ограждением от брызг вокруг рабочего стола, мм - 720х445
Расстояние от направляющей до стола, мин/мах, мм - 65-330
Длина используемых электродов, мм - 200/300/400/500
Материал электродов - латунь/медь/медь-вольфрам
Габаритные размеры станка ДxШxВ, мм - 850x850x1900
Габаритные размеры установки -
Вес станка, кг - 900
Электропитание - 400+/-10% В, 3-фазы 50/60Гц
Полная подключаемая мощность, кВА - 4,5 (6)
-
Основные технологические параметры
Скорость сверления, мм/мин - 40-60
Износ электрода Ø1 мм, латунь/сталь, % - 30-50 (зависит от приоритета обработки)
Искровой зазор, на размер (электрода Ø1 мм), мм - 0,1 (среднее значение)
Максимальная глубина сверления, мм - 200
Соотношение глубины сверления и диаметра электрода - 1:300
Функция начала обработки с малого тока с плавным его нарастанием - Стандарт. Обеспечивает прямолинейный вход электрода при любой кривизне поверхности заготовки, а также отсутствие заусенец и прижогов на поверхности
Система контроля проникновения электрода - Функция визуального контроля проникновения обеспечивает полный мониторинг процесса, гарантирует полное сверление каждого отверстия и исключая пропуски.
Система управления
Особенность - Управление по 3 (4) координатам XYZ (С), с индикацией и заданием позиций, глубины обработки, износа электрода, текущего режима и параметров обработки, времени обработки и т.д.
Операционная система - Windows 7
Язык интерфейса - Английский, китайский
Монитор для отражения информации - LCD 12”
Устройства ввода - Стандартная клавиатура, оптическая мышь, USB
Привод осей XYZ - Сервопривода (Ruineng) со встроенными датчиками положения
Интерполяция - линейная
Разрешение измерительной системы осей XY, мм - 0,001
Точность позиционирования по осям XY, мм - 0,015
Повторяемость, мм - 0,005
Функция предотвращения столкновения - Стандарт
Импорт 2D моделей - Чертежи формата DXF напрямую импортируются в программное обеспечение для редактирования и управления, а траектория обработки генерируется автоматически, обработка выполняется одним щелчком мыши.
База режимов обработки для различных пар материалов - Стандарт
Эксперная система - Стандарт. Для автоматического подбора параметров обработки необходимо внести данные о материале заготовки, диаметре электрода и требований к обработке. Параметры обработки отверстий могут быть отредактированы вручную и сохранены.
Система ADC (auto depth control) - автоматического задания глубины обработки с учетом износа электрода - Стандарт
Графическое отслеживание обработки в реальном времени -
Стандартная система подготовки диэлектрика
- Оснащена плунжерным насосом для подачи диэлектрика через электрод и электрическим насосом для фильтрации и циркуляции рабочей жидкости
Шпиндель вращения из высоколегированной вольфрамовой стали, с гермитичной многослойной водонепроницаемой конструкцией.
Чугунные опоры
Ручная централизованная система смазки ШВП и направляющих осей XY
Переносная точка подачи жидкости на магнитной основе
Светодиодное освещение рабочей зоны
Комплект монтажного инструмента (отвертки, ключи, шестигранные ключи) в ящике
Патрон для электродов диаметром 0,15 … 4,0 мм
Направляющая для электрода Ø1.0 мм, 1 шт.
Направляющая для электрода Ø0.5 мм, 1 шт.
Комплект электродов Ф1.0 мм (туба 100 штук)
Комплект электродов Ф0.5 мм (туба 100 штук)
Фильтр рабочей жидкости 340х300 мм, 1 шт.
Бак для рабочей жидкости из нержавеющей стали
Комплект из двух балок из нержавеющей стали для установки заготовки
Комплект технической документации на Английском языке 1экз., на русском языке на компакт диске
Протокол проверки точности оборудования
Защита от брызг
Экспортная упаковка в деревянном ящике
Опция, включенные в базовую комплектацию
AutoCAD
Планировка станка ADNC43T
Стандарт. Информация о положении отверстия отображается на экране дисплея, а траектория обработки автоматически отслеживается и может быть отредактирована в любой момент время.
Автоматическая сигнализация об износе электрода. - Стандарт. Электрод автоматически возвращается в верхнее предельное положение и останавливает обработку
Перевод из метрической в дюймовую систему - Стандарт
Скорость вращения шпинделя - 120 об/мин
Скорость перемещения по оси Z - Регулируемая
Автоматические циклы базирования по детали - Стандарт
Базирование по оси Z с автоматическим остановом после касания - Стандарт
Автоматическая привязка и обнуление положения электрода по оси Z при последовательном сверлении - Стандарт
Функция сохранения параметров при отключении электропитания - Стандарт
