Серия DPK191 предназначена для общей обработки стали. Сверла с каналами для подачи СОЖ также подходят для бработки чугуна и нержавеющей стали.

Режимы резания

Обрабатываемый материал	Твердость	DC, мм	3D, 5D			8D, 12D, 15D, 20D, 25D
			Скорость резания V_c (м/мин)		Подача fn (мм/об)	Скорость резания V_c (м/мин)	Подача fn (мм/об)
			без каналов СОЖ	с каналами СОЖ	Подача fn (мм/об)	с каналами СОЖ	Подача fn (мм/об)
P — Сталь
Низкоуглеродистая сталь (длинная стружка)	<HB125	3	120-80-50	140-100-60	0,10-0,15-0,20	140-100-60	0,10-0,15-0,20
		4	120-80-50	140-100-60	0,10-0,15-0,20	140-100-60	0,10-0,15-0,20
		6	120-80-50	140-100-60	0,14-0,19-0,25	140-100-60	0,14-0,19-0,25
		8	120-80-50	140-100-60	0,16-0,22-0,32	140-100-60	0,16-0,22-0,32
		10	120-80-50	140-100-60	0,16-0,22-0,35	140-100-60	0,16-0,22-0,35
		12	120-80-50	140-100-60	0,18-0,28-0,40	140-100-60	0,18-0,28-0,40
		14	120-80-50	140-100-60	0,22-0,32-0,45	140-100-60	0,22-0,32-0,45
		16	120-80-50	140-100-60	0,22-0,32-0,45	140-100-60	0,22-0,32-0,45
		18	120-80-50	140-100-60	0,25-0,38-0,50	–	–
		20	120-80-50	140-100-60	0,25-0,38-0,50	–	–
Низкоуглеродистая сталь (короткая стружка), автоматная сталь	<HB125	3	120-75-50	140-100-60	0,10-0,15-0,20	140-100-60	0,10-0,15-0,20
		4	120-75-50	140-100-60	0,10-0,15-0,20	140-100-60	0,10-0,15-0,20
		6	120-75-50	140-100-60	0,14-0,19-0,25	140-100-60	0,14-0,19-0,25
		8	120-75-50	140-100-60	0,16-0,22-0,32	140-100-60	0,16-0,22-0,32
		10	120-75-50	140-100-60	0,16-0,22-0,35	140-100-60	0,16-0,22-0,35
		12	120-75-50	140-100-60	0,18-0,28-0,40	140-100-60	0,18-0,28-0,40
		14	120-75-50	140-100-60	0,22-0,32-0,45	140-100-60	0,22-0,32-0,45
		16	120-75-50	140-100-60	0,22-0,32-0,45	140-100-60	0,22-0,32-0,45
		18	120-75-50	140-100-60	0,25-0,38-0,50	–	–
		20	120-75-50	140-100-60	0,25-0,38-0,50	–	–
Средне- и высокоуглеродистая сталь	<HRC25	3	120-70-45	120-80-60	0,10-0,15-0,20	120-80-60	0,10-0,15-0,20
		4	120-70-45	120-80-60	0,10-0,15-0,20	120-80-60	0,10-0,15-0,20
		6	120-70-45	120-80-60	0,14-0,19-0,25	120-80-60	0,14-0,19-0,25
		8	120-70-45	120-80-60	0,16-0,22-0,30	120-80-60	0,16-0,22-0,30
		10	120-70-45	120-80-60	0,16-0,22-0,32	120-80-60	0,16-0,22-0,32
		12	120-70-45	120-80-60	0,18-0,28-0,38	120-80-60	0,18-0,28-0,38
		14	120-70-45	120-80-60	0,22-0,32-0,45	120-80-60	0,22-0,32-0,45
		16	120-70-45	120-80-60	0,22-0,32-0,45	120-80-60	0,22-0,32-0,45
		18	120-70-45	120-80-60	0,25-0,38-0,50	–	–
		20	120-70-45	120-80-60	0,25-0,38-0,50	–	–
Легированная сталь, инструментальная сталь	<HRC35	3	100-70-45	110-80-60	0,09-0,13-0,16	110-80-60	0,09-0,13-0,16
		4	100-70-45	110-80-60	0,09-0,13-0,16	110-80-60	0,09-0,13-0,16
		6	100-70-45	110-80-60	0,12-0,17-0,23	110-80-60	0,12-0,17-0,23
		8	100-70-45	110-80-60	0,14-0,20-0,28	110-80-60	0,14-0,20-0,28
		10	100-70-45	110-80-60	0,14-0,20-0,30	110-80-60	0,14-0,20-0,30
		12	100-70-45	110-80-60	0,15-0,23-0,34	110-80-60	0,15-0,23-0,34
		14	100-70-45	110-80-60	0,18-0,25-0,38	110-80-60	0,18-0,25-0,38
		16	100-70-45	110-80-60	0,18-0,25-0,38	110-80-60	0,18-0,25-0,38
		18	100-70-45	110-80-60	0,20-0,30-0,40	–	–
		20	100-70-45	110-80-60	0,20-0,30-0,40	–	–
Легированная сталь, инструментальная сталь	HRC35-HRC48	3	80-60-35	90-60-35	0,08-0,11-0,14	90-60-35	0,08-0,11-0,14
		4	80-60-35	90-60-35	0,08-0,11-0,14	90-60-35	0,08-0,11-0,14
		6	80-60-35	90-60-35	0,08-0,14-0,20	90-60-35	0,08-0,14-0,20
		8	80-60-35	90-60-35	0,09-0,16-0,25	90-60-35	0,09-0,16-0,25
		10	80-60-35	90-60-35	0,09-0,16-0,28	90-60-35	0,09-0,16-0,28
		12	80-60-35	90-60-35	0,11-0,19-0,30	90-60-35	0,11-0,19-0,30
		14	80-60-35	90-60-35	0,12-0,22-0,32	90-60-35	0,12-0,22-0,32
		16	80-60-35	90-60-35	0,12-0,22-0,32	90-60-35	0,12-0,22-0,32
		18	80-60-35	90-60-35	0,14-0,24-0,34	–	–
		20	80-60-35	90-60-35	0,14-0,24-0,34	–	–
M — Нержвеющяя сталь
Нержавеющая сталь (аустенитная)	HB130-HB200	3	–	80-60-40	0,05-0,08-0,10	60-50-40	0,04-0,08-0,10
		4	–	80-60-40	0,06-0,10-0,12	60-50-40	0,04-0,08-0,10
		6	–	80-60-40	0,07-0,12-0,14	60-50-40	0,06-0,10-0,12
		8	–	80-60-40	0,08-0,13-0,18	60-50-40	0,06-0,10-0,12
		10	–	80-60-40	0,09-0,15-0,20	60-50-40	0,08-0,12-0,16
		12	–	80-60-40	0,10-0,17-0,22	60-50-40	0,08-0,12-0,16
		14	–	80-60-40	0,11-0,18-0,24	60-50-40	0,10-0,14-0,18
		16	–	80-60-40	0,12-0,20-0,24	60-50-40	0,10-0,14-0,18
		18	–	80-60-40	0,13-0,22-0,26	–	–
		20	–	80-60-40	0,14-0,24-0,28	–	–
Нержавеющая сталь (аустенитная), литье нержавеющей стали	<HRC25	3	–	80-60-40	0,03-0,06-0,08	60-50-40	0,04-0,06-0,08
		4	–	80-60-40	0,04-0,08-0,10	60-50-40	0,04-0,06-0,08
		6	–	80-60-40	0,05-0,08-0,10	60-50-40	0,06-0,08-0,10
		8	–	80-60-40	0,06-0,10-0,12	60-50-40	0,06-0,08-0,10
		10	–	80-60-40	0,07-0,11-0,14	60-50-40	0,08-0,10-0,12
		12	–	80-60-40	0,08-0,13-0,16	60-50-40	0,08-0,10-0,12
		14	–	80-60-40	0,09-0,13-0,18	60-50-40	0,10-0,12-0,14
		16	–	80-60-40	0,10-0,14-0,18	60-50-40	0,10-0,12-0,14
		18	–	80-60-40	0,10-0,14-0,20	–	–
		20	–	80-60-40	0,12-0,16-0,22	–	–
Нержавеющая сталь (двухфазная)	<HRC30	3	–	60-45-30	0,03-0,06-0,08	50-40-30	0,04-0,06-0,08
		4	–	60-45-30	0,04-0,08-0,10	50-40-30	0,04-0,06-0,08
		6	–	60-45-30	0,05-0,08-0,10	50-40-30	0,06-0,08-0,10
		8	–	60-45-30	0,06-0,10-0,12	50-40-30	0,06-0,08-0,10
		10	–	60-45-30	0,07-0,11-0,14	50-40-30	0,08-0,10-0,12
		12	–	60-45-30	0,08-0,13-0,16	50-40-30	0,08-0,10-0,12
		14	–	60-45-30	0,09-0,13-0,18	50-40-30	0,10-0,12-0,14
		16	–	60-45-30	0,10-0,14-0,18	50-40-30	0,10-0,12-0,14
		18	–	60-45-30	0,10-0,14-0,20	–	–
		20	–	60-45-30	0,12-0,16-0,22	–	–
K — Чугун
Серый чугун	<HRC28	3	140-100-60	160-120-60	0,13-0,17-0,20	160-120-60	0,13-0,17-0,20
		4	140-100-60	160-120-60	0,15-0,20-0,23	160-120-60	0,15-0,20-0,23
		6	140-100-60	160-120-60	0,17-0,25-0,30	160-120-60	0,17-0,25-0,30
		8	140-100-60	160-120-60	0,20-0,27-0,35	160-120-60	0,20-0,27-0,35
		10	140-100-60	160-120-60	0,23-0,30-0,40	160-120-60	0,23-0,30-0,40
		12	140-100-60	160-120-60	0,25-0,33-0,45	160-120-60	0,25-0,33-0,45
		14	140-100-60	160-120-60	0,28-0,36-0,48	160-120-60	0,28-0,36-0,48
		16	140-100-60	160-120-60	0,30-0,40-0,50	160-120-60	0,30-0,40-0,50
		18	140-100-60	160-120-60	0,32-0,42-0,52	–	–
		20	140-100-60	160-120-60	0,35-0,45-0,55	–	–
Чугун с шаровидным графитом, легированный чугун	<HRC28	3	120-80-60	140-100-60	0,11-0,15-0,18	140-100-60	0,11-0,15-0,18
		4	120-80-60	140-100-60	0,13-0,17-0,20	140-100-60	0,13-0,17-0,20
		6	120-80-60	140-100-60	0,15-0,20-0,25	140-100-60	0,15-0,20-0,25
		8	120-80-60	140-100-60	0,17-0,25-0,32	140-100-60	0,17-0,25-0,32
		10	120-80-60	140-100-60	0,20-0,28-0,36	140-100-60	0,20-0,28-0,36
		12	120-80-60	140-100-60	0,22-0,30-0,42	140-100-60	0,22-0,30-0,42
		14	120-80-60	140-100-60	0,24-0,33-0,45	140-100-60	0,24-0,33-0,45
		16	120-80-60	140-100-60	0,25-0,35-0,48	140-100-60	0,25-0,35-0,48
		18	120-80-60	140-100-60	0,28-0,38-0,48	–	–
		20	120-80-60	140-100-60	0,30-0,40-0,50	–	–
Чугун с шаровидным графитом, легированный чугун	<HRC45	3	100-70-50	100-80-50	0,06-0,09-0,11	100-80-50	0,06-0,09-0,11
		4	100-70-50	100-80-50	0,08-0,10-0,13	100-80-50	0,08-0,10-0,13
		6	100-70-50	100-80-50	0,10-0,13-0,16	100-80-50	0,10-0,13-0,16
		8	100-70-50	100-80-50	0,12-0,16-0,20	100-80-50	0,12-0,16-0,20
		10	100-70-50	100-80-50	0,14-0,20-0,26	100-80-50	0,14-0,20-0,26
		12	100-70-50	100-80-50	0,16-0,22-0,28	100-80-50	0,16-0,22-0,28
		14	100-70-50	100-80-50	0,18-0,24-0,30	100-80-50	0,18-0,24-0,30
		16	100-70-50	100-80-50	0,20-0,26-0,32	100-80-50	0,20-0,26-0,32
		18	100-70-50	100-80-50	0,22-0,28-0,34	–	–
		20	100-70-50	100-80-50	0,23-0,28-0,35	–	–

Примечания:

Для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон.
Радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.
Режимы резания даны с учетом использования СОЖ.

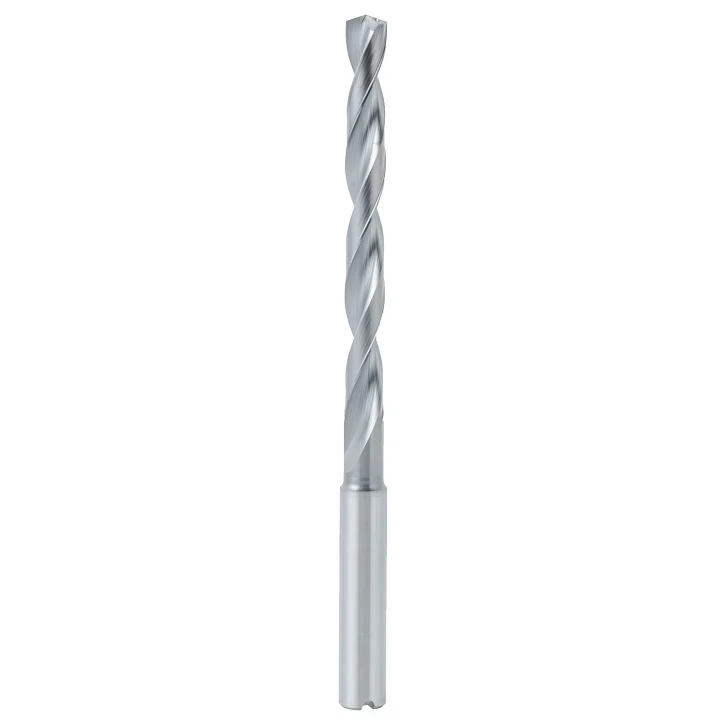

Сверло твердосплавное DPK191-CAIC08-0930
