Сверла DPK192 предназначены для обработки различных типов сталей, а также могут использоваться в сложных условиях, таких как прерывистое резание и недостаточное охлаждение. Сверла с каналами для подачи СОЖ подходят также для обработки чугуна и нержавеющей стали.

Режимы резания

Обрабатываемый материал	Твердость	DC, мм	Скорость резания Vc (м/мин)		Подача fn (мм/об)
Обрабатываемый материал	Твердость	DC, мм	без каналов СОЖ	с каналами СОЖ	Подача fn (мм/об)
P — Сталь
Низкоуглеродистая сталь (длинная стружка)	<HB125	3	100-80-50	140-100-60	0,09-0,13-0,16
		4	100-80-50	140-100-60	0,11-0,15-0,19
		6	100-80-50	140-100-60	0,14-0,19-0,23
		8	100-80-50	140-100-60	0,19-0,25-0,31
		10	100-80-50	140-100-60	0,23-0,30-0,38
		12	100-80-50	140-100-60	0,24-0,33-0,41
		14	100-80-50	140-100-60	0,28-0,38-0,45
		16	100-80-50	140-100-60	0,30-0,42-0,50
		18	100-80-50	140-100-60	0,33-0,42-0,50
		20	100-80-50	140-100-60	0,34-0,43-0,51
Низкоуглеродистая сталь (короткая стружка), автоматная сталь	<HB125	3	100-75-50	140-100-60	0,09-0,13-0,16
		4	100-75-50	140-100-60	0,11-0,15-0,19
		6	100-75-50	140-100-60	0,14-0,19-0,23
		8	100-75-50	140-100-60	0,19-0,25-0,31
		10	100-75-50	140-100-60	0,23-0,30-0,38
		12	100-75-50	140-100-60	0,24-0,33-0,41
		14	100-75-50	140-100-60	0,28-0,38-0,45
		16	100-75-50	140-100-60	0,30-0,42-0,50
		18	100-75-50	140-100-60	0,33-0,42-0,50
		20	100-75-50	140-100-60	0,34-0,43-0,51
Средне- и высокоуглеродистая сталь	<HRC25	3	90-70-45	120-80-60	0,09-0,13-0,16
		4	90-70-45	120-80-60	0,11-0,15-0,19
		6	90-70-45	120-80-60	0,14-0,19-0,23
		8	90-70-45	120-80-60	0,19-0,25-0,31
		10	90-70-45	120-80-60	0,23-0,30-0,38
		12	90-70-45	120-80-60	0,24-0,33-0,41
		14	90-70-45	120-80-60	0,28-0,38-0,45
		16	90-70-45	120-80-60	0,30-0,42-0,50
		18	90-70-45	120-80-60	0,33-0,42-0,50
		20	90-70-45	120-80-60	0,34-0,43-0,51
Легированная сталь, инструментальная сталь	<HRC35	3	90-70-45	110-80-50	0,09-0,13-0,16
		4	90-70-45	110-80-50	0,11-0,15-0,19
		6	90-70-45	110-80-50	0,14-0,19-0,23
		8	90-70-45	110-80-50	0,19-0,25-0,31
		10	90-70-45	110-80-50	0,23-0,30-0,38
		12	90-70-45	110-80-50	0,24-0,33-0,41
		14	90-70-45	110-80-50	0,28-0,38-0,45
		16	90-70-45	110-80-50	0,30-0,42-0,50
		18	90-70-45	110-80-50	0,33-0,42-0,50
		20	90-70-45	110-80-50	0,34-0,43-0,51
Легированная сталь, инструментальная сталь	HRC35-HRC48	3	80-60-40	90-60-40	0,09-0,13-0,16
		4	80-60-40	90-60-40	0,10-0,14-0,17
		6	80-60-40	90-60-40	0,13-0,17-0,22
		8	80-60-40	90-60-40	0,17-0,23-0,29
		10	80-60-40	90-60-40	0,21-0,28-0,35
		12	80-60-40	90-60-40	0,22-0,30-0,37
		14	80-60-40	90-60-40	0,26-0,35-0,41
		16	80-60-40	90-60-40	0,28-0,37-0,44
		18	80-60-40	90-60-40	0,31-0,38-0,46
		20	80-60-40	90-60-40	0,31-0,39-0,47
M — Нержавеющая сталь
Нержавеющая сталь (аустенитная)	HB130-HB200	3	–	80-60-40	0,05-0,08-0,10
		4	–	80-60-40	0,06-0,10-0,12
		6	–	80-60-40	0,07-0,12-0,14
		8	–	80-60-40	0,08-0,13-0,18
		10	–	80-60-40	0,09-0,15-0,20
		12	–	80-60-40	0,10-0,17-0,22
		14	–	80-60-40	0,11-0,18-0,24
		16	–	80-60-40	0,12-0,20-0,24
		18	–	80-60-40	0,13-0,22-0,26
		20	–	80-60-40	0,14-0,24-0,28
Нержавеющая сталь (аустенитная), литье нержавеющей стали	<HRC25	3	–	80-60-40	0,03-0,06-0,08
		4	–	80-60-40	0,04-0,08-0,10
		6	–	80-60-40	0,05-0,08-0,10
		8	–	80-60-40	0,06-0,10-0,12
		10	–	80-60-40	0,07-0,11-0,14
		12	–	80-60-40	0,08-0,13-0,16
		14	–	80-60-40	0,09-0,13-0,18
		16	–	80-60-40	0,10-0,14-0,18
		18	–	80-60-40	0,10-0,14-0,20
		20	–	80-60-40	0,12-0,16-0,22
Нержавеющая сталь (двухфазная)	<HRC30	3	–	60-45-30	0,03-0,06-0,08
		4	–	60-45-30	0,04-0,08-0,10
		6	–	60-45-30	0,05-0,08-0,10
		8	–	60-45-30	0,06-0,10-0,12
		10	–	60-45-30	0,07-0,11-0,14
		12	–	60-45-30	0,08-0,13-0,16
		14	–	60-45-30	0,09-0,13-0,18
		16	–	60-45-30	0,10-0,14-0,18
		18	–	60-45-30	0,10-0,14-0,20
		20	–	60-45-30	0,12-0,16-0,22
K — Чугун
Серый чугун	<HRC28	3	100-80-60	140-120-60	0,13-0,17-0,20
		4	100-80-60	140-120-60	0,15-0,20-0,23
		6	100-80-60	140-120-60	0,17-0,25-0,30
		8	100-80-60	140-120-60	0,20-0,27-0,35
		10	100-80-60	140-120-60	0,23-0,30-0,40
		12	100-80-60	140-120-60	0,25-0,33-0,45
		14	100-80-60	140-120-60	0,28-0,36-0,48
		16	100-80-60	140-120-60	0,30-0,40-0,50
		18	100-80-60	140-120-60	0,32-0,42-0,52
		20	100-80-60	140-120-60	0,35-0,45-0,55
Чугун с шаровидным графитом, легированный чугун	<HRC28	3	100-80-60	140-120-60	0,11-0,15-0,18
		4	100-80-60	140-120-60	0,13-0,17-0,20
		6	100-80-60	140-120-60	0,15-0,20-0,25
		8	100-80-60	140-120-60	0,17-0,25-0,32
		10	100-80-60	140-120-60	0,20-0,28-0,36
		12	100-80-60	140-120-60	0,22-0,30-0,42
		14	100-80-60	140-120-60	0,24-0,33-0,45
		16	100-80-60	140-120-60	0,25-0,35-0,48
		18	100-80-60	140-120-60	0,28-0,38-0,48
		20	100-80-60	140-120-60	0,30-0,40-0,50
Чугун с шаровидным графитом, легированный чугун	<HRC45	3	90-70-60	100-90-60	0,06-0,09-0,11
		4	90-70-60	100-90-60	0,08-0,10-0,13
		6	90-70-60	100-90-60	0,10-0,13-0,16
		8	90-70-60	100-90-60	0,12-0,16-0,20
		10	90-70-60	100-90-60	0,14-0,20-0,26
		12	90-70-60	100-90-60	0,16-0,22-0,28
		14	90-70-60	100-90-60	0,18-0,24-0,30
		16	90-70-60	100-90-60	0,20-0,26-0,32
		18	90-70-60	100-90-60	0,22-0,28-0,34
		20	90-70-60	100-90-60	0,23-0,28-0,35

Примечания:

для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон;
радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.

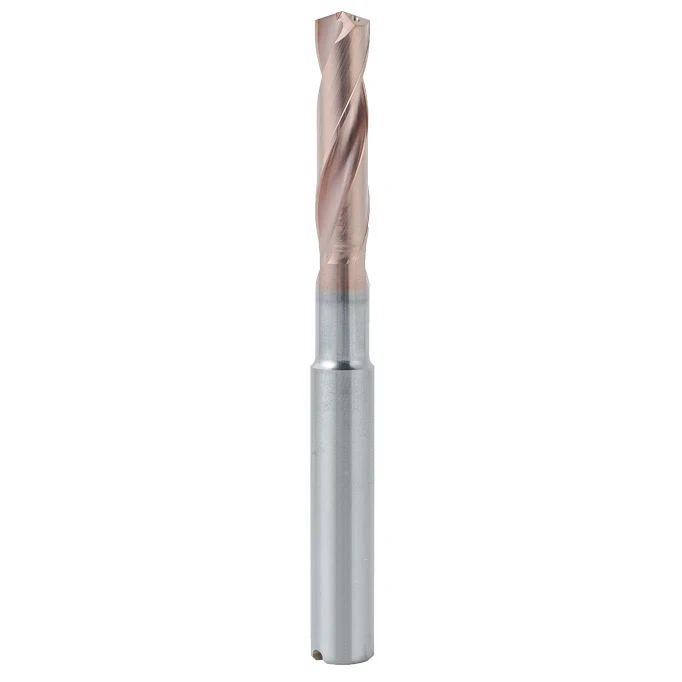

Сверло твердосплавное DPK192-CAIC03-0710

Сверло твердосплавное DPK192-CAIC03-0710
