Сверла DSK201 разработаны для обработки нержавеющей стали, а также подходят для работы с углеродистыми и легированными сталями. Сверла с каналами для подачи СОЖ позволяют обрабатывать жаропрочные сплавы и цветные металлы.

Режимы резания

Обрабатываемый материал	Твердость	DC, мм	3D			5D
			Скорость резания V_c (м/мин)		Подача fn (мм/об)	Скорость резания V_c (м/мин)		Подача fn (мм/об)
			без каналов СОЖ	с каналами СОЖ	Подача fn (мм/об)	без каналов СОЖ	с каналами СОЖ	Подача fn (мм/об)
P — Сталь
Низкоуглеродистая сталь (длинная стружка)	<HB125	3	100-80-50	140-100-60	0,09-0,13-0,16	100-80-50	140-100-60	0,09-0,13-0,16
		4	100-80-50	140-100-60	0,11-0,15-0,19	100-80-50	140-100-60	0,11-0,15-0,19
		6	100-80-50	140-100-60	0,14-0,19-0,23	100-80-50	140-100-60	0,14-0,19-0,23
		8	100-80-50	140-100-60	0,19-0,25-0,31	100-80-50	140-100-60	0,19-0,25-0,31
		10	100-80-50	140-100-60	0,23-0,30-0,38	100-80-50	140-100-60	0,23-0,30-0,38
		12	100-80-50	140-100-60	0,24-0,33-0,41	100-80-50	140-100-60	0,24-0,33-0,41
		14	100-80-50	140-100-60	0,28-0,38-0,45	100-80-50	140-100-60	0,28-0,38-0,45
		16	100-80-50	140-100-60	0,30-0,42-0,50	100-80-50	140-100-60	0,30-0,42-0,50
		18	100-80-50	140-100-60	0,33-0,42-0,50	100-80-50	140-100-60	0,33-0,42-0,50
		20	100-80-50	140-100-60	0,34-0,43-0,51	100-80-50	140-100-60	0,34-0,43-0,51
Низкоуглеродистая сталь (короткая стружка), автоматная сталь	<HB125	3	100-75-50	140-100-60	0,09-0,13-0,16	100-75-50	140-100-60	0,09-0,13-0,16
		4	100-75-50	140-100-60	0,11-0,15-0,19	100-75-50	140-100-60	0,11-0,15-0,19
		6	100-75-50	140-100-60	0,14-0,19-0,23	100-75-50	140-100-60	0,14-0,19-0,23
		8	100-75-50	140-100-60	0,19-0,25-0,31	100-75-50	140-100-60	0,19-0,25-0,31
		10	100-75-50	140-100-60	0,23-0,30-0,38	100-75-50	140-100-60	0,23-0,30-0,38
		12	100-75-50	140-100-60	0,24-0,33-0,41	100-75-50	140-100-60	0,24-0,33-0,41
		14	100-75-50	140-100-60	0,28-0,38-0,45	100-75-50	140-100-60	0,28-0,38-0,45
		16	100-75-50	140-100-60	0,30-0,42-0,50	100-75-50	140-100-60	0,30-0,42-0,50
		18	100-75-50	140-100-60	0,33-0,42-0,50	100-75-50	140-100-60	0,33-0,42-0,50
		20	100-75-50	140-100-60	0,34-0,43-0,51	100-75-50	140-100-60	0,34-0,43-0,51
Средне- и высокоуглеродистая сталь	<HRC25	3	90-70-45	120-80-60	0,09-0,13-0,16	90-70-45	120-80-60	0,09-0,13-0,16
		4	90-70-45	120-80-60	0,11-0,15-0,19	90-70-45	120-80-60	0,11-0,15-0,19
		6	90-70-45	120-80-60	0,14-0,19-0,23	90-70-45	120-80-60	0,14-0,19-0,23
		8	90-70-45	120-80-60	0,19-0,25-0,31	90-70-45	120-80-60	0,19-0,25-0,31
		10	90-70-45	120-80-60	0,23-0,30-0,38	90-70-45	120-80-60	0,23-0,30-0,38
		12	90-70-45	120-80-60	0,24-0,33-0,41	90-70-45	120-80-60	0,24-0,33-0,41
		14	90-70-45	120-80-60	0,28-0,38-0,45	90-70-45	120-80-60	0,28-0,38-0,45
		16	90-70-45	120-80-60	0,30-0,42-0,50	90-70-45	120-80-60	0,30-0,42-0,50
		18	90-70-45	120-80-60	0,33-0,42-0,50	90-70-45	120-80-60	0,33-0,42-0,50
		20	90-70-45	120-80-60	0,34-0,43-0,51	90-70-45	120-80-60	0,34-0,43-0,51
Легированная сталь, инструментальная сталь	<HRC35	3	90-70-45	110-80-50	0,09-0,13-0,16	90-70-45	110-80-50	0,09-0,13-0,16
		4	90-70-45	110-80-50	0,11-0,15-0,19	90-70-45	110-80-50	0,11-0,15-0,19
		6	90-70-45	110-80-50	0,14-0,19-0,23	90-70-45	110-80-50	0,14-0,19-0,23
		8	90-70-45	110-80-50	0,19-0,25-0,31	90-70-45	110-80-50	0,19-0,25-0,31
		10	90-70-45	110-80-50	0,23-0,30-0,38	90-70-45	110-80-50	0,23-0,30-0,38
		12	90-70-45	110-80-50	0,24-0,33-0,41	90-70-45	110-80-50	0,24-0,33-0,41
		14	90-70-45	110-80-50	0,28-0,38-0,45	90-70-45	110-80-50	0,28-0,38-0,45
		16	90-70-45	110-80-50	0,30-0,42-0,50	90-70-45	110-80-50	0,30-0,42-0,50
		18	90-70-45	110-80-50	0,33-0,42-0,50	90-70-45	110-80-50	0,33-0,42-0,50
		20	90-70-45	110-80-50	0,34-0,43-0,51	90-70-45	110-80-50	0,34-0,43-0,51
M — Нержвеющяя сталь
Нержавеющая сталь (аустенитная)	HB130-HB200	3	40-30-20	80-60-40	0,03-0,06-0,08	40-30-20	80-60-40	0,03-0,06-0,08
		4	40-30-20	80-60-40	0,04-0,08-0,10	40-30-20	80-60-40	0,04-0,08-0,10
		6	40-30-20	80-60-40	0,05-0,08-0,10	40-30-20	80-60-40	0,05-0,08-0,10
		8	40-30-20	80-60-40	0,06-0,10-0,12	40-30-20	80-60-40	0,06-0,10-0,12
		10	40-30-20	80-60-40	0,07-0,11-0,14	40-30-20	80-60-40	0,07-0,11-0,14
		12	40-30-20	80-60-40	0,10-0,17-0,22	40-30-20	80-60-40	0,10-0,17-0,22
		14	40-30-20	80-60-40	0,11-0,18-0,24	40-30-20	80-60-40	0,11-0,18-0,24
		16	40-30-20	80-60-40	0,12-0,20-0,24	40-30-20	80-60-40	0,12-0,20-0,24
		18	40-30-20	80-60-40	0,13-0,22-0,26	40-30-20	80-60-40	0,13-0,22-0,26
		20	40-30-20	80-60-40	0,14-0,24-0,28	40-30-20	80-60-40	0,14-0,24-0,28
Нержавеющая сталь (аустенитная), литье нержавеющей стали	<HRC25	3	40-30-20	80-60-40	0,03-0,06-0,08	40-30-20	80-60-40	0,03-0,06-0,08
		4	40-30-20	80-60-40	0,04-0,08-0,10	40-30-20	80-60-40	0,04-0,08-0,10
		6	40-30-20	80-60-40	0,05-0,08-0,10	40-30-20	80-60-40	0,05-0,08-0,10
		8	40-30-20	80-60-40	0,06-0,10-0,12	40-30-20	80-60-40	0,06-0,10-0,12
		10	40-30-20	80-60-40	0,07-0,11-0,14	40-30-20	80-60-40	0,07-0,11-0,14
		12	40-30-20	80-60-40	0,08-0,13-0,16	40-30-20	80-60-40	0,08-0,13-0,16
		14	40-30-20	80-60-40	0,09-0,13-0,18	40-30-20	80-60-40	0,09-0,13-0,18
		16	40-30-20	80-60-40	0,10-0,14-0,18	40-30-20	80-60-40	0,10-0,14-0,18
		18	40-30-20	80-60-40	0,10-0,14-0,20	40-30-20	80-60-40	0,10-0,14-0,20
		20	40-30-20	80-60-40	0,12-0,16-0,22	40-30-20	80-60-40	0,12-0,16-0,22
Нержавеющая сталь (двухфазная)	<HRC30	3	35-25-20	60-45-30	0,03-0,06-0,08	35-25-20	60-45-30	0,03-0,06-0,08
		4	35-25-20	60-45-30	0,04-0,08-0,10	35-25-20	60-45-30	0,04-0,08-0,10
		6	35-25-20	60-45-30	0,05-0,08-0,10	35-25-20	60-45-30	0,05-0,08-0,10
		8	35-25-20	60-45-30	0,06-0,10-0,12	35-25-20	60-45-30	0,06-0,10-0,12
		10	35-25-20	60-45-30	0,07-0,11-0,14	35-25-20	60-45-30	0,07-0,11-0,14
		12	35-25-20	60-45-30	0,08-0,13-0,16	35-25-20	60-45-30	0,08-0,13-0,16
		14	35-25-20	60-45-30	0,09-0,13-0,18	35-25-20	60-45-30	0,09-0,13-0,18
		16	35-25-20	60-45-30	0,10-0,14-0,18	35-25-20	60-45-30	0,10-0,14-0,18
		18	35-25-20	60-45-30	0,10-0,14-0,20	35-25-20	60-45-30	0,10-0,14-0,20
		20	35-25-20	60-45-30	0,12-0,16-0,22	35-25-20	60-45-30	0,12-0,16-0,22
S — Жаропрочные сплавы
Сплавы на основе железа	HB160-HB260	3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
Сплавы на основе кобальта	HB250-HB450	3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
Сплавы на основе никеля	HB160-HB450	3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
Титан и сплавы титана	HB300-HB400	3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08
		3	25-15-10	35-25-15	0,03-0,04-0,06	–	35-25-15	0,03-0,04-0,06
		4	25-15-10	35-25-15	0,04-0,06-0,08	–	35-25-15	0,04-0,06-0,08

Примечания:

Для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон.
Радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.
Режимы резания даны с учетом использования СОЖ.

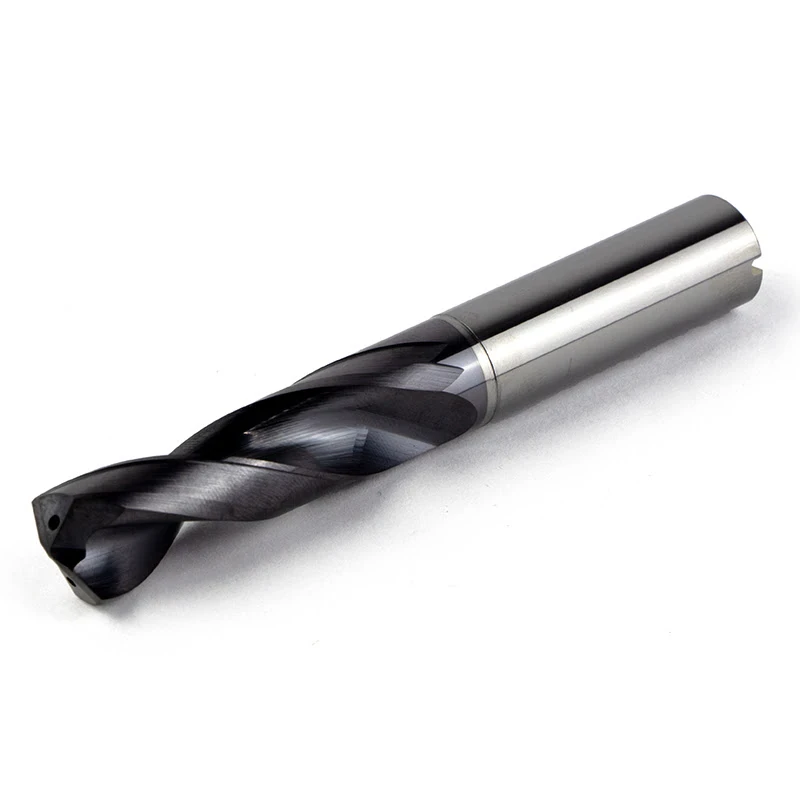

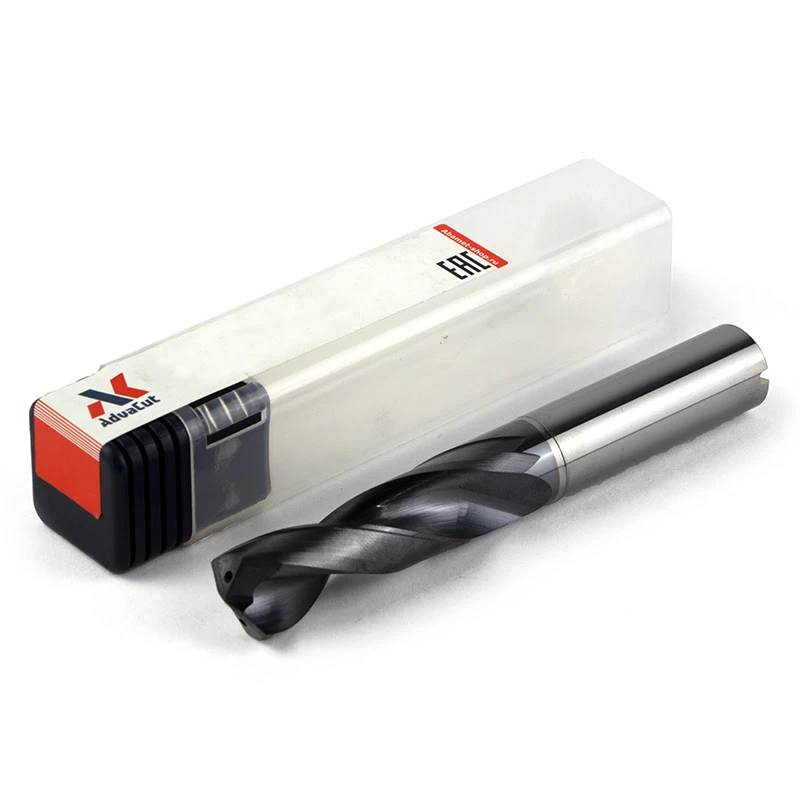

Сверло твердосплавное DSK201-CAIC03-1780
