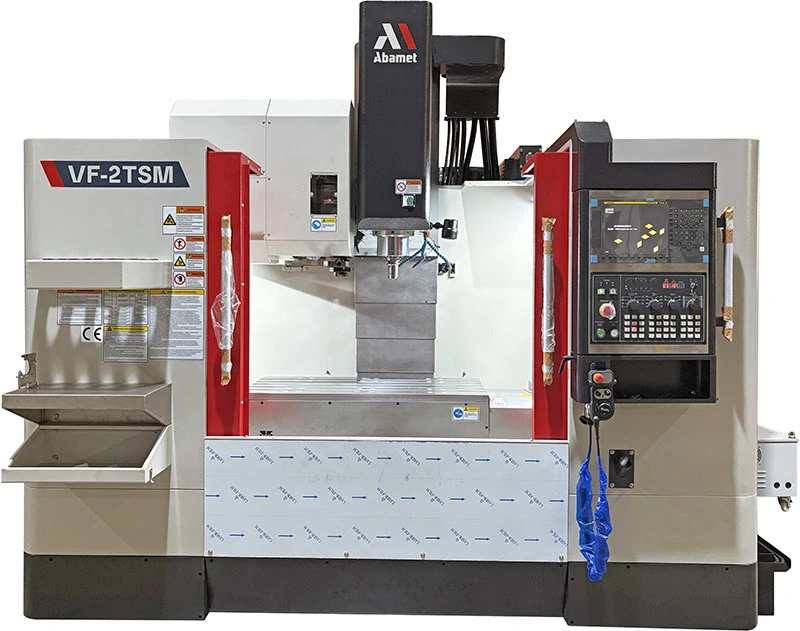

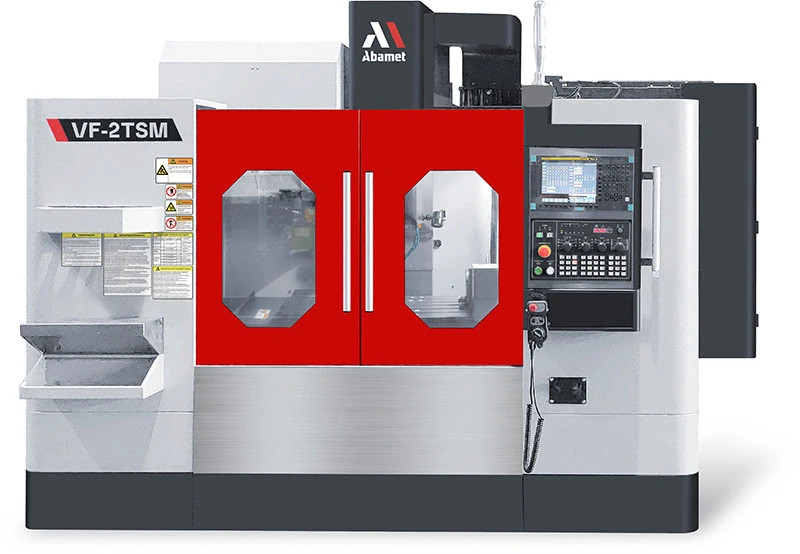

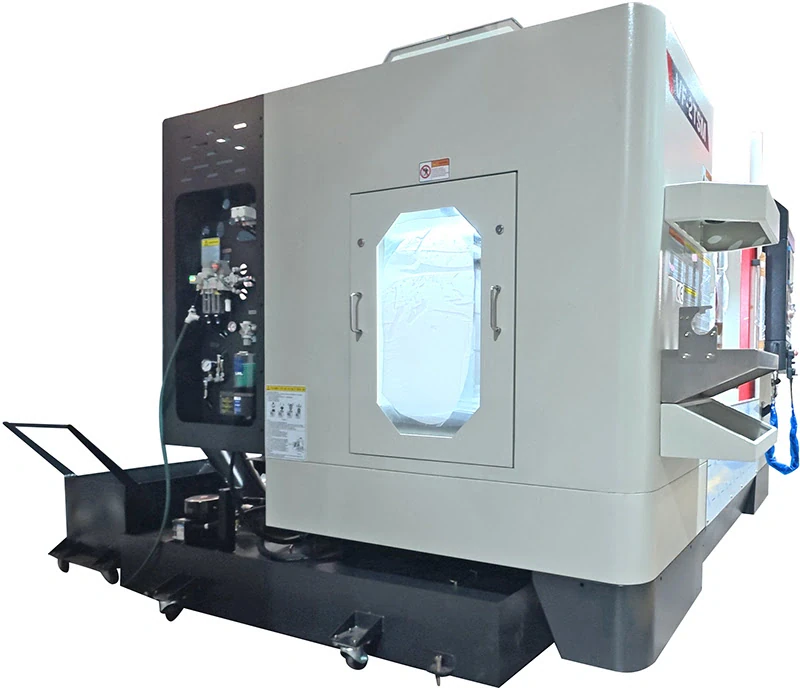

Abamet VF-2TSM - Фрезерный станок по металлу с ЧПУ Fanuc, стол 1100х500 мм купить, цена на Фрезерный станок VF-2TSM, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Ход по осям X/Y/Z, мм

860 / 500 / 500

Количество осей станка

3, 4 (опционально), 4+1 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1100х500

Перемещение по оси X, мм

860

Перемещение по оси Y, мм

500

Перемещение по оси Z, мм

500

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BBT40

Емкость сменщика инструмента

24

Тип фрезерного станка

Вертикально-фрезерный

Бренд

Abamet.ru

Вид номенклатуры

Фрезерные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

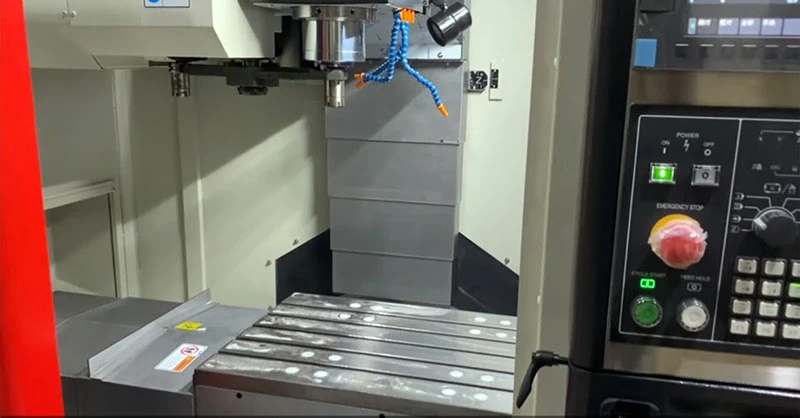

Размеры рабочей поверхности стола, мм
- длина - 1100
- ширина - 500
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 14H7
Расстояние между соседними Т-образными пазами, мм - 80
Максимально допустимая нагрузка на стол, кг - 800

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
-

VF-2TSM,WP-OMP40-2,TS-TS27R-ROUND,CHIP-CONVEYOR-VF2TSM,OILSKIMMER

VF-2TSM,WP-OMP40-2,TS-TS27R-ROUND,CHIP-CONVEYOR-VF2TSM,OILSKIMMER

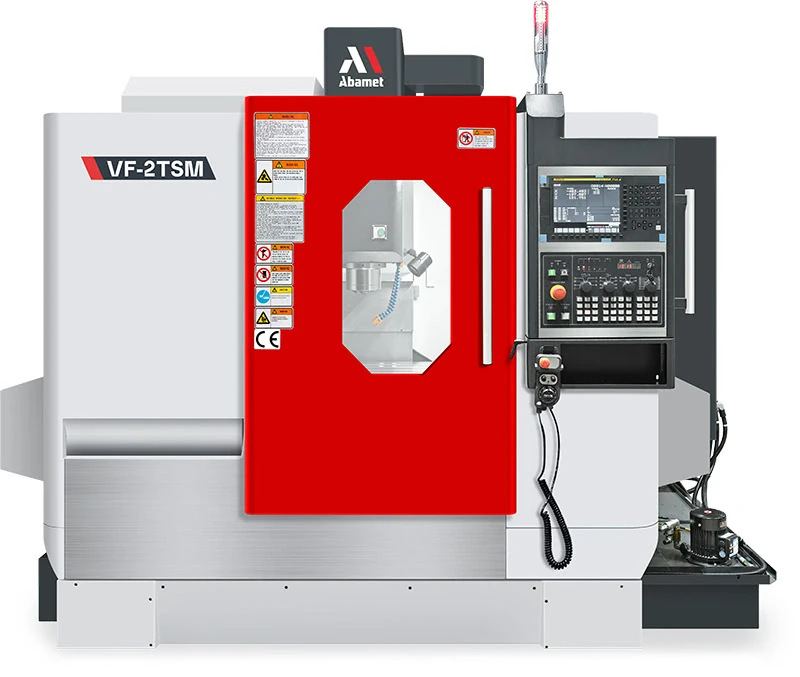

- Фрезерный обрабатывающий центр с ЧПУ Fanuc по металлу VF-2TSM, стол 1100х500 мм (1)
- Датчик для привязки заготовки Renishaw OMP40-2 (1)
- Проводной датчик для привязки инструмента Renishaw TS27R с круглым щупом (1)
- Конвейер для удаления стружки вместо базовых двух шнеков (1)
- Маслосборник Oil Skimmer (1)

49 887 945,71 KZT Цена с НДС

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Ход по осям X/Y/Z, мм

860 / 500 / 500

Количество осей станка

3, 4 (опционально), 4+1 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1100х500

Перемещение по оси X, мм

860

Перемещение по оси Y, мм

500

Перемещение по оси Z, мм

500

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BBT40

Технические характеристики

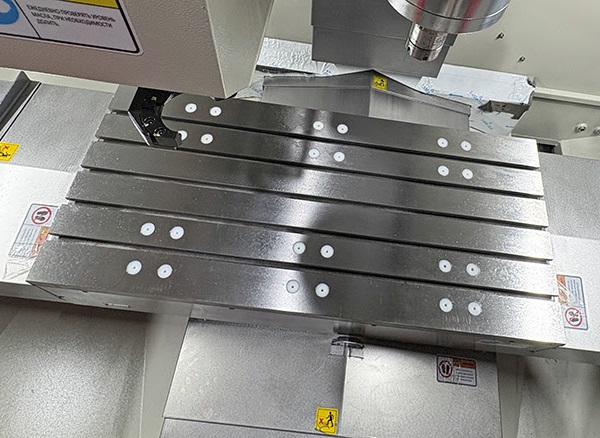

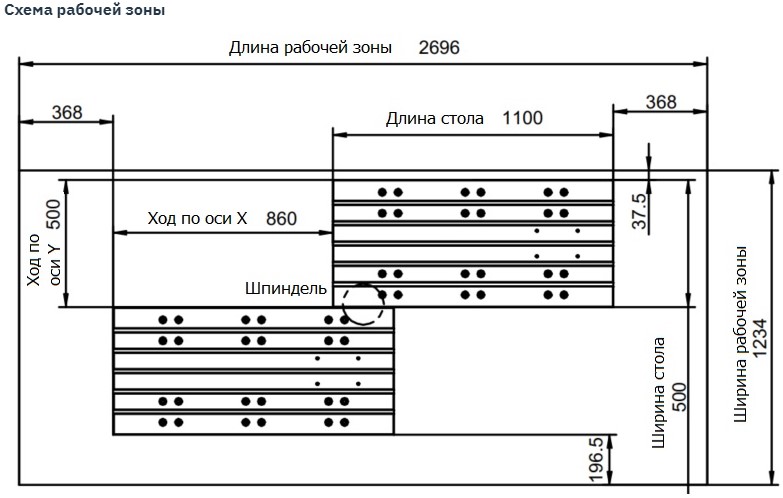

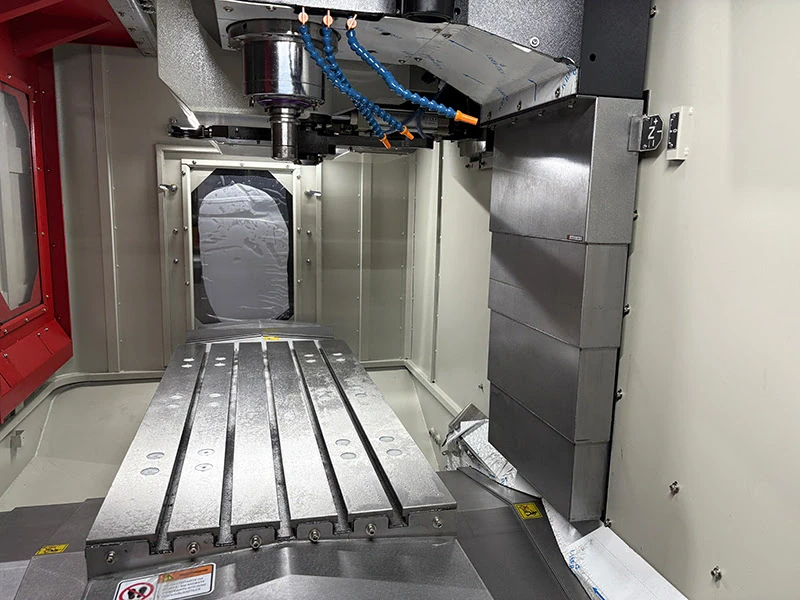

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1100
- ширина - 500
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 14H7
Расстояние между соседними Т-образными пазами, мм - 80
Максимально допустимая нагрузка на стол, кг - 800

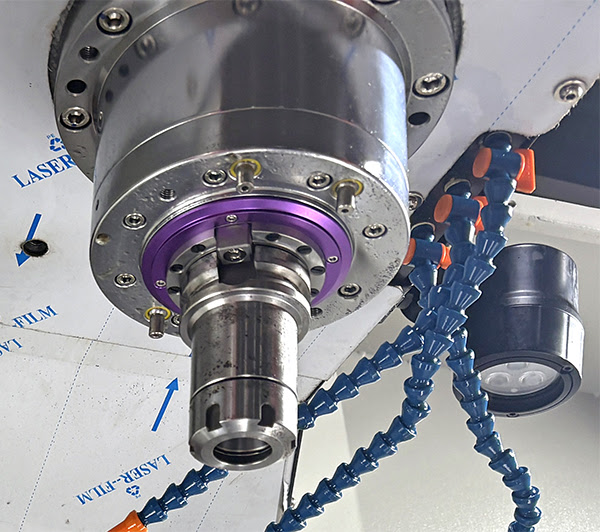

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/макс), кВт - 11/20,4
Крутящий момент (пост/макс), Нм - 52,5/130
Способ передачи крутящего момента - прямой привод

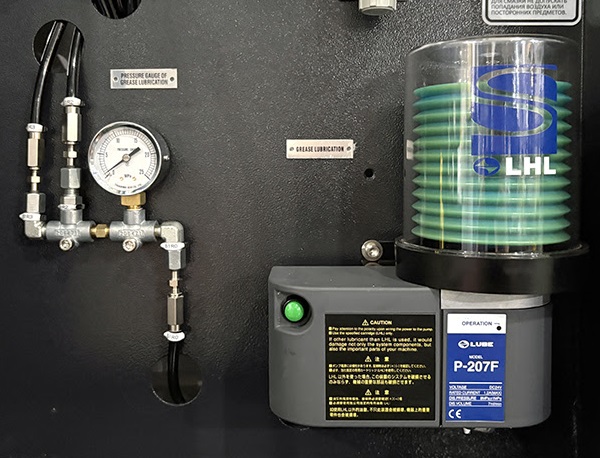

Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 860
- по оси Y - 500
- по оси Z - 500
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 100
- в крайнем верхнем положении шпиндельной группы - 600
Максимальная величина рабочих подач, м/мин - 10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 40/40/32
Мощность серводвигателей по осям X/Y/Z, кВт - 1,8/1,8/2,5

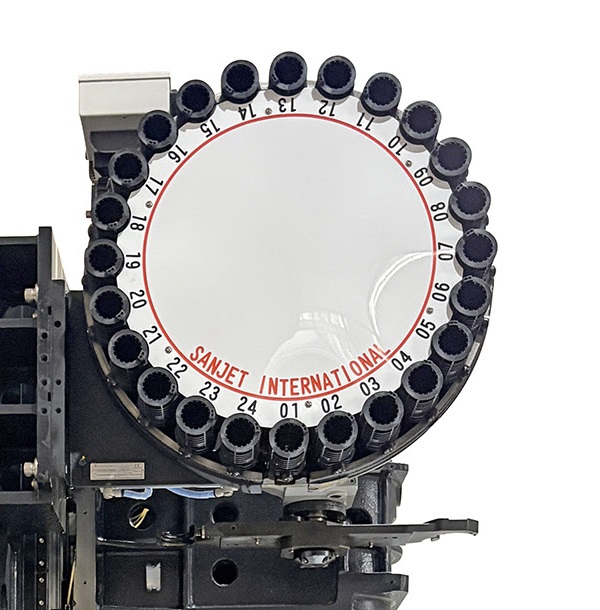

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 24 (32 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 80
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 130
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

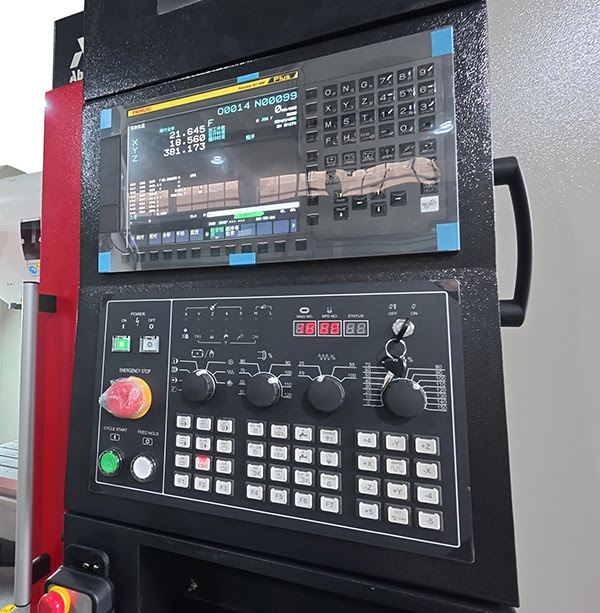

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
Количество управляемых осей - 3 (4 с доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15" - опция)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45/RS232C
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
контроль срока службы инструмента
метрическая и дюймовая системы

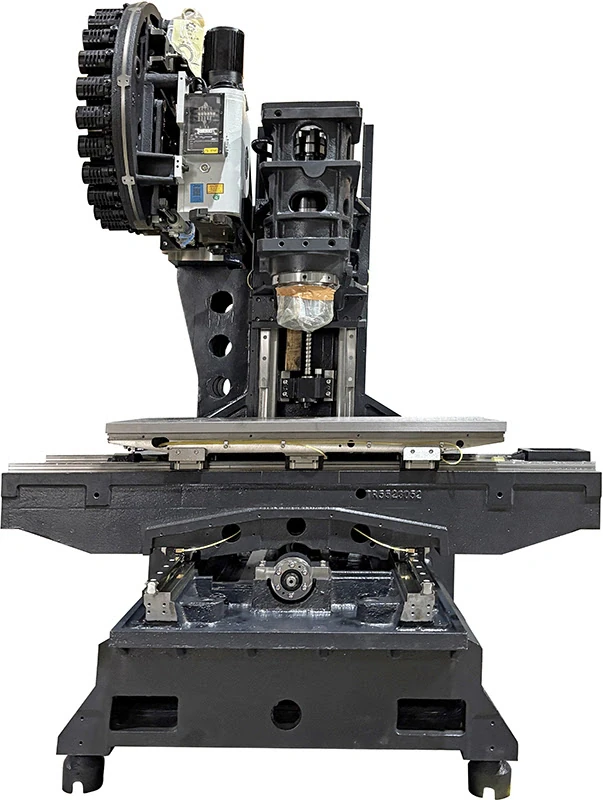

ОСОБЕННОСТИ КОНСТРУКЦИИ

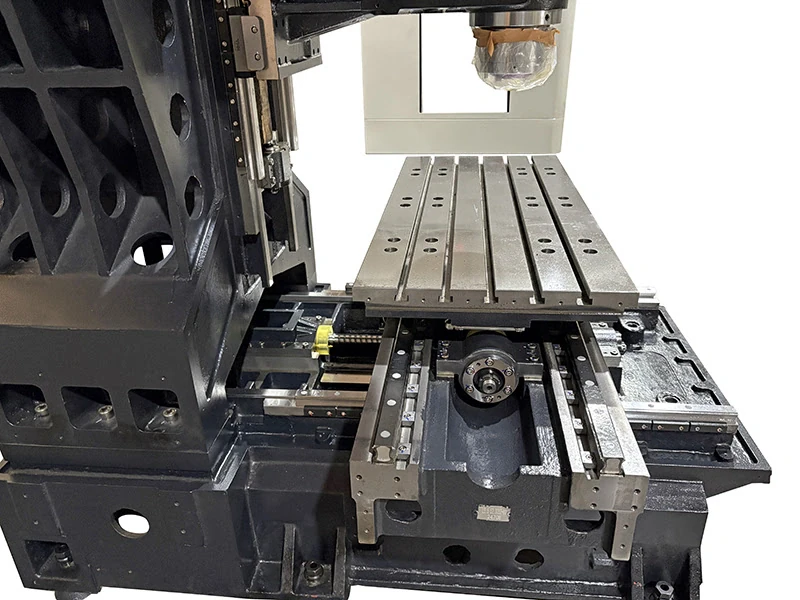

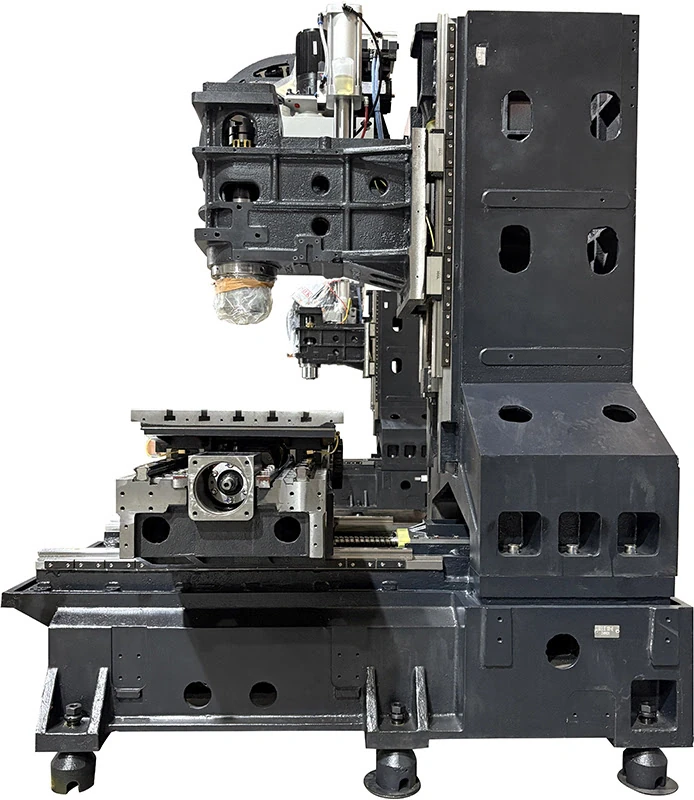

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Откатная конструкция бака для СОЖ
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом

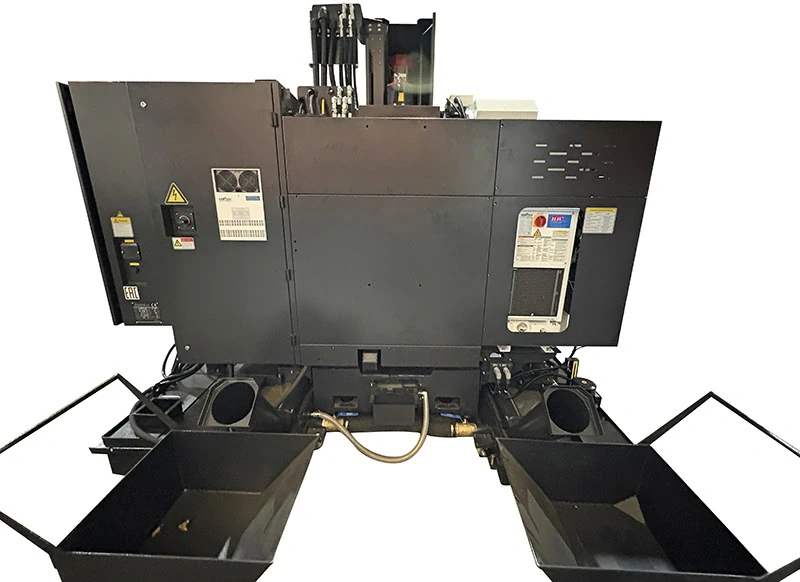

Система удаления стружки
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка

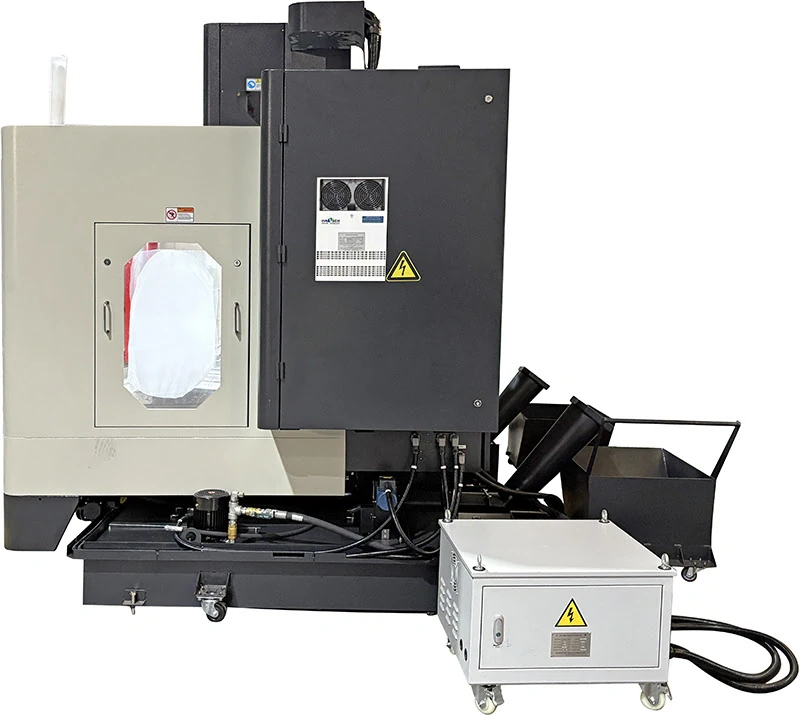

Трансформатор
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 30
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6 - 8
- объем бака СОЖ, л - 450

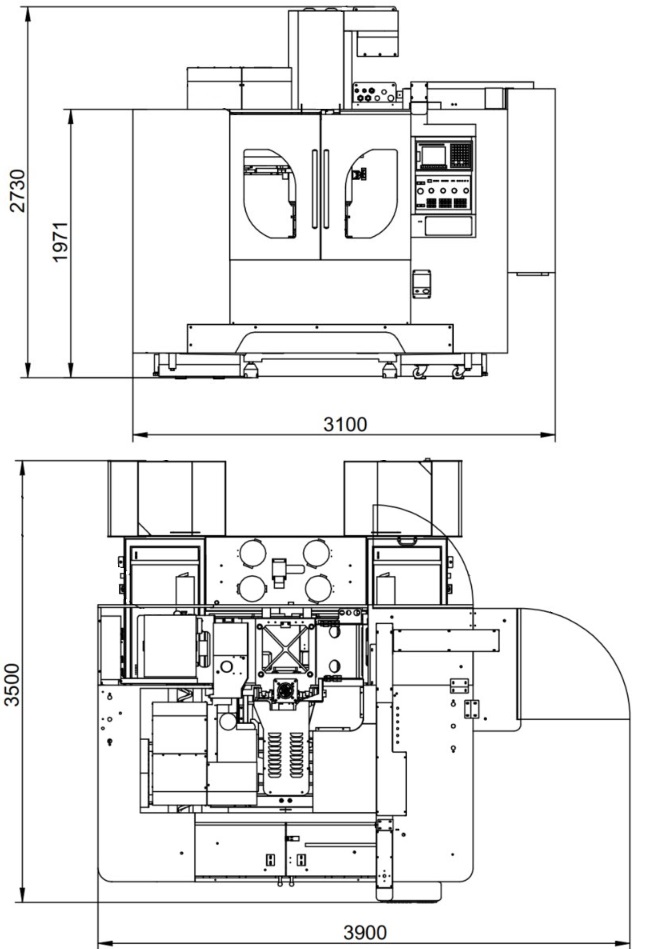

Габаритные размеры станка, мм
- длина - 3900
- ширина - 3500
- высота - 2730
Масса ориентировочная, кг - 6150
