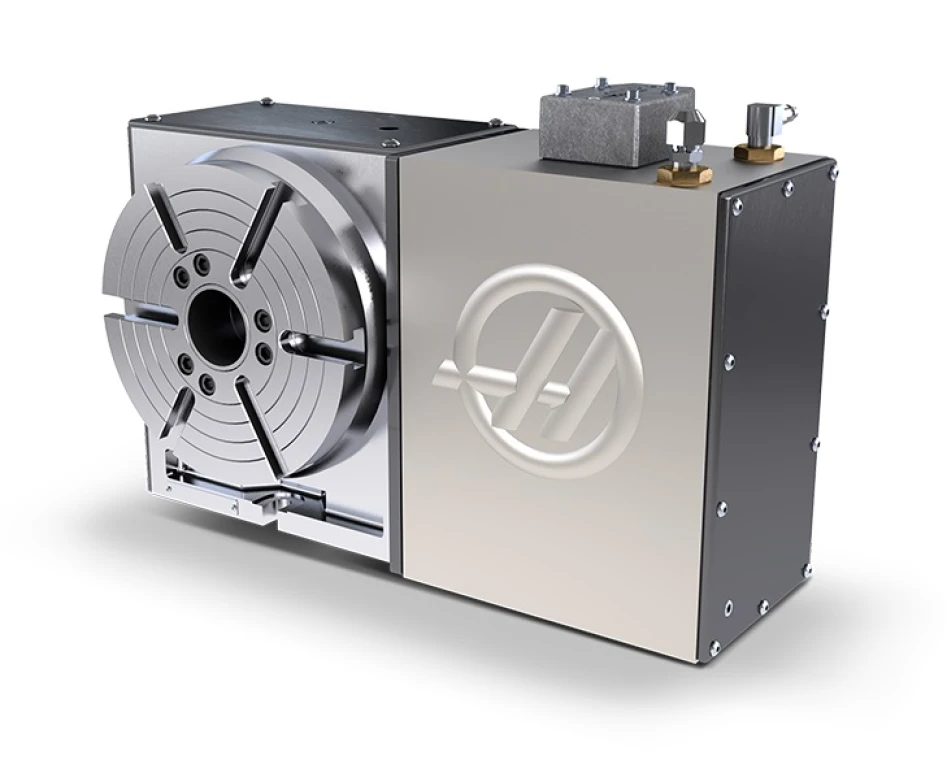

Поворотный стол HRT210HT с сервоприводом с высоким крутящим моментом
HRT210HTАрхив
Поворотный стол с высокомоментным сервоприводом, 522 Нм, диаметр планшайбы 210 мм. Допускается как вертикальная, так и горизонтальная установка. Для работы в качестве полноценной 4-ой оси требуется фрезерный станок Haas с версией софта 18.00 или более поздней.
СервисОбучениеЛизингЛогистика
Тип поворотного стола
Поворотный
Диаметр планшайбы, мм
210
Макс. скорость вращения, об/мин
100
Макс. крутящий момент, Нм
522
Бренд
Haas
Вид номенклатуры
Поворотные и наклонно-поворотные фрезерные столы
Основные параметры
Тип поворотного стола
Поворотный
Диаметр планшайбы, мм
210
Макс. скорость вращения, об/мин
100
Макс. крутящий момент, Нм
522
Бренд
Haas
Вид номенклатуры
Поворотные и наклонно-поворотные фрезерные столы
Технические характеристики
ПЛАНШАЙБА
Диаметр планшайбы стола, мм - 210
Диаметр планшайбы задней опоры, мм -
Количество радиальных T-пазов, шт. - 6 х 60°
Ширина Т-образных пазов, мм - 12H7
Диаметр направляющего отверстия, мм - 50,8 ±0,013 (сквозное)
Вариант крепления на столе станка - вертик./горизонт.
Максимальный вес на планшайбе с поджимом задней опорой, кг - 74,8
Максимальный вес на планшайбе без поджима задней опорой, кг - 37,4
ШПИНДЕЛЬ
Макс. скорость вращения, град/сек - 100
Момент вращения, Нм - 522
Макс. биение, мм - 0,013
Высота центра планшайбы, мм - 152,4 ±0,03
Передаточное отношение - 90:1
Тормозной момент, Нм - 271
ПАРАМЕТРЫ ВРАЩЕНИЯ
Точность вращения, угл. сек. - ±15
Повторяемость, угл. сек. - ±10
Угловая дискретность (разрешение), град. - 0,001
ОБЩИЕ ДАННЫЕ
Тип двигателя - бесщеточный сервопривод
Размеры плиты для крепления заготовок, мм -
Макс. давление воздуха, бар - 10,3
Макс. рабочая температура окружающей среды, °С - 38
Вес стола, кг - 74,8
Габаритные размеры, мм - 470 х 178 х 315
Требуемая версия ПО фрезерного станка HAAS - 18.00 или выше
КОМПЛЕКТАЦИЯ
необходимая электропроводка для подключения к станку
