Максимальная толщина листа, мм (Конструкционная cталь)
25
Максимальная толщина листа, мм (Нержавеющая сталь)
16
Максимальная толщина листа, мм (Алюминий)
14
Максимальная толщина листа, мм (Латунь)
10
Максимальная толщина листа, мм (Медь)
5
Кабинетная защита
Есть
Бренд
Abamet.ru
Вид номенклатуры
Станки для лазерной резки металла

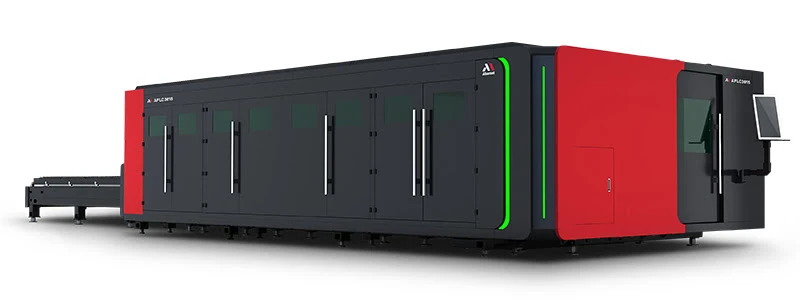

Основные технические характеристики:
Модуль резки и смены палет:
Максимальный размер обрабатываемого листа, мм - 3000x1500
Перемещение по осям X/Y/Z, мм - 3050/1550/300
Максимальная длина трубы, мм - 6050
Тип привода осей X, Y - Шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость диагональных перемещений X/Y, м/мин - 120
Максимальное ускорение диагональных перемещений X/Y, G - 1,2
Точность позиционирования X/Y, мм/м: - ± 0,03
Повторяемость X/Y, мм - ± 0,02
Время смены паллет, с - 16
Габариты ДхШхВ, мм -
Дополнительные опции
Чтобы оставить отзыв, необходимо авторизоваться
Основные параметры
Рабочая зона
1500х3000
Тип источника
Fiber (оптико-волоконный)
Мощность источника
6 кВт
Максимальная толщина листа, мм (Конструкционная cталь)
25
Максимальная толщина листа, мм (Нержавеющая сталь)
16
Максимальная толщина листа, мм (Алюминий)
14
Максимальная толщина листа, мм (Латунь)
10
Максимальная толщина листа, мм (Медь)
5
9400x3800x2400
Масса, кг - 9800
Оптоволоконный резонатор Raycus RFL-C6000S-CE:
Максимальная мощность лазера, Вт - 6000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 455x802x168
Масса, кг - 70
Система ЧПУ FSCUT:
Серия - FSCUT3000
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - CypCut
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-6000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 11
Габариты ДхШхВ, мм - 830x710x1240
Масса, кг - 130
Система удаления продуктов горения из зоны резки рекуперационного типа Power Space LW1204E-055 (опция)
Производительность прокачки воздуха, м³/ч - 4500
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 92
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1100x1100x1970
Масса, кг - 505
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На комбинированных установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением 1.2G от ведущего мирового поставщика промышленной автоматизации.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.
Сменщик палет.
Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими пинами и становится неподвижным.
Система захвата заготовки.
Четырехкулачковые пневматические патроны BEUT.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Допустимое сечение заготовки: 10-230 мм.
Система вентиляции зоны резки.
На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
Благодаря этому оптимизирован процесс удаления газов и продуктов горения.
Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Опционально возможно оснащение рекуперационной вытяжкой Power Space.
Лазерная система 6000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Режущая головка с автоматической фокусировкой Boci BLT421:
Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта CypCut.
Автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора.
Модернизированные оптический и газовый контуры.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Водяной контур охлаждения.
Охлаждение сопла.
Датчики давления и температуры.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP65.
Система водяного охлаждения резонатора и режущей головки:
Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения режущей головки.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT3000:
Разработана специально для комбинированных установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Горизонтальный монитор размером 27".
Вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты.
Трехступенчатый пирсинг.
Поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Интеллектуальная система защиты от столкновений.
Улучшенная обработка углов.
Автоматическая продувка линии подачи газа после смены типа вспомогательного газа.
Возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки.
Определение местоположения центра трубы, точки останова и повторного старта.
Высокоскоростное определение местоположения листа, точки останова и повторного старта.
Базовое программное обеспечение для управления модулем резки листового металла CypCut:
Предназначено для работы с системой ЧПУ FSCUT. Упрощает работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном.
Создание или импорт чертежа в форматах .DXF, .NC.
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Ручной или автоматический нестинг.
Задание параметров резки и последовательности обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
Базовое программное обеспечение для управления модулем резки труб TubePro:
Предназначено для работы с системой ЧПУ FSCUT.
Создание или импорт чертежа в .IGS и прочих 3D-форматах.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
Внешнее программное обеспечение CypNest Pro (опция):
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа.
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.

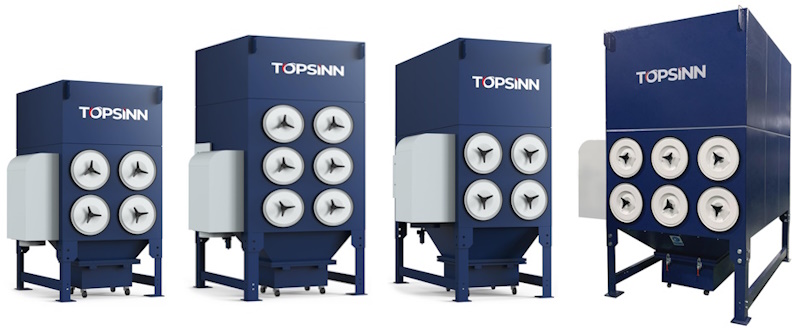

Система удаления продуктов горения рекуперационного типа Power Space (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 25
Нержавеющая сталь (резка N2 под высоким давлением), мм - 16
Алюминий (резка N2 под высоким давлением), мм - 14
Латунь (резка N2 под высоким давлением), мм - 14
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.
Базовая комплектация:
Cварная стальная станина, стальной портал.
Четырехкулачковый пневматический патрон BEUT.
Высокоточные направляющие SHAC (Тайвань).
Шестерня-рейка YYC (Тайвань).
Сервоприводы и двигатели BOCI.
Система ЧПУ FSCUT3000С, ПО CypCut и TubePro.
Оптоволоконный резонатор Raycus.
Режущая головка с автоматической фокусировкой Boci.
Система водяного охлаждения резонатора и режущей головки.
Сменщик палет.
Автоматическая система смазки.
Автоматическая система смены газов (O2, N2, Air) SMC.
Камеры для наблюдения за процессом резки.
Стабилизатор напряжения.
Система вентиляции зоны резки.
Дополнительные опции:
Рекуперационная вытяжка Power Space.
Установка программного обеспечения CypNest.
Установка программного обеспечения TubesT.
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 27
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 15
Максимальное давление при резке, атм - 14
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
Гарантия:
На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 24 месяца
Кабинетная защита
Есть
Бренд
Abamet.ru
Вид номенклатуры
Станки для лазерной резки металла

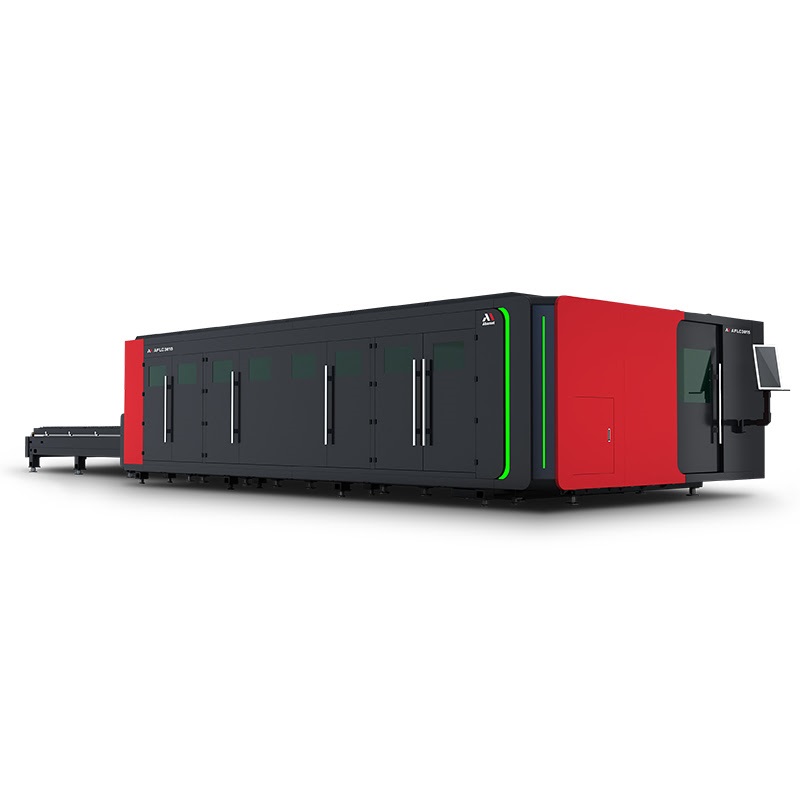

Технические характеристики
Основные технические характеристики:
Модуль резки и смены палет:
Максимальный размер обрабатываемого листа, мм - 3000x1500
Перемещение по осям X/Y/Z, мм - 3050/1550/300
Максимальная длина трубы, мм - 6050
Тип привода осей X, Y - Шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость диагональных перемещений X/Y, м/мин - 120
Максимальное ускорение диагональных перемещений X/Y, G - 1,2
Точность позиционирования X/Y, мм/м: - ± 0,03
Повторяемость X/Y, мм - ± 0,02
Время смены паллет, с - 16
Габариты ДхШхВ, мм - 9400x3800x2400
Масса, кг - 9800
Оптоволоконный резонатор Raycus RFL-C6000S-CE:
Максимальная мощность лазера, Вт - 6000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 455x802x168
Масса, кг - 70
Система ЧПУ FSCUT:
Серия - FSCUT3000
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - CypCut
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-6000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 40
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 11
Габариты ДхШхВ, мм - 830x710x1240
Масса, кг - 130
Система удаления продуктов горения из зоны резки рекуперационного типа Power Space LW1204E-055 (опция)
Производительность прокачки воздуха, м³/ч - 4500
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 92
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1100x1100x1970
Масса, кг - 505
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На комбинированных установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением 1.2G от ведущего мирового поставщика промышленной автоматизации.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.
Сменщик палет.
Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими пинами и становится неподвижным.
Система захвата заготовки.
Четырехкулачковые пневматические патроны BEUT.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Допустимое сечение заготовки: 10-230 мм.
Система вентиляции зоны резки.
На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
Благодаря этому оптимизирован процесс удаления газов и продуктов горения.
Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Опционально возможно оснащение рекуперационной вытяжкой Power Space.
Лазерная система 6000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Режущая головка с автоматической фокусировкой Boci BLT421:
Лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ.
Мониторинг состояния лазерной головы напрямую из управляющего софта CypCut.
Автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора.
Модернизированные оптический и газовый контуры.
4 защитных стекла для защиты коллиматорной и фокусирующей линз.
Водяной контур охлаждения.
Охлаждение сопла.
Датчики давления и температуры.
Светодиодная индикация состояния лазерной головы.
Интегрированная герметичная конструкция, класс IP65.
Система водяного охлаждения резонатора и режущей головки:
Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения режущей головки.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT3000:
Разработана специально для комбинированных установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Горизонтальный монитор размером 27".
Вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты.
Трехступенчатый пирсинг.
Поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Интеллектуальная система защиты от столкновений.
Улучшенная обработка углов.
Автоматическая продувка линии подачи газа после смены типа вспомогательного газа.
Возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки.
Определение местоположения центра трубы, точки останова и повторного старта.
Высокоскоростное определение местоположения листа, точки останова и повторного старта.
Базовое программное обеспечение для управления модулем резки листового металла CypCut:
Предназначено для работы с системой ЧПУ FSCUT. Упрощает работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном.
Создание или импорт чертежа в форматах .DXF, .NC.
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Ручной или автоматический нестинг.
Задание параметров резки и последовательности обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
Базовое программное обеспечение для управления модулем резки труб TubePro:
Предназначено для работы с системой ЧПУ FSCUT.
Создание или импорт чертежа в .IGS и прочих 3D-форматах.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.
Внешнее программное обеспечение CypNest Pro (опция):
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа.
Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Система удаления продуктов горения рекуперационного типа Power Space (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 25
Нержавеющая сталь (резка N2 под высоким давлением), мм - 16
Алюминий (резка N2 под высоким давлением), мм - 14
Латунь (резка N2 под высоким давлением), мм - 14
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.
Базовая комплектация:
Cварная стальная станина, стальной портал.
Четырехкулачковый пневматический патрон BEUT.
Высокоточные направляющие SHAC (Тайвань).
Шестерня-рейка YYC (Тайвань).
Сервоприводы и двигатели BOCI.
Система ЧПУ FSCUT3000С, ПО CypCut и TubePro.
Оптоволоконный резонатор Raycus.
Режущая головка с автоматической фокусировкой Boci.
Система водяного охлаждения резонатора и режущей головки.
Сменщик палет.
Автоматическая система смазки.
Автоматическая система смены газов (O2, N2, Air) SMC.
Камеры для наблюдения за процессом резки.
Стабилизатор напряжения.
Система вентиляции зоны резки.
Дополнительные опции:
Рекуперационная вытяжка Power Space.
Установка программного обеспечения CypNest.
Установка программного обеспечения TubesT.
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 27
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 15
Максимальное давление при резке, атм - 14
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
Гарантия:
На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
