Максимальная толщина листа, мм (Конструкционная cталь)
22
Максимальная толщина листа, мм (Нержавеющая сталь)
10
Максимальная толщина листа, мм (Алюминий)
6
Максимальная толщина листа, мм (Латунь)
6
Максимальная толщина листа, мм (Медь)
3
Кабинетная защита
Нет
Бренд
Abamet.ru
Вид номенклатуры
Станки для лазерной резки металла

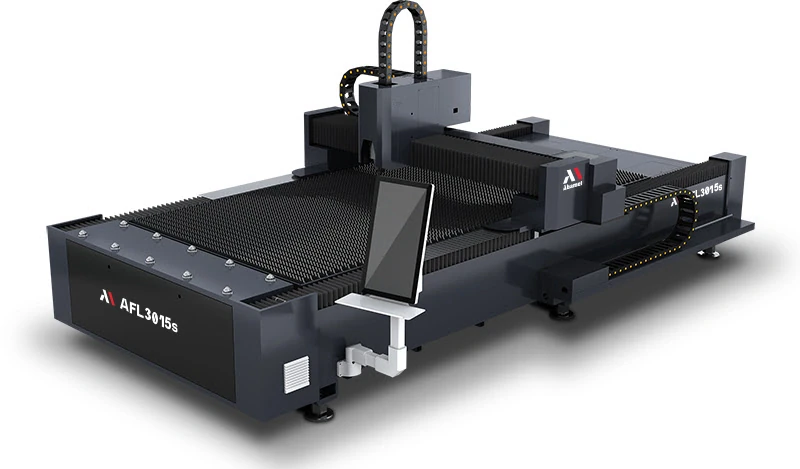

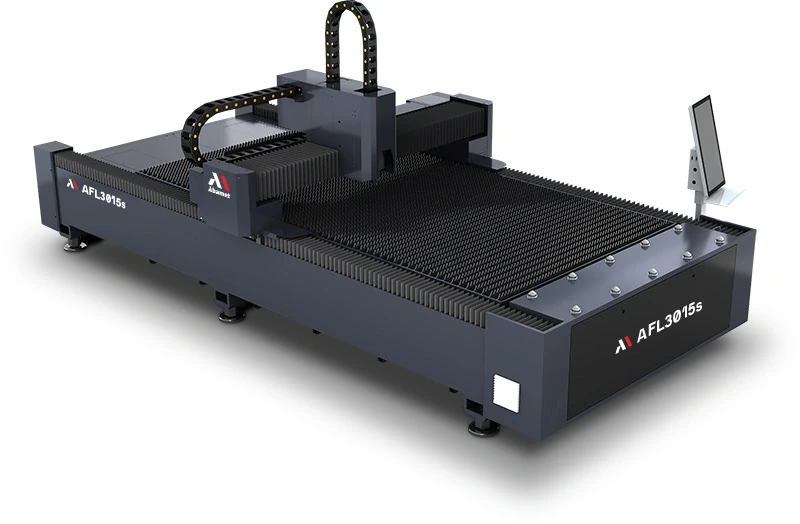

Основные технические характеристики:
Основной модуль:
Максимальный размер обрабатываемого листа, мм - 3000х1500
Перемещение по осям X/Y/Z, мм - 3050/1550/130
Тип привода осей X, Y - Шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость диагональных перемещений X/Y, м/мин - 110
Максимальное ускорение диагональных перемещений X/Y, G - 1
Точность позиционирования X/Y, мм/м: - ± 0,03
Повторяемость X/Y, мм - ± 0,02
Габариты ДхШхВ, мм - 4677x2827x2000
-
Дополнительные опции
Чтобы оставить отзыв, необходимо авторизоваться
Основные параметры
Рабочая зона
1500х3000
Тип источника
Fiber (оптико-волоконный)
Мощность источника
3 кВт
Максимальная толщина листа, мм (Конструкционная cталь)
22
Максимальная толщина листа, мм (Нержавеющая сталь)
10
Максимальная толщина листа, мм (Алюминий)
6
Максимальная толщина листа, мм (Латунь)
6
Максимальная толщина листа, мм (Медь)
3
Масса, кг
2000
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
Максимальная мощность лазера, Вт - 3000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 485x727x172
Масса, кг - 55
Система ЧПУ FSCUT:
Серия - FSCUT2000E
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - CypCut
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-3000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 22
Напряжение и частота, В/Гц - 220/50
Мощность, кВт - 4,3
Габариты ДхШхВ, мм - 730x550x1020
Масса, кг - 86
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin HXHJ-XF04 (опция)
Производительность прокачки воздуха, м³/ч - 4000
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 52
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1200x1100x2270
Масса, кг - 505
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На станках лазерной резки Abamet AFL(s) используются бесщеточные серводвигатели и драйверы INOVANCE с ускорением 1.0G от ведущего мирового поставщика промышленной автоматизации.
Лазерная система 3000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Режущая головка с автоматической фокусировкой BOCI BLT310:
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
водяной контур охлаждения,
ломкие винты для защиты лазерной головы от соударений, позволяют быстро ввести станок в работу в случае сильного удара,
датчик температуры защитного стекла для защиты от перегрева и повреждения,
датчик давления вспомогательного газа,
линзы картриджного типа для быстрого обслуживания оптики головы,
3 защитных стекла для защиты коллиматорной и фокусирующей линз,
диапазон фокусировки ±40 мм, точность фокусировки ±0.01 мм,
скорость перемещения фокусирующей линзы до 300 мм/с,
охлаждение сопла для более стабильной обработки и продления срока службы сопел,
вес головки - 4.5 кг,
интегрированная герметичная конструкция, класс IP64.
Система водяного охлаждения резонатора и режущей головки:
экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT2000E:
разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
трехступенчатый пирсинг,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
определение местоположения листа, точки останова и повторного старта.
Базовое программное обеспечение CypCut:
предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.

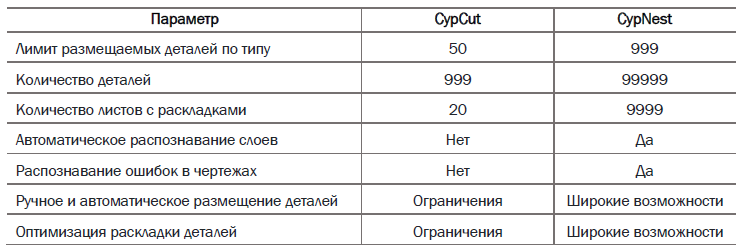

Внешнее программное обеспечение CypNest Pro (опция):
предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,

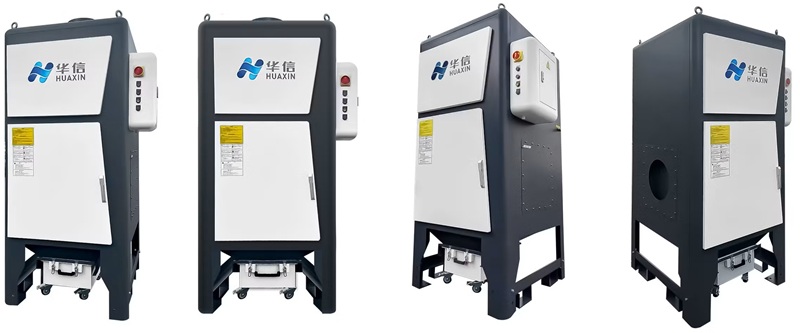

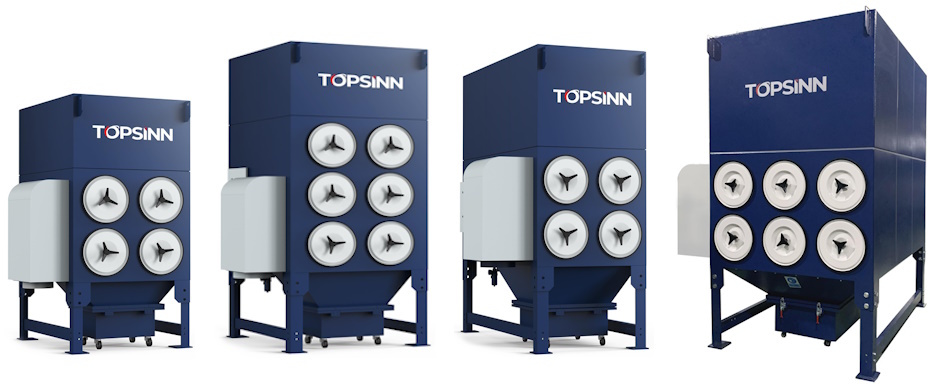

Система удаления продуктов горения рекуперационного типа Huaxin HXHJ-XF (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 22
Нержавеющая сталь (резка N2 под высоким давлением), мм - 10
Алюминий (резка N2 под высоким давлением), мм - 6
Латунь (резка N2 под высоким давлением), мм - 6
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.
Базовая комплектация:
сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели INOVANCE,
сервоприводы и двигатели BOCI
система ЧПУ FSCUT2000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT310,
система водяного охлаждения резонатора и режущей головки,
автоматическая система смазки,
стабилизатор напряжения,
Дополнительные опции:
центробежная вытяжка (улитка),
рекуперационная вытяжка Huaxin HXHJ-XF,
установка программного обеспечения CypNest,
модуль обработки труб диаметром 20-230 мм.
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 27
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 15
Максимальное давление при резке, атм - 14
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
Гарантия:
На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 24 месяца
Кабинетная защита
Нет
Бренд
Abamet.ru
Вид номенклатуры
Станки для лазерной резки металла
Технические характеристики
Основные технические характеристики:
Основной модуль:
Максимальный размер обрабатываемого листа, мм - 3000х1500
Перемещение по осям X/Y/Z, мм - 3050/1550/130
Тип привода осей X, Y - Шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость диагональных перемещений X/Y, м/мин - 110
Максимальное ускорение диагональных перемещений X/Y, G - 1
Точность позиционирования X/Y, мм/м: - ± 0,03
Повторяемость X/Y, мм - ± 0,02
Габариты ДхШхВ, мм - 4677x2827x2000
Масса, кг - 2000
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
Максимальная мощность лазера, Вт - 3000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 485x727x172
Масса, кг - 55
Система ЧПУ FSCUT:
Серия - FSCUT2000E
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - CypCut
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-3000:
Номинальная пропускная способность помпы, л/мин - 66
Объем бака охлаждающей жидкости, л - 22
Напряжение и частота, В/Гц - 220/50
Мощность, кВт - 4,3
Габариты ДхШхВ, мм - 730x550x1020
Масса, кг - 86
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin HXHJ-XF04 (опция)
Производительность прокачки воздуха, м³/ч - 4000
Количество сменных фильтрующих элементов - 4
Площадь фильтрующих элементов (общая), м² - 52
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 5,5
Габариты ДхШхВ, мм - 1200x1100x2270
Масса, кг - 505
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На станках лазерной резки Abamet AFL(s) используются бесщеточные серводвигатели и драйверы INOVANCE с ускорением 1.0G от ведущего мирового поставщика промышленной автоматизации.
Лазерная система 3000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Режущая головка с автоматической фокусировкой BOCI BLT310:
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
водяной контур охлаждения,
ломкие винты для защиты лазерной головы от соударений, позволяют быстро ввести станок в работу в случае сильного удара,
датчик температуры защитного стекла для защиты от перегрева и повреждения,
датчик давления вспомогательного газа,
линзы картриджного типа для быстрого обслуживания оптики головы,
3 защитных стекла для защиты коллиматорной и фокусирующей линз,
диапазон фокусировки ±40 мм, точность фокусировки ±0.01 мм,
скорость перемещения фокусирующей линзы до 300 мм/с,
охлаждение сопла для более стабильной обработки и продления срока службы сопел,
вес головки - 4.5 кг,
интегрированная герметичная конструкция, класс IP64.
Система водяного охлаждения резонатора и режущей головки:
экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT2000E:
разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
трехступенчатый пирсинг,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
определение местоположения листа, точки останова и повторного старта.
Базовое программное обеспечение CypCut:
предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.
Внешнее программное обеспечение CypNest Pro (опция):
предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
Система удаления продуктов горения рекуперационного типа Huaxin HXHJ-XF (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 22
Нержавеющая сталь (резка N2 под высоким давлением), мм - 10
Алюминий (резка N2 под высоким давлением), мм - 6
Латунь (резка N2 под высоким давлением), мм - 6
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.
Базовая комплектация:
сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели INOVANCE,
сервоприводы и двигатели BOCI
система ЧПУ FSCUT2000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT310,
система водяного охлаждения резонатора и режущей головки,
автоматическая система смазки,
стабилизатор напряжения,
Дополнительные опции:
центробежная вытяжка (улитка),
рекуперационная вытяжка Huaxin HXHJ-XF,
установка программного обеспечения CypNest,
модуль обработки труб диаметром 20-230 мм.
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 27
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 15
Максимальное давление при резке, атм - 14
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
Гарантия:
На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
