Станки для лазерной резки металла

Под заказ

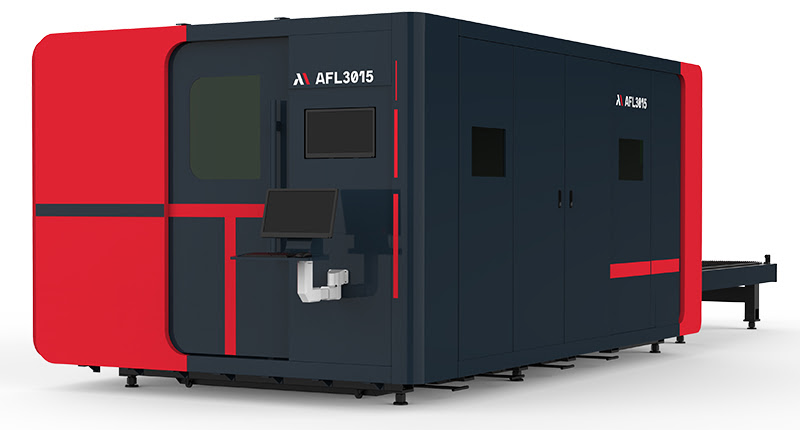

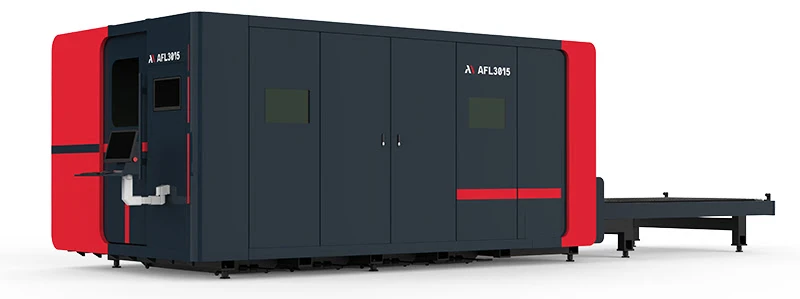

Установка лазерной резки металла 1500x3000, 3 кВт AFL3015

Установка лазерной резки металла 1500x3000, 3 кВт AFL3015

AFL3015-3kWПод заказ

Оптоволоконный станок лазерной резки металла. Рабочее поле: 3000х1500 мм. Система ЧПУ: CypCut. Лазерный источник: Raycus. Мощность источника: 3 КВт. Максимальная скорость перемещений: 160 м/мин. Ускорение: 1.5G.

От 24 983 548,34 KZT

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 373 554,63 CN¥ по курсу на 29.04.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Рабочая зона

1500х3000

Тип источника

Fiber (оптико-волоконный)

Мощность источника

3 кВт

Максимальная толщина листа, мм (Конструкционная cталь)

Максимальная толщина листа, мм (Нержавеющая сталь)

Максимальная толщина листа, мм (Алюминий)

Максимальная толщина листа, мм (Латунь)

Максимальная толщина листа, мм (Медь)

Кабинетная защита

Есть

Бренд

Abamet.ru

Вид номенклатуры

Станки для лазерной резки металла

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 3000х1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/300
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 160
- Максимальное ускорение диагональных перемещений X/Y, G - 1,5
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Рабочая зона

1500х3000

Тип источника

Fiber (оптико-волоконный)

Мощность источника

3 кВт

Максимальная толщина листа, мм (Конструкционная cталь)

Максимальная толщина листа, мм (Нержавеющая сталь)

Максимальная толщина листа, мм (Алюминий)

Максимальная толщина листа, мм (Латунь)

Максимальная толщина листа, мм (Медь)

Технические характеристики

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 3000х1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/300
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 160
- Максимальное ускорение диагональных перемещений X/Y, G - 1,5
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- Габариты ДхШхВ, мм - 8200х2600х2400
- Масса, кг - 7000
Оптоволоконный резонатор Raycus RFL-C3000S-CE:
- Максимальная мощность лазера, Вт - 3000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 485x727x172
- Масса, кг - 55
Система ЧПУ FSCUT:
- Серия - FSCUT2000E
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-3000:
- Номинальная пропускная способность помпы, л/мин - 66
- Объем бака охлаждающей жидкости, л - 22
- Напряжение и частота, В/Гц - 220/50
- Мощность, кВт - 4,3
- Габариты ДхШхВ, мм - 730x550x1020
- Масса, кг - 86
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin HXHJ-XF04 (опция)
- Производительность прокачки воздуха, м³/ч - 4000
- Количество сменных фильтрующих элементов - 4
- Площадь фильтрующих элементов (общая), м² - 52
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 5,5
- Габариты ДхШхВ, мм - 1200x1100x2270
- Масса, кг - 505

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ HISION за один установ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Система перемещения:

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением до 1.5G от ведущего мирового поставщика FSCUT.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.

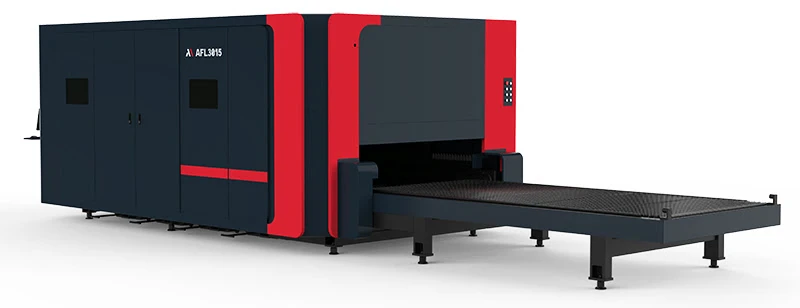

Защитная кабина и сменщик палет.

Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Для упрощения обслуживания станка по бокам кабины предусмотрены дополнительные двери со смотровыми окнами.
Кабина станка полностью герметична, зона загрузки паллет защищена подвижной шторкой.
Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими зажимами и становится неподвижным.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
В крыше установлены приточные вентиляторы для лучшего удаления продуктов горения.
Опционально возможно оснащение рекуперационной вытяжкой Huaxin HXHJ-XF.

Лазерная система 3000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

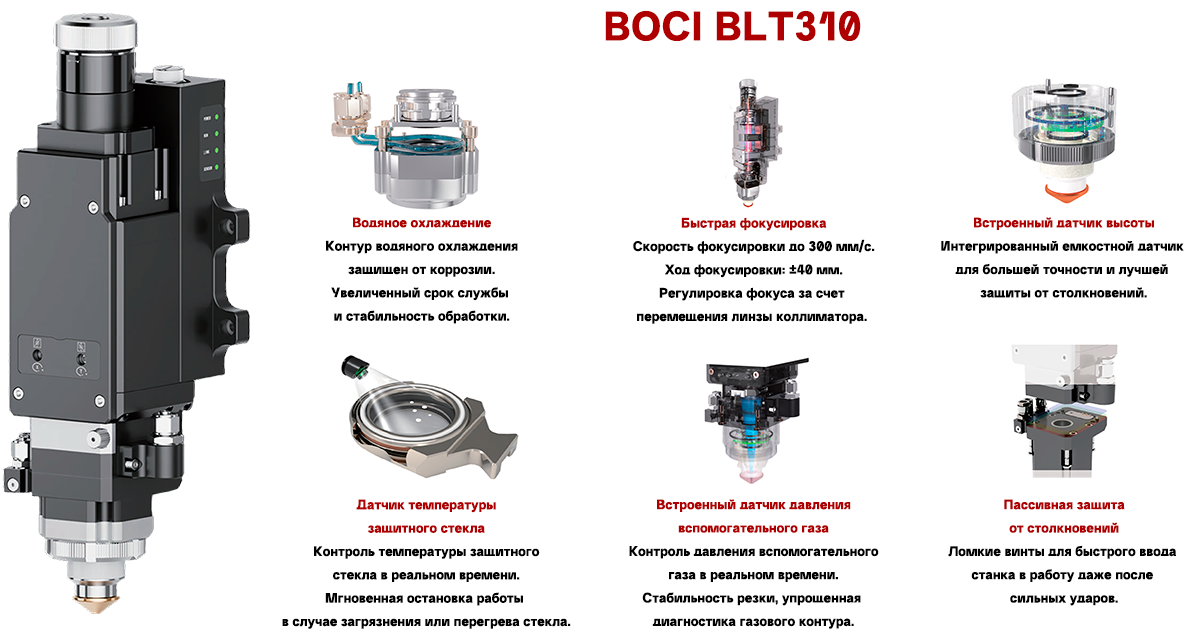

Режущая головка с автоматической фокусировкой BOCI BLT310:

автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
водяной контур охлаждения,
ломкие винты для защиты лазерной головы от соударений, позволяют быстро ввести станок в работу в случае сильного удара,
датчик температуры защитного стекла для защиты от перегрева и повреждения,
датчик давления вспомогательного газа,
линзы картриджного типа для быстрого обслуживания оптики головы,
3 защитных стекла для защиты коллиматорной и фокусирующей линз,
диапазон фокусировки ±40 мм, точность фокусировки ±0.01 мм,
скорость перемещения фокусирующей линзы до 300 мм/с,
охлаждение сопла для более стабильной обработки и продления срока службы сопел,
вес головки - 4.5 кг,
интегрированная герметичная конструкция, класс IP64.

Система водяного охлаждения резонатора и режущей головки:

экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT2000E:

разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты,
трехступенчатый пирсинг,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение CypCut:

предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.

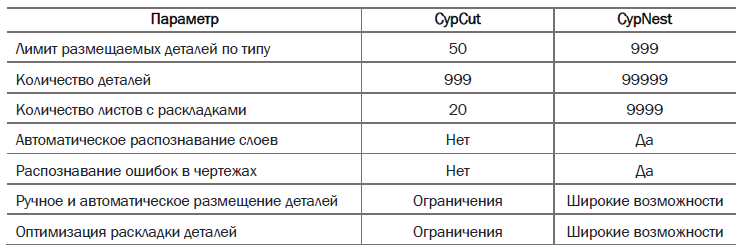

Внешнее программное обеспечение CypNest Pro (в базе для FSCUT8000, опция для FSCUT 2000/4000/6000):

предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
интеллектуальные стратегии поиска оптимальной последовательности обработки.

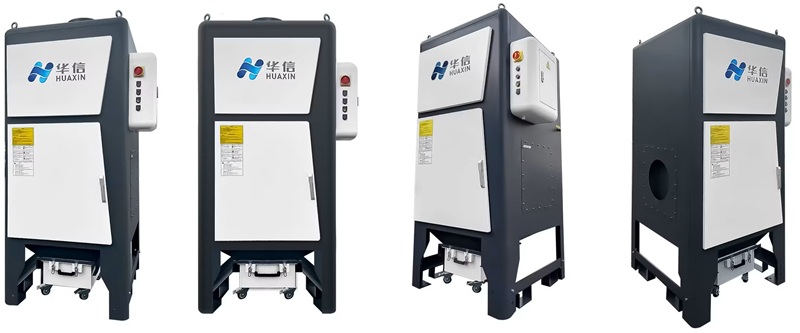

Система удаления продуктов горения рекуперационного типа Huaxin HXHJ-XF (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 22
Нержавеющая сталь (резка N2 под высоким давлением), мм - 10
Алюминий (резка N2 под высоким давлением), мм - 6
Латунь (резка N2 под высоким давлением), мм - 6
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.

Базовая комплектация:

сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели BOCI,
система ЧПУ FSCUT2000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT310,
система водяного охлаждения резонатора и режущей головки,
сменщик палет,
автоматическая система смазки,
автоматическая система смены газов SMC,
камеры для наблюдения за процессом резки,
стабилизатор напряжения,
центробежная вытяжка (улитка).

Дополнительные опции:

рекуперационная вытяжка Huaxin HXHJ-XF,
установка программного обеспечения CypNest,

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 15
- Максимальное давление при резке, атм - 14
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01

Требования к подключению и месту установки указаны в руководстве по эксплуатации.

Гарантия:

На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 24 месяца
