Максимальное раскрытие без учета адаптеров инструмента, мм
545
Максимальная скорость подъема, мм/с
200
Расстояние между боковыми колоннами, мм
2190
Глубина проемов в боковых колоннах, мм
400
Бренд
Abamet.ru
Вид номенклатуры
Листогибочные прессы
Основные технические характеристики:
Максимальное усилие гибки, кН - 800
Максимальная длина гиба, мм - 2500
Расстояние между боковыми колоннами, мм - 2190
Глубина проемов в боковых колоннах, мм - 400
Максимальное раскрытие:
От верхней балки до нижнего адаптера инструмента, мм - 450
С учетом адаптеров инструмента, мм - 330
Параметры перемещения верхней балки (оси Y1 и Y2):
Максимальный ход, мм - 250
Точность позиционирования, мм - ± 0,01
Максимальная скорость опускания, мм/с - 200
-
Дополнительные опции
Чтобы оставить отзыв, необходимо авторизоваться
Основные параметры
Тип главного привода листогибa
Электромеханический
Тип крепления инструмента
Promecam (European)
Длина гиба, мм
2500
Максимальное усилие гибки, кН
800
Максимальная рабочая скорость, мм/с
30
Максимальный ход верхней балки, мм
250
Максимальная скорость опускания, мм/с
200
Максимальное раскрытие без учета адаптеров инструмента, мм
545
Максимальная рабочая скорость, мм/с
30
Максимальная скорость подъема, мм/с - 200
Программное управление перемещением задних упоров по оси X:
Максимальный ход, мм - 500
Максимальное базирование на 1/2/3 точках упоров, мм - 500/530/885
Точность позиционирования, мм - ± 0,01
Максимальная скорость, мм/с - 250
Программное управление перемещением задних упоров по оси R (базовая комплектация):
Максимальный ход, мм - 150
Точность позиционирования, мм - ± 0,01
Максимальная скорость, мм/с - 130
Программное управление перемещением задних упоров по осям Z1+Z2 (базовая комплектация):
Точность позиционирования, мм - ± 0,1
Максимальная скорость, мм/с - 250
Ориентировочные массо-габаритные показатели:
Масса, кг - 7000
Ширина, мм - 3230
Глубина, мм - 1510
Высота, мм - 2500
Максимальная мощность сервомотора, кВт - 2х20

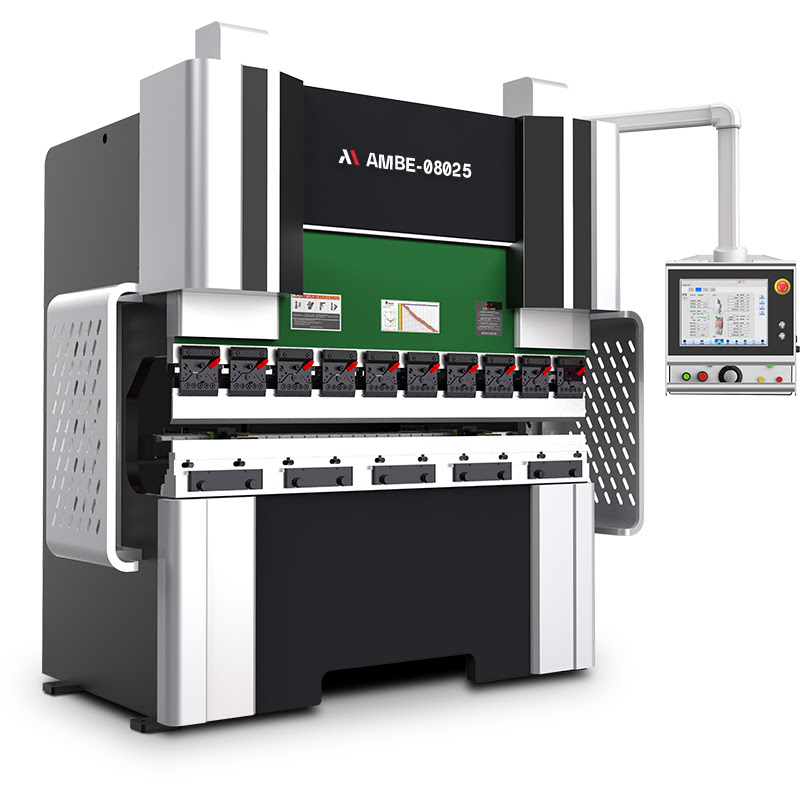

Конструкция электромеханического станка серии AMBE:
Преимущества листогибочного пресса с электромеханическим приводом верхней балки:
Высокая точность: использование ШВП обеспечивает высокую точность позиционирования верхней балки, что позволяет достичь высокой точности гибки металла. Это особенно важно при работе с тонколистовым металлом или при производстве сложных деталей.
Высокая скорость: В отличие от гидравлических прессов позиционирование и контроль скорости верхней балки осуществляется за счет управления серводвигателем, а не гидравлическими клапанами. Такая схема позволяет значительно увеличить скорость холостого и рабочего перемещения верхней балки при сохранении требуемой точности.
Плавность движения: благодаря использованию ШВП, движение верхней балки происходит плавно и без рывков, что обеспечивает высокое качество гибки и уменьшает вероятность повреждения материала.
Долговечность: шарико-винтовая передача обладает высокой износостойкостью и долговечностью, что увеличивает срок службы оборудования.
Простота обслуживания: ШВП не требует сложного технического обслуживания, что упрощает эксплуатацию оборудования.
Экономическая эффективность: хотя стоимость электромеханических листогибочных прессов с ШВП может быть выше, чем у других типов прессов, они могут снизить затраты на производство благодаря своей эффективности, простому обслуживанию и долговечности.
Экологичность и низкий уровень шума: полностью электрическая схема управления исключает использование гидравлического масла, уровень шума значительно ниже за счет отсутствия необходимости в гидравлическом насосе.
Система перемещения задних упоров (базовая комплектация):
Две линейных направляющих по оси Z для обеспечения точности перемещения и жесткости конструкции.
Автоматизированное перемещение задних упоров по осям X, R, Z1, Z2.
Шарико-винтовая пара для перемещения по оси X с точностью до 0.01 мм.
Шестерня-рейка для перемещения по осям R и Z с точностью до 0.1 мм.
Раскрытие и крепление инструмента:
Инструмент в базовой комплектации на всю длину гиба:
Схема станка:
Список параметров:
Длина гиба A, мм - 2500
Расстояние между колоннами B, мм - 2190
Максимальный ход C, мм - 250
Максимальное раскрытие D, мм - 330
Глубина проемов в боковых колоннах E, мм - 400
Высота нижней балки с учетом адаптера матриц F, мм - 950
Ширина нижней балки Z, мм - 70
Длина станка L, мм - 3230
Ширина станка W, мм - 1510
Высота станка H, мм - 2500
Система ЧПУ DELEM DA-53Tx (в базе):
Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной сенсорный TFT-дисплей с диагональю 15,6” и разрешением 1366х768 точек.
Объем памяти 1 Гб.
Один разъем для подключения USB.
Резервное копирование параметров и настроек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Система диагностики и индикации ошибок.
Мобильная панель управления.
Русифицированный интерфейс.
Функции программирования:
До 6 контролируемых осей: Y1, Y2, X, R, Z1, Z2.
Управление системой ЧПУ-бомбирования.
Прямое программирование без создания 2D чертежа.
Программирование инструментов для плющения.
Подсчет обработанных деталей.
База инструментов (30 пуансонов, 30 матриц).
База материалов и данных по коррекциям углов.
Виртуальная клавиатура.
Функции теоретического расчета:
Зон безопасности инструментов.
Требуемого усилия гибки и заплющивания.
Удлинения заготовки на каждом гибе, внесение пользовательских значений.
Длины развертки.
Дополнительные функции при установке опции "2D программирование для DA-53Tx":
Программирование в 2D формате, с масштабированием.
Симуляция и визуализация в 2D формате с масштабированием.
Автоматический подбор последовательности гибки с проверкой столкновений.
Управляемые оси R, X, ΔX, Z1, Z2 (конфигурация осей 7+1).
Увеличение раскрытия на 50 мм.
Считыватель штрих-кодов.
Лазерная система защиты оператора DSP.
Максимальная скорость подъема, мм/с
200
Расстояние между боковыми колоннами, мм
2190
Глубина проемов в боковых колоннах, мм
400
Бренд
Abamet.ru
Вид номенклатуры
Листогибочные прессы
Технические характеристики
Основные технические характеристики:
Максимальное усилие гибки, кН - 800
Максимальная длина гиба, мм - 2500
Расстояние между боковыми колоннами, мм - 2190
Глубина проемов в боковых колоннах, мм - 400
Максимальное раскрытие:
От верхней балки до нижнего адаптера инструмента, мм - 450
С учетом адаптеров инструмента, мм - 330
Параметры перемещения верхней балки (оси Y1 и Y2):
Максимальный ход, мм - 250
Точность позиционирования, мм - ± 0,01
Максимальная скорость опускания, мм/с - 200
Максимальная рабочая скорость, мм/с - 30
Максимальная скорость подъема, мм/с - 200
Программное управление перемещением задних упоров по оси X:
Максимальный ход, мм - 500
Максимальное базирование на 1/2/3 точках упоров, мм - 500/530/885
Точность позиционирования, мм - ± 0,01
Максимальная скорость, мм/с - 250
Программное управление перемещением задних упоров по оси R (базовая комплектация):
Максимальный ход, мм - 150
Точность позиционирования, мм - ± 0,01
Максимальная скорость, мм/с - 130
Программное управление перемещением задних упоров по осям Z1+Z2 (базовая комплектация):
Точность позиционирования, мм - ± 0,1
Максимальная скорость, мм/с - 250
Ориентировочные массо-габаритные показатели:
Масса, кг - 7000
Ширина, мм - 3230
Глубина, мм - 1510
Высота, мм - 2500
Максимальная мощность сервомотора, кВт - 2х20
Конструкция электромеханического станка серии AMBE:
Преимущества листогибочного пресса с электромеханическим приводом верхней балки:
Высокая точность: использование ШВП обеспечивает высокую точность позиционирования верхней балки, что позволяет достичь высокой точности гибки металла. Это особенно важно при работе с тонколистовым металлом или при производстве сложных деталей.
Высокая скорость: В отличие от гидравлических прессов позиционирование и контроль скорости верхней балки осуществляется за счет управления серводвигателем, а не гидравлическими клапанами. Такая схема позволяет значительно увеличить скорость холостого и рабочего перемещения верхней балки при сохранении требуемой точности.
Плавность движения: благодаря использованию ШВП, движение верхней балки происходит плавно и без рывков, что обеспечивает высокое качество гибки и уменьшает вероятность повреждения материала.
Долговечность: шарико-винтовая передача обладает высокой износостойкостью и долговечностью, что увеличивает срок службы оборудования.
Простота обслуживания: ШВП не требует сложного технического обслуживания, что упрощает эксплуатацию оборудования.
Экономическая эффективность: хотя стоимость электромеханических листогибочных прессов с ШВП может быть выше, чем у других типов прессов, они могут снизить затраты на производство благодаря своей эффективности, простому обслуживанию и долговечности.
Экологичность и низкий уровень шума: полностью электрическая схема управления исключает использование гидравлического масла, уровень шума значительно ниже за счет отсутствия необходимости в гидравлическом насосе.
Система перемещения задних упоров (базовая комплектация):
Две линейных направляющих по оси Z для обеспечения точности перемещения и жесткости конструкции.
Автоматизированное перемещение задних упоров по осям X, R, Z1, Z2.
Шарико-винтовая пара для перемещения по оси X с точностью до 0.01 мм.
Шестерня-рейка для перемещения по осям R и Z с точностью до 0.1 мм.
Раскрытие и крепление инструмента:
Инструмент в базовой комплектации на всю длину гиба:
Схема станка:
Список параметров:
Длина гиба A, мм - 2500
Расстояние между колоннами B, мм - 2190
Максимальный ход C, мм - 250
Максимальное раскрытие D, мм - 330
Глубина проемов в боковых колоннах E, мм - 400
Высота нижней балки с учетом адаптера матриц F, мм - 950
Ширина нижней балки Z, мм - 70
Длина станка L, мм - 3230
Ширина станка W, мм - 1510
Высота станка H, мм - 2500
Система ЧПУ DELEM DA-53Tx (в базе):
Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной сенсорный TFT-дисплей с диагональю 15,6” и разрешением 1366х768 точек.
Объем памяти 1 Гб.
Один разъем для подключения USB.
Резервное копирование параметров и настроек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Система диагностики и индикации ошибок.
Мобильная панель управления.
Русифицированный интерфейс.
Функции программирования:
До 6 контролируемых осей: Y1, Y2, X, R, Z1, Z2.
Управление системой ЧПУ-бомбирования.
Прямое программирование без создания 2D чертежа.
Программирование инструментов для плющения.
Подсчет обработанных деталей.
База инструментов (30 пуансонов, 30 матриц).
База материалов и данных по коррекциям углов.
Виртуальная клавиатура.
Функции теоретического расчета:
Зон безопасности инструментов.
Требуемого усилия гибки и заплющивания.
Удлинения заготовки на каждом гибе, внесение пользовательских значений.
Длины развертки.
Дополнительные функции при установке опции "2D программирование для DA-53Tx":
Программирование в 2D формате, с масштабированием.
Особенности конструкции и базовая комплектация:
Сварная С-образная станина, обработанная за один установ.
Сервосистема Inovance для управления перемещением верхней балки.
Оптические линейки Givi (Италия).
Система ЧПУ Delem DA-53Tx.
Панель ЧПУ на поворотной балке.
Система ЧПУ-бомбирования нижней балки (Wila type).
2 задних упора с ЧПУ-перемещением по осям X, R и Z.
Сервоусилители и серводвигатели Inovance.
Электрические компоненты Schneider Electric.
Быстрозажимные держатели пуансонов Promecam XDL-100T с возможностью установки инструмента снизу.
Система крепления матриц Promecam.
Быстрозажимные держатели инструмента с клиньями для точной регулировки высоты.
Мобильная педаль управления.
Освещение рабочей зоны.
Набор верхнего и нижнего инструмента на всю длину гиба.
Доступные опции:
2D программирование для Delem DA-53Tx.
Система ЧПУ Delem DA-66S (оси 8+1) + ПО технолога Delem Profile S2D
Система ЧПУ Delem DA-69S (оси 8+1) + ПО технолога Delem Profile S3D
