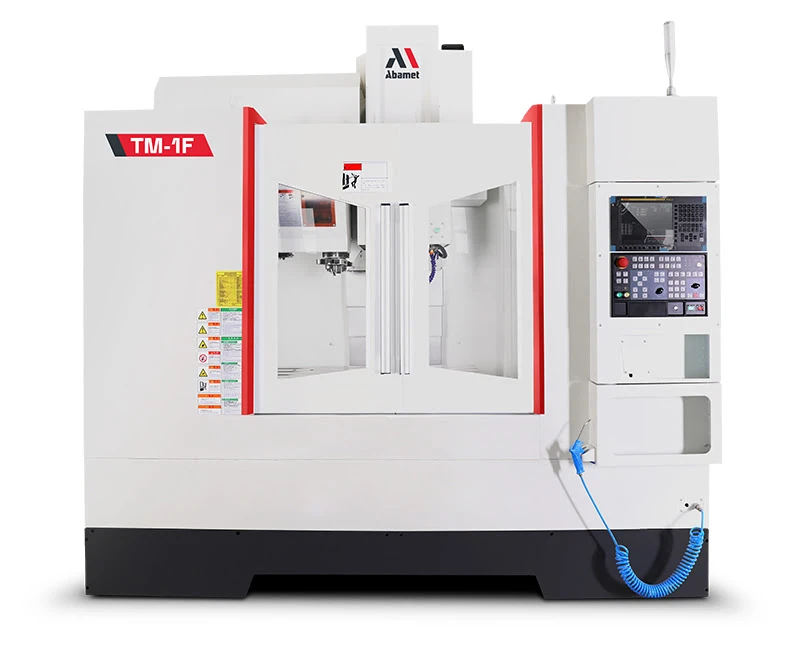

Abamet TM-1F - купить, цена на Фрезерный станок TM-1F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Ход по осям X/Y/Z, мм

800 / 500 / 500

Количество осей станка

3, 4 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1000x500

Перемещение по оси X, мм

800

Перемещение по оси Y, мм

500

Перемещение по оси Z, мм

500

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BT40

Емкость сменщика инструмента

24

Тип фрезерного станка

Вертикально-фрезерный

Бренд

Abamet.ru

Вид номенклатуры

Фрезерные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола, мм
- длина - 1000
- ширина - 500
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между Т-образными пазами, мм - 90
Максимально допустимая нагрузка на стол, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BT40
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/15 мин/макс), кВт - 7,5/11/15 (12/18 с ЧПУ HNC)
Крутящий момент (пост/15 мин/макс), Нм -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Ход по осям X/Y/Z, мм

800 / 500 / 500

Количество осей станка

3, 4 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1000x500

Перемещение по оси X, мм

800

Перемещение по оси Y, мм

500

Перемещение по оси Z, мм

500

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BT40

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола, мм
- длина - 1000
- ширина - 500
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между Т-образными пазами, мм - 90
Максимально допустимая нагрузка на стол, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BT40
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/15 мин/макс), кВт - 7,5/11/15 (12/18 с ЧПУ HNC)
Крутящий момент (пост/15 мин/макс), Нм - 35,8/70/95,5 (114,6/171,9 с ЧПУ HNC)
Способ передачи крутящего момента - ременный привод (12000 - прямой привод)

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 800
- по оси Y - 500
- по оси Z - 500
Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 120
- в крайнем верхнем положении шпинделя - 620
Максимальная величина рабочих подач по осям X/Y/Z, м/мин - 10/10/10
Максимальная скорость холостых перемещений по осям X/Y/Z, м/мин - 48/48/36 (36/36/36 с ЧПУ HNC)
Мощность серводвигателей по осям X/Y/Z, кВт - 1,8/1,8/3,0

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - С рукой-манипулятором
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 24
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 75
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 150
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 7

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z, мм - ±0,004
Повторяемость позиционирования по осям X/Y/Z, мм - ±0,003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ FANUC

Тип устройства - FANUC 0i MF Plus Step2 Type3B (HNC - опция)
Количество управляемых осей - 3 (4 с поворотным столом)
Тип монитора для отображения информации - LCD 10,4"
Тип интерфейса для подключения съемных носителей памяти - USB/Flash memory card
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента
подача в минуту, подача на оборот
вызов подпрограммы
покадровое исполнение
абсолютное программирование и в приращениях

ОСОБЕННОСТИ КОНСТРУКЦИИ

Литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Конвейер для удаления стружки
Освещение рабочей зоны
Лампа индикации состояния станка
Рабочий стол метрического исполнения
USB порт для копирования программ
Трансформатор
Экспортная упаковка

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 25
Объем бака СОЖ, л - 340

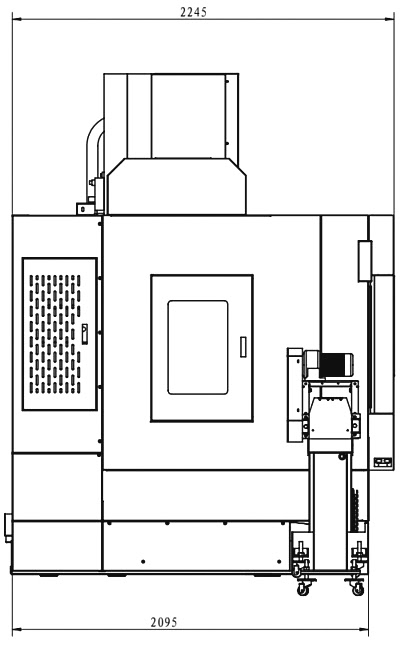

Габаритные размеры станка, мм
- длина - 2700
- ширина - 2500
- высота - 2650
Масса ориентировочная, кг - 5000
