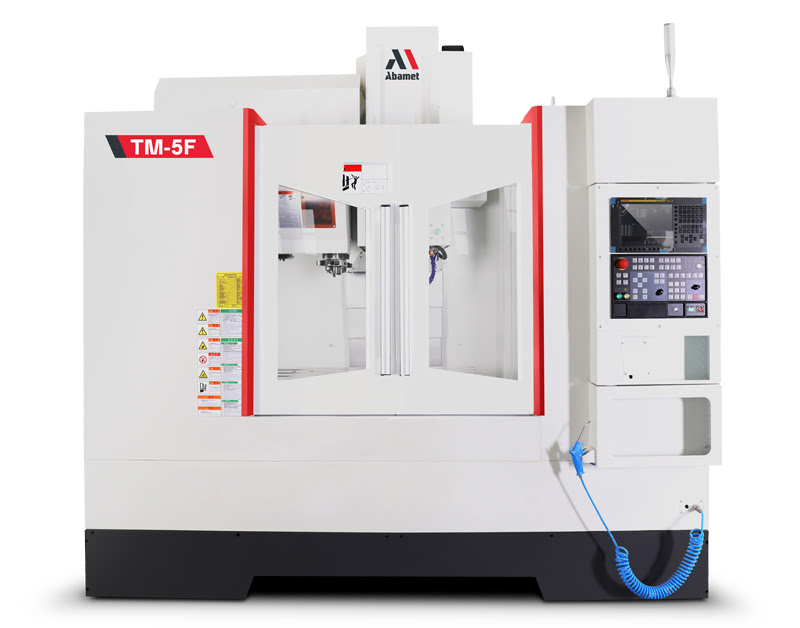

Abamet TM-5F - купить, цена на Фрезерный станок TM-5F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочего стола, мм
- длина - 1400
- ширина - 700
Ширина Т-образных пазов, мм - 18
Расстояние между Т-образными пазами, мм - 122
Максимально допустимая нагрузка на стол, кг - 1200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BT40 (BT50 - опция)
Максимальная частота вращения шпинделя, об/мин - 10000 (12000 - опция)
Мощность шпинделя (пост/15 мин/макс), кВт - 11/15/18,5
Крутящий момент (пост/15 мин/макс), Нм - 52,5/95,5/118
Способ передачи крутящего момента - ременный привод (12000 - прямой привод)

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1300
- по оси Y - 700
- по оси Z - 700
Расстояние от поверхности стола до торца шпинделя, мм
- в крайнем нижнем положении шпинделя - 120
- в крайнем верхнем положении шпинделя - 820
Максимальная величина рабочих подач по осям X/Y/Z, м/мин - 10/10/10
Максимальная скорость холостых перемещений по осям X/Y/Z, м/мин - 24/24/24
Мощность серводвигателей по осям X/Y/Z, кВт - 3,0/3,0/3,0

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - С рукой-манипулятором
Тип устанавливаемых оправок - BT40 (BT50 - опция)
Количество инструментальных позиций в магазине - 24
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 75
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 150
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 7

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z, мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z, мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ FANUC

Тип устройства - FANUC 0i MF Plus Step2 Type3B
Количество управляемых осей - 3 (4 с поворотным столом)
Тип монитора для отображения информации - LCD 10,4"
Тип интерфейса для подключения съемных носителей памяти - USB/Flash memory card
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента
подача в минуту, подача на оборот
вызов подпрограммы
покадровое исполнение
абсолютное программирование и в приращениях

ОСОБЕННОСТИ КОНСТРУКЦИИ

Литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Конвейер для удаления стружки
Освещение рабочей зоны
Лампа индикации состояния станка
Рабочий стол метрического исполнения
USB порт для копирования программ
Трансформатор
Экспортная упаковка

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 35
Объем бака СОЖ, л - 585

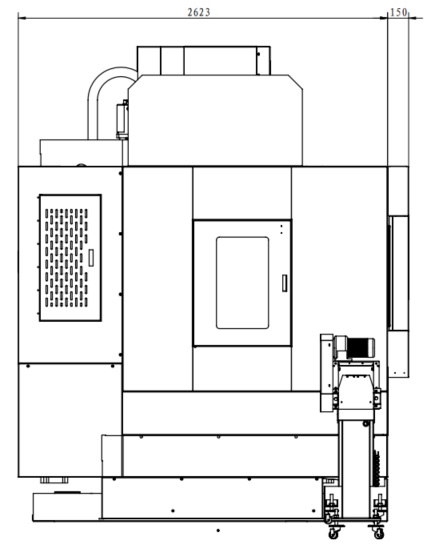

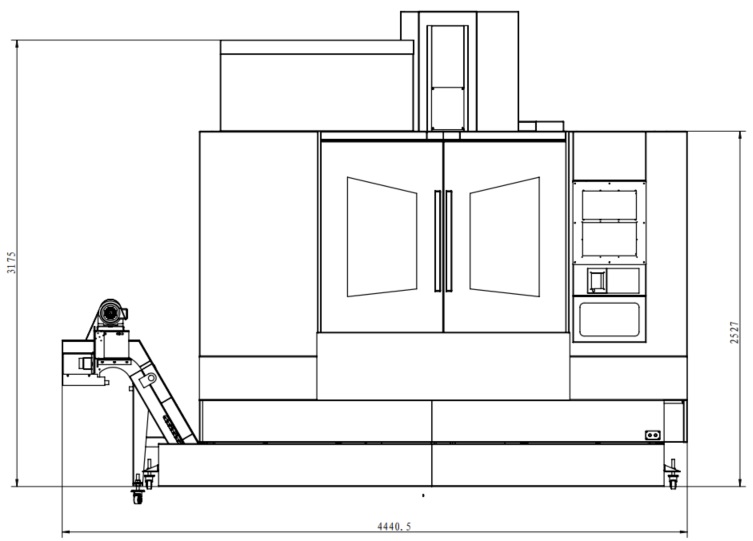

Габаритные размеры станка, мм
- длина - 3500
- ширина - 2700
- высота - 2800
Масса ориентировочная, кг - 10800
