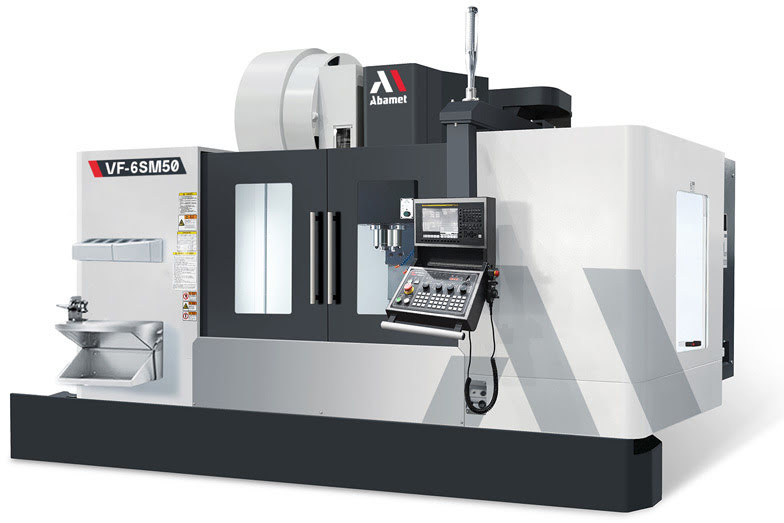

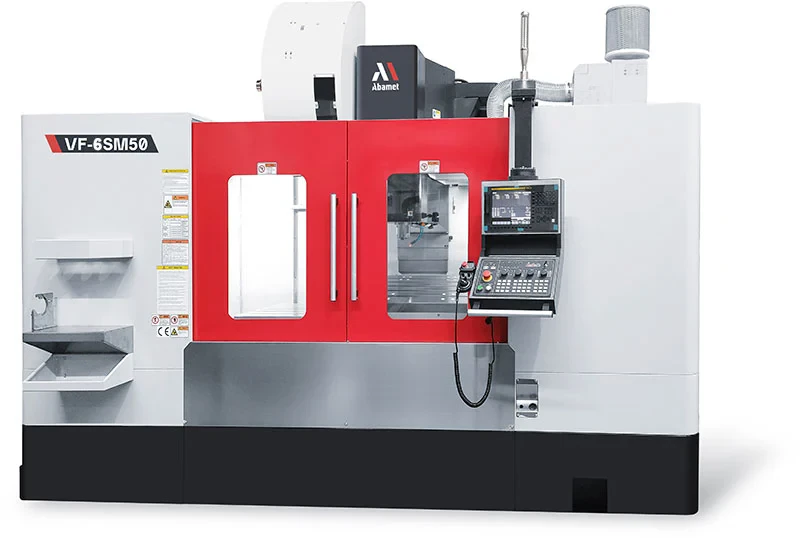

Abamet VF-6SM50 - купить, цена на Фрезерный обрабатывающий центр с ЧПУ по металлу VF-6SM50, стол 1800х760 мм, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Ход по осям X/Y/Z, мм

1600 / 760 / 760

Количество осей станка

3, 4 (опционально), 4+1 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1800х760

Перемещение по оси X, мм

1600

Перемещение по оси Y, мм

760

Перемещение по оси Z, мм

760

Максимальные обороты шпинделя, об/мин

6000

Конус шпинделя

BBT50

Емкость сменщика инструмента

24

Тип фрезерного станка

Вертикально-фрезерный

Бренд

Abamet.ru

Скидка

27%

Вид номенклатуры

Фрезерные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1800
- ширина - 760
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между соседними Т-образными пазами, мм - 125
Максимально допустимая нагрузка на стол, кг - 1500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT50 (ISO50 - опция)
Максимальная частота вращения шпинделя, об/мин - 6000 (8000 - опция)
Мощность шпинделя (пост/макс), кВт - 15/20,4
Крутящий момент (пост/макс), Нм -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Ход по осям X/Y/Z, мм

1600 / 760 / 760

Количество осей станка

3, 4 (опционально), 4+1 (опционально)

Размер рабочего стола / Диаметр планшайбы, мм

1800х760

Перемещение по оси X, мм

1600

Перемещение по оси Y, мм

760

Перемещение по оси Z, мм

760

Максимальные обороты шпинделя, об/мин

6000

Конус шпинделя

BBT50

Технические характеристики

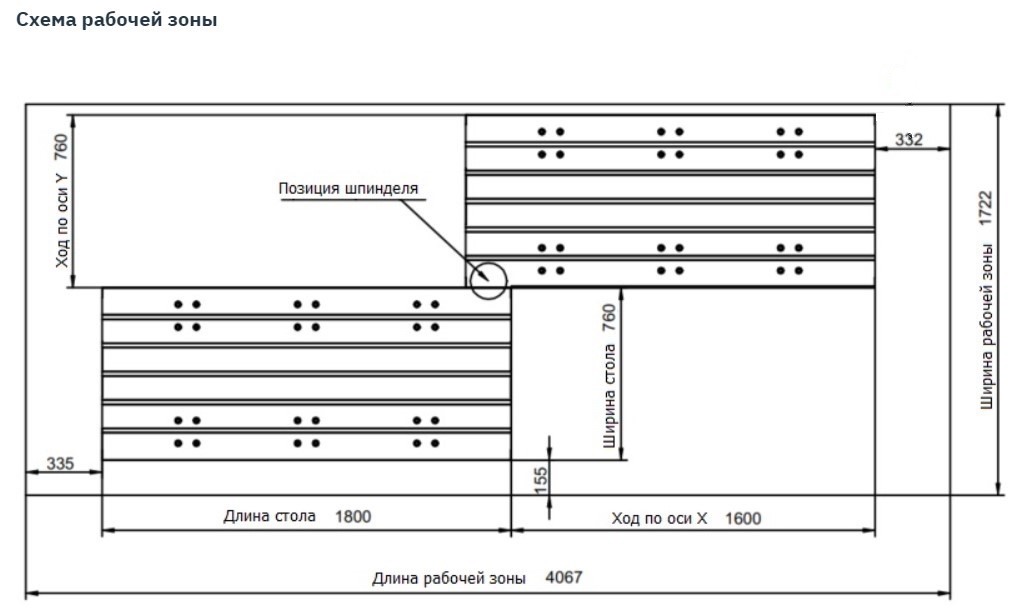

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1800
- ширина - 760
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 18
Расстояние между соседними Т-образными пазами, мм - 125
Максимально допустимая нагрузка на стол, кг - 1500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT50 (ISO50 - опция)
Максимальная частота вращения шпинделя, об/мин - 6000 (8000 - опция)
Мощность шпинделя (пост/макс), кВт - 15/20,4
Крутящий момент (пост/макс), Нм - 143/259 (616 c редуктором - опция)
Способ передачи крутящего момента - прямой привод
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1600
- по оси Y - 760
- по оси Z - 760
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 100
- в крайнем верхнем положении шпиндельной группы - 860
Максимальная величина рабочих подач, м/мин - 10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 20/20/20
Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT50
Количество инструментальных позиций в магазине - 24 (30/40 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 110
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 220
Максимальная длина инструмента, мм - 350
Максимальный вес устанавливаемого инструмента, кг - 20

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,006
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15" - опция)
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45/RS232C
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 40
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- объем бака СОЖ, л - 500
Габаритные размеры станка, мм
- длина - 4520
- ширина - 4450
- высота - 3280
Масса ориентировочная, кг - 13500
