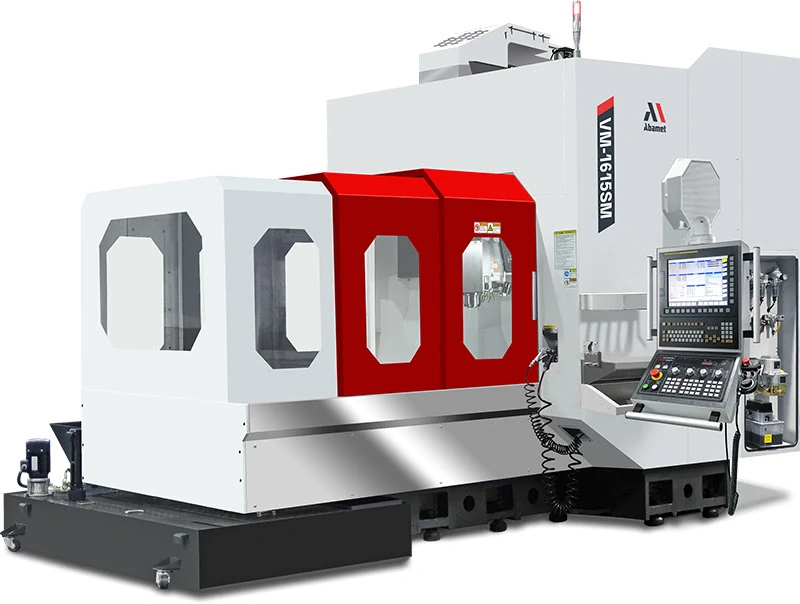

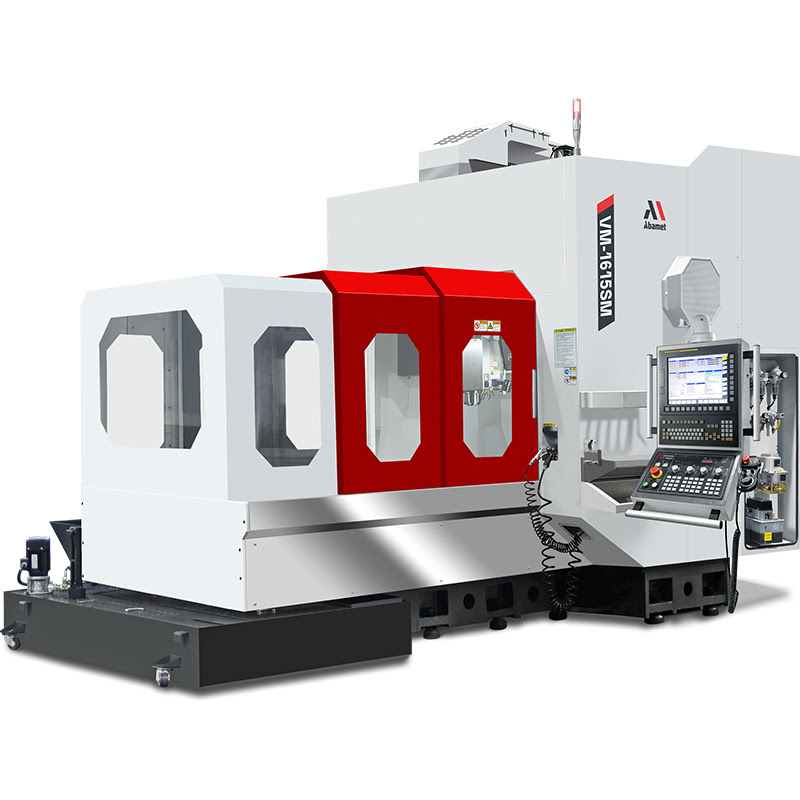

Abamet VM-1615SM - купить, цена на Высокоскоростной фрезерный станок с ЧПУ по металлу VM-1615SM, двухколонный, стол 1800х1300 мм, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Ход по осям X/Y/Z, мм

1600 / 1300 / 700

Количество осей станка

3

Размер рабочего стола / Диаметр планшайбы, мм

1800х1300

Перемещение по оси X, мм

1600

Перемещение по оси Y, мм

1300

Перемещение по оси Z, мм

700

Максимальные обороты шпинделя, об/мин

15000

Конус шпинделя

HSK-A63

Тип фрезерного станка

Вертикально-фрезерный двухколонный

Бренд

Abamet.ru

Вид номенклатуры

Фрезерные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1800
- ширина - 1300
Количество Т-образных пазов, шт - 8
Ширина Т-образных пазов, мм - 22
Расстояние между соседними Т-образными пазами, мм - 160
Максимально допустимая нагрузка на стол, кг - 4000
Расстояние между колоннами/макс. высота заготовки - 1500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - HSK-A63
Максимальная частота вращения шпинделя, об/мин - 15000
Мощность шпинделя (пост/макс), кВт -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Ход по осям X/Y/Z, мм

1600 / 1300 / 700

Количество осей станка

3

Размер рабочего стола / Диаметр планшайбы, мм

1800х1300

Перемещение по оси X, мм

1600

Перемещение по оси Y, мм

1300

Перемещение по оси Z, мм

700

Максимальные обороты шпинделя, об/мин

15000

Конус шпинделя

HSK-A63

Тип фрезерного станка

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1800
- ширина - 1300
Количество Т-образных пазов, шт - 8
Ширина Т-образных пазов, мм - 22
Расстояние между соседними Т-образными пазами, мм - 160
Максимально допустимая нагрузка на стол, кг - 4000
Расстояние между колоннами/макс. высота заготовки - 1500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - HSK-A63
Максимальная частота вращения шпинделя, об/мин - 15000
Мощность шпинделя (пост/макс), кВт - 15/38
Крутящий момент (пост/макс), Нм - 70/149
Способ передачи крутящего момента - прямой привод
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1600
- по оси Y - 1300
- по оси Z - 700
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 225
- в крайнем верхнем положении шпиндельной группы - 925
Максимальная величина рабочих подач, м/мин - 10/10/10
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 30/30/30
Мощность серводвигателей по осям X/Y/Z, кВт - 9/4/9

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа с рукой (опция)
Тип устанавливаемых оправок - HSK A63
Количество инструментальных позиций в магазине - 24/32//40/60
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 100
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 130
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005 (линейки в базовой компл.)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,003 (линейки в базовой компл.)

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus type 0
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 15"
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 2 ГБ (с Data Server)

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Скоростное фрезерование
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 400В, 50 Гц
Потребляемая электрическая мощность, кВА - 60
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- рабочий расход, л/мин - 132
- объем бака СОЖ, л - 550
Габаритные размеры станка, мм
- длина - 5050
- ширина - 3680
- высота - 3860
Масса ориентировочная, кг - 19000
