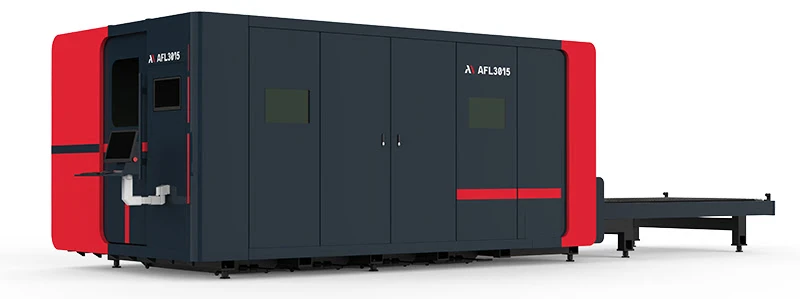

Abamet AFL3015-6kW - купить, цена на Установка лазерной резки металла 1500x3000, 6 кВт AFL3015, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Технические характеристики

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 3000х1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/300
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 160
- Максимальное ускорение диагональных перемещений X/Y, G - 1,5
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- Габариты ДхШхВ, мм - 8200х2600х2400
- Масса, кг - 7000
Оптоволоконный резонатор Raycus RFL-C6000S-CE:
- Максимальная мощность лазера, Вт - 6000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 455x802x168
- Масса, кг - 70
Система ЧПУ FSCUT:
- Серия - FSCUT4000E
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-6000:
- Номинальная пропускная способность помпы, л/мин - 66
- Объем бака охлаждающей жидкости, л - 40
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 11
- Габариты ДхШхВ, мм - 830x710x1240
- Масса, кг - 130
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin HXHJ-XF04 (опция)
- Производительность прокачки воздуха, м³/ч - 4000
- Количество сменных фильтрующих элементов - 4
- Площадь фильтрующих элементов (общая), м² - 52
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 5,5
- Габариты ДхШхВ, мм - 1200x1100x2270
- Масса, кг - 505

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ HISION за один установ.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Система перемещения:

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением до 1.5G от ведущего мирового поставщика FSCUT.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.

Защитная кабина и сменщик палет.

Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Для упрощения обслуживания станка по бокам кабины предусмотрены дополнительные двери со смотровыми окнами.
Кабина станка полностью герметична, зона загрузки паллет защищена подвижной шторкой.
Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими зажимами и становится неподвижным.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
В крыше установлены приточные вентиляторы для лучшего удаления продуктов горения.
Опционально возможно оснащение рекуперационной вытяжкой Huaxin HXHJ-XF.

Лазерная система 6000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

Режущая головка с автоматической фокусировкой BOCI BLT4xx:

лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ,
мониторинг состояния лазерной головы напрямую из управляющего софта CypCut,
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
4 защитных стекла для защиты коллиматорной и фокусирующей линз,
водяной контур охлаждения,
охлаждение сопла,
датчики давления и температуры,
светодиодная индикация состояния лазерной головы,
интегрированная герметичная конструкция, класс IP65.

Система водяного охлаждения резонатора и режущей головки:

экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT4000E/6000E:

разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 20 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты,
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
трехступенчатый пирсинг,
интеллектуальная система защиты от столкновений,
поддержка считывателя штрих-кодов,
улучшенная обработка углов,
поддержка считывателя штрих-кодов,
функция управления ускорением перемещения,
улучшенная обработка углов,
автоматическая продувка линии подачи газа после смены типа вспомогательного газа,
возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки,
высокоскоростное определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение CypCut:

предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.

Внешнее программное обеспечение CypNest Pro (в базе для FSCUT8000, опция для FSCUT 2000/4000/6000):

предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
интеллектуальные стратегии поиска оптимальной последовательности обработки.

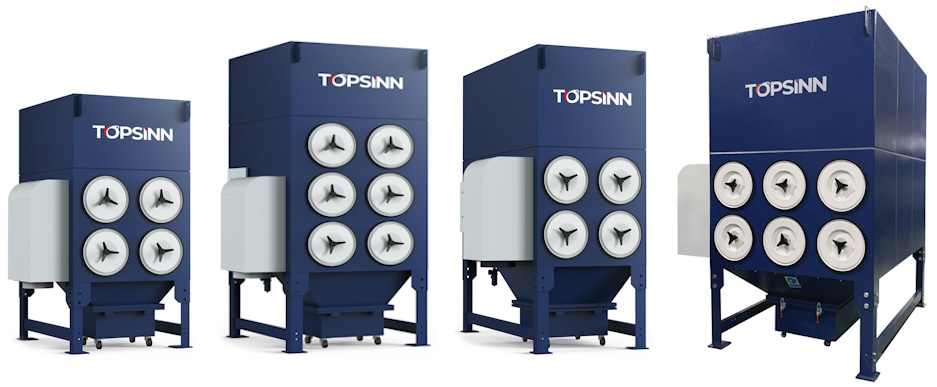

Система удаления продуктов горения рекуперационного типа Huaxin HXHJ-XF (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 25
Нержавеющая сталь (резка N2 под высоким давлением), мм - 16
Алюминий (резка N2 под высоким давлением), мм - 14
Латунь (резка N2 под высоким давлением), мм - 14
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.

Базовая комплектация:

сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели BOCI,
система ЧПУ FSCUT4000E/6000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI,
система водяного охлаждения резонатора и режущей головки,
сменщик палет,
автоматическая система смазки,
автоматическая система смены газов SMC,
камеры для наблюдения за процессом резки,
стабилизатор напряжения,
центробежная вытяжка (улитка).

Дополнительные опции:

рекуперационная вытяжка Huaxin HXHJ-XF,
установка программного обеспечения CypNest,

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 15
- Максимальное давление при резке, атм - 14
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01

Требования к подключению и месту установки указаны в руководстве по эксплуатации.

Гарантия:

На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 24 месяца
