Максимальная толщина листа, мм (Конструкционная cталь)
30
Максимальная толщина листа, мм (Нержавеющая сталь)
25
Максимальная толщина листа, мм (Алюминий)
25
Максимальная толщина листа, мм (Латунь)
14
Максимальная толщина листа, мм (Медь)
8
Кабинетная защита
Нет
Бренд
Abamet.ru
Вид номенклатуры
Станки для лазерной резки металла

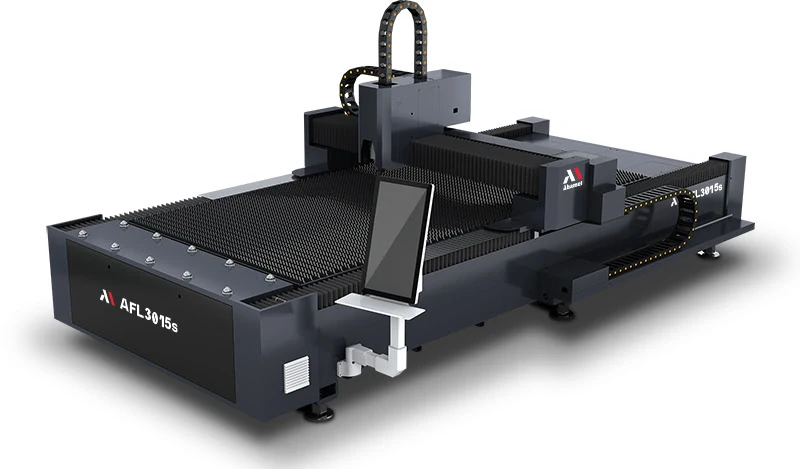

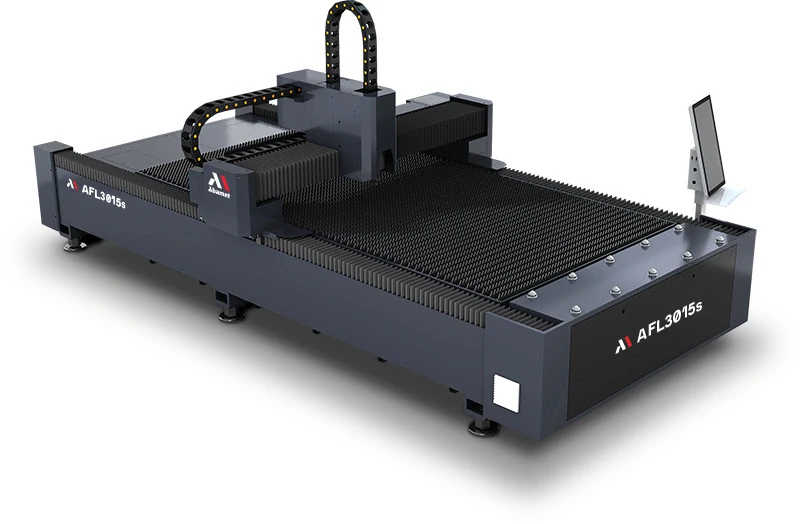

Основные технические характеристики:
Основной модуль:
Максимальный размер обрабатываемого листа, мм - 3000х1500
Перемещение по осям X/Y/Z, мм - 3050/1550/130
Тип привода осей X, Y - Шестерня-рейка
Тип привода оси Z - ШВП
Максимальная скорость диагональных перемещений X/Y, м/мин - 110
Максимальное ускорение диагональных перемещений X/Y, G - 1
Точность позиционирования X/Y, мм/м: - ± 0,03
Повторяемость X/Y, мм - ± 0,02
Дополнительные опции
Чтобы оставить отзыв, необходимо авторизоваться
Основные параметры
Рабочая зона
1500х3000
Тип источника
Fiber (оптико-волоконный)
Мощность источника
12 кВт
Максимальная толщина листа, мм (Конструкционная cталь)
30
Максимальная толщина листа, мм (Нержавеющая сталь)
25
Максимальная толщина листа, мм (Алюминий)
25
Максимальная толщина листа, мм (Латунь)
14
Максимальная толщина листа, мм (Медь)
8
Габариты ДхШхВ, мм - 4677x2827x2000
Масса, кг - 2200
Оптоволоконный резонатор Raycus RFL-C12000S-CE:
Максимальная мощность лазера, Вт - 12000
Диапазон регулирования мощности, % - 10...100
Длина волны, нм - 1080 ± 10
Габариты ДхШхВ, мм - 560x990x1100
Масса, кг - 280
Система ЧПУ FSCUT:
Серия - FSCUT6000E
Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
Операционная система - Windows
Встроенное ПО для лазерной резки - CypCut
Объем жесткого диска, Гб - 256
Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-12000:
Номинальная пропускная способность помпы, л/мин - 166
Объем бака охлаждающей жидкости, л - 90
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 21
Габариты ДхШхВ, мм - 1370х740х1260
Масса, кг - 215
Система удаления продуктов горения из зоны резки рекуперационного типа Huaxin HXHJ-XF09 (опция)
Производительность прокачки воздуха, м³/ч - 9000
Количество сменных фильтрующих элементов - 9
Площадь фильтрующих элементов (общая), м² - 117
Напряжение и частота, В/Гц - 380/50
Мощность, кВт - 11
Габариты ДхШхВ, мм - 1550x1250x2300
Масса, кг - 945
Станина.
Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.
Портал и каретка режущей головки.
Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На станках лазерной резки Abamet AFL(s) используются бесщеточные серводвигатели и драйверы INOVANCE с ускорением 1.0G от ведущего мирового поставщика промышленной автоматизации.
Лазерная система 12000 Вт:
Оптоволоконный резонатор Raycus:
Полное управление и мониторинг на стойке ЧПУ.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).
Режущая головка с автоматической фокусировкой Boci BLT4xx:
лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ,
мониторинг состояния лазерной головы напрямую из управляющего софта CypCut,
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
4 защитных стекла для защиты коллиматорной и фокусирующей линз,
водяной контур охлаждения,
охлаждение сопла,
датчики давления и температуры,
светодиодная индикация состояния лазерной головы,
интегрированная герметичная конструкция, класс IP65.
Система водяного охлаждения резонатора и режущей головки:
экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.
Система ЧПУ FSCUT4000E/6000E:
разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 12 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
трехступенчатый пирсинг,
интеллектуальная система защиты от столкновений,
поддержка считывателя штрих-кодов,
улучшенная обработка углов,
поддержка считывателя штрих-кодов,
функция управления ускорением перемещения,
улучшенная обработка углов,
автоматическая продувка линии подачи газа после смены типа вспомогательного газа,
возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки,
высокоскоростное определение местоположения листа, точки останова и повторного старта.
Базовое программное обеспечение CypCut:
предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.
Внешнее программное обеспечение CypNest Pro (опция):
предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
Система удаления продуктов горения рекуперационного типа Huaxin HXHJ-XF (опция).
Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.
Максимальная толщина резки*
Конструкционная сталь (резка О2), мм - 30
Нержавеющая сталь (резка N2 под высоким давлением), мм - 25
Алюминий (резка N2 под высоким давлением), мм - 25
Латунь (резка N2 под высоким давлением), мм - 14
Базовая комплектация:
сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели INOVANCE,
сервоприводы и двигатели BOCI
система ЧПУ FSCUT4000E/6000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI,
система водяного охлаждения резонатора и режущей головки,
автоматическая система смазки,
автоматическая система смены газов SMC,
стабилизатор напряжения,
Дополнительные опции:
центробежная вытяжка (улитка),
рекуперационная вытяжка Huaxin HXHJ-XF,
установка программного обеспечения CypNest,
модуль обработки труб диаметром 20-230 мм.
Газы (подготавливаются заказчиком).
Требования к O2 (кислород):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 10
Максимальное давление при резке, атм - 9
Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
Минимальное давление на входе, атм - 27
Максимальное давление на входе, атм - 30
Максимальное давление при резке, атм - 25
Чистота, % - 99.95%
Требования к Air (воздух):
Минимальное давление на входе, атм - 8
Максимальное давление на входе, атм - 15
Максимальное давление при резке, атм - 14
Максимальный размер твердых частиц, мкм - 40
Максимальное допустимое содержание масла без паров, ppm - 0,01
Требования к подключению и месту установки указаны в руководстве по эксплуатации.
Гарантия:
На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 36 месяцев
