Комбинированный лазерный станок для обработки листового металла и труб оптоволоконный 1500x3000, 3 кВт AFLC3015

AFLC3015-3kWАрхив

СервисОбучениеЛизингЛогистика

Технические характеристики

Основные технические характеристики:

Модуль резки и смены палет:
- Максимальный размер обрабатываемого листа, мм - 3000x1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/300
- Максимальная длина трубы, мм - 6050
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 140
- Максимальное ускорение диагональных перемещений X/Y, G - 1
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Время смены паллет, с - 16
- Габариты ДхШхВ, мм - 9000x4000x2300
- Масса, кг - 7500

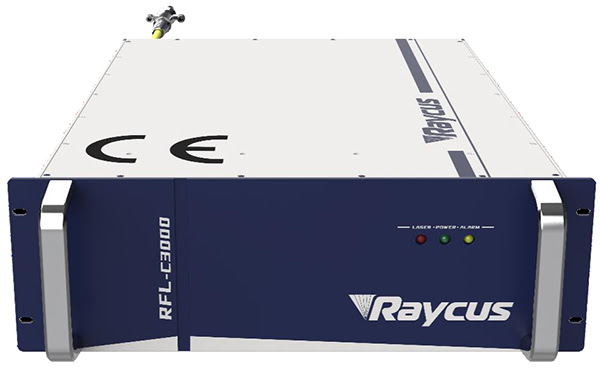

Оптоволоконный резонатор Raycus RFL-C3000S-CE:
- Максимальная мощность лазера, Вт - 3000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 485x727x172
- Масса, кг - 55
Система ЧПУ FSCUT:
- Серия - FSCUT3000
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки HL-3000:
- Номинальная пропускная способность помпы, л/мин - 66
- Объем бака охлаждающей жидкости, л - 22
- Напряжение и частота, В/Гц - 220/50
- Мощность, кВт - 4,3
- Габариты ДхШхВ, мм - 730x550x1020
- Масса, кг - 86

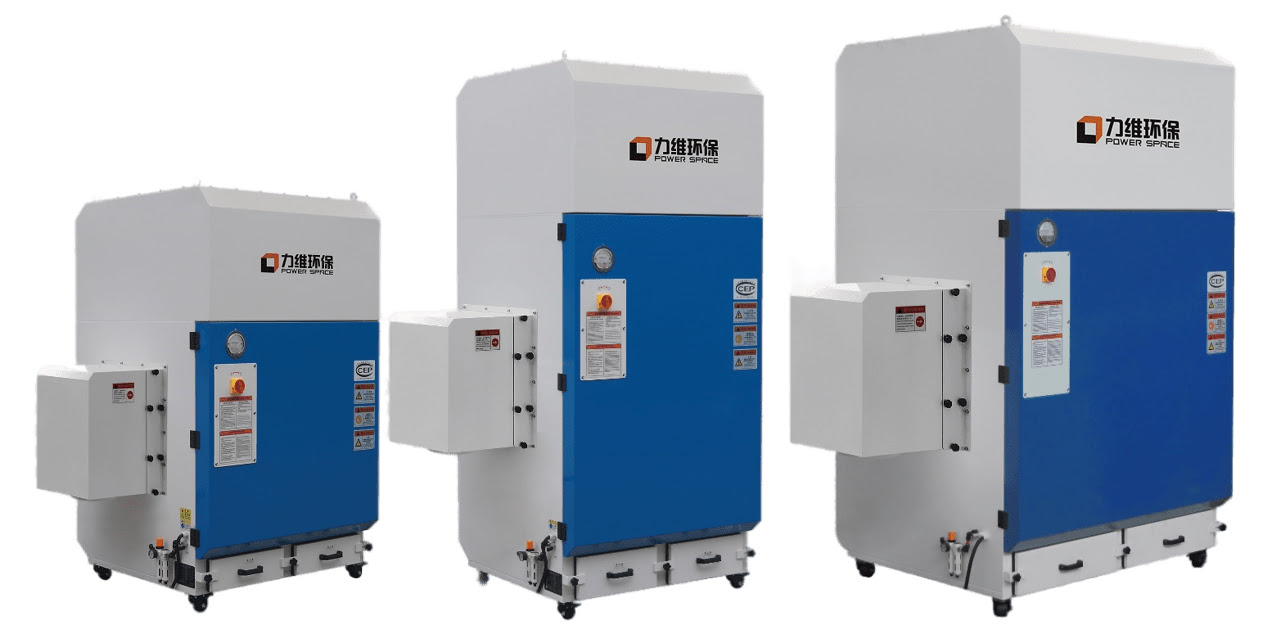

Система удаления продуктов горения из зоны резки рекуперационного типа Power Space LW1204E-055 (опция)
- Производительность прокачки воздуха, м³/ч - 4500
- Количество сменных фильтрующих элементов - 4
- Площадь фильтрующих элементов (общая), м² - 92
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 5,5
- Габариты ДхШхВ, мм - 1100x1100x1970
- Масса, кг - 505

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Портал и каретка режущей головки.

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На комбинированных установках лазерной резки Abamet используются бесщеточные серводвигатели и драйверы BOCI с ускорением 1.2G от ведущего мирового поставщика промышленной автоматизации.
Сервосистема BOCI разработана специально для станков лазерной резки. Использование совместно с системой ЧПУ FSCUT (CypCut) гарантирует максимальную совместимость и автоматическую настройку параметров привода (Plug&Play).
Сервосистема оснащена функцией динамического торможения и системой безопасного отключения питания (Safe Torque Off). В случае отключения питания станка или привода, двигатели будут немедленно остановлены.

Сменщик палет.

Палеты находятся на 2-х уровнях без вертикального перемещения. После перемещения активного стола в зону резки он жестко фиксируется пневматическими пинами и становится неподвижным.

Система захвата заготовки.

Четырехкулачковые пневматические патроны BEUT.
Возможность работы с заготовками круглой, прямоугольной, овальной, треугольной, П-образной и D-образной формы.
Допустимое сечение заготовки: 10-230 мм.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью, где пространство разделено на несколько секций. Вдоль рамы расположены вентиляционные люки по 2 на каждую секцию, они открываются в зависимости от того, в каком месте происходит резка.
Благодаря этому оптимизирован процесс удаления газов и продуктов горения.
Зона резки полностью закрыта кабиной для предотвращения опасного воздействия лазерного излучения на сетчатку глаза и механических коллизий.
Опционально возможно оснащение рекуперационной вытяжкой Power Space.

Лазерная система 3000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Одномодульная конструкция – лучшее качество луча по сравнению с многомодульными источниками.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

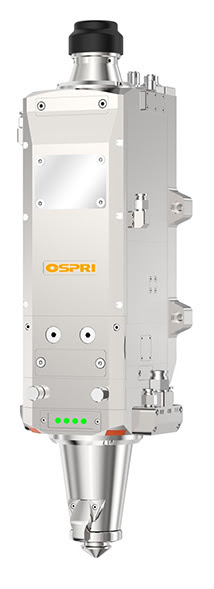

Режущая головка с автоматической фокусировкой Ospri LC40:

Автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора.
Модернизированные оптический и газовый контуры.
Водяной контур охлаждения.
Индикатор положения фокусирующей линзы.
3 защитных стекла для защиты коллиматорной и фокусирующей линз.
Скорость перемещения фокусирующей линзы до 100 мм/с.
Вес головки - 3.9 кг.
Интегрированная герметичная конструкция, класс IP65.

Система водяного охлаждения резонатора и режущей головки:

Экологичный хладагент R-410A с высокой удельной хладопроизводительностью.
Низкотемпературный контур охлаждения резонатора.
Отдельный контур охлаждения режущей головки.
Собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT3000:

Разработана специально для комбинированных установок лазерной резки с оптоволоконным резонатором мощностью до 6 кВт и режущей головкой с автофокусом.
Устанавливается на промышленный компьютер с операционной системой Windows.
Горизонтальный монитор размером 27".
Вывод на монитор изображений с камер, расположенных в зонах резки и загрузки свободной палеты.
Трехступенчатый пирсинг.
Поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.
Отображение в режиме реального времени траектории резки, скорости, координат и других параметров.
Интеллектуальная система защиты от столкновений.
Улучшенная обработка углов.
Автоматическая продувка линии подачи газа после смены типа вспомогательного газа.
Возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки.
Определение местоположения центра трубы, точки останова и повторного старта.
Высокоскоростное определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение для управления модулем резки листового металла CypCut:

Предназначено для работы с системой ЧПУ FSCUT. Упрощает работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном.
Создание или импорт чертежа в форматах .DXF, .NC.
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Ручной или автоматический нестинг.
Задание параметров резки и последовательности обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.

Базовое программное обеспечение для управления модулем резки труб TubePro:

Предназначено для работы с системой ЧПУ FSCUT.
Создание или импорт чертежа в .IGS и прочих 3D-форматах.
Выбор и редактирование параметров резки.
Специальные параметры для обработки углов заготовки.
Предиктивный контроль высоты оси Z в процессе угловой обработки.
Генерация управляющей программы и передача в ЧПУ FSCUT.
Сбор статистики работы станка, диагностика оборудования.
Полностью на русском языке.

Внешнее программное обеспечение CypNest Pro (опция):

Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа.
Интеллектуальные стратегии поиска оптимальной последовательности обработки.

Внешнее программное обеспечение TubesT:

Предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
Возможность импорта и редактирования чертежей сторонних форматов (.dxf, .igs, .sat, .jhb).
Автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.
Возможность создания чертежей с нуля.
Включает в себя автоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки.
Автоматический нестинг групп деталей с максимальным заполнением участков трубы.
Интеллектуальные стратегии поиска оптимальной последовательности обработки.

Система удаления продуктов горения рекуперационного типа Power Space (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 22
Нержавеющая сталь (резка N2 под высоким давлением), мм - 10
Алюминий (резка N2 под высоким давлением), мм - 6
Латунь (резка N2 под высоким давлением), мм - 6
* Параметры толщины и качество резки зависят от качества исходного материала, а также от особенностей формы вырезаемого элемента и состояния станка.

Базовая комплектация:

Cварная стальная станина, стальной портал.
Четырехкулачковый пневматический патрон BEUT.
Высокоточные направляющие SHAC (Тайвань).
Шестерня-рейка YYC (Тайвань).
Сервоприводы и двигатели BOCI.
Система ЧПУ FSCUT3000С, ПО CypCut и TubePro.
Оптоволоконный резонатор Raycus.
Режущая головка с автоматической фокусировкой Ospri.
Система водяного охлаждения резонатора и режущей головки.
Сменщик палет.
Автоматическая система смазки.
Автоматическая система смены газов (O2, N2, Air) SMC.
Камеры для наблюдения за процессом резки.
Стабилизатор напряжения.
Система вентиляции зоны резки.

Дополнительные опции:

Рекуперационная вытяжка Power Space.
Установка программного обеспечения CypNest.
Установка программного обеспечения TubesT.

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 15
- Максимальное давление при резке, атм - 14
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01

Требования к подключению и месту установки указаны в руководстве по эксплуатации.

Гарантия:

На все узлы, кроме лазерного источника и оптических элементов - 12 месяцев
На лазерный источник - 24 месяца
