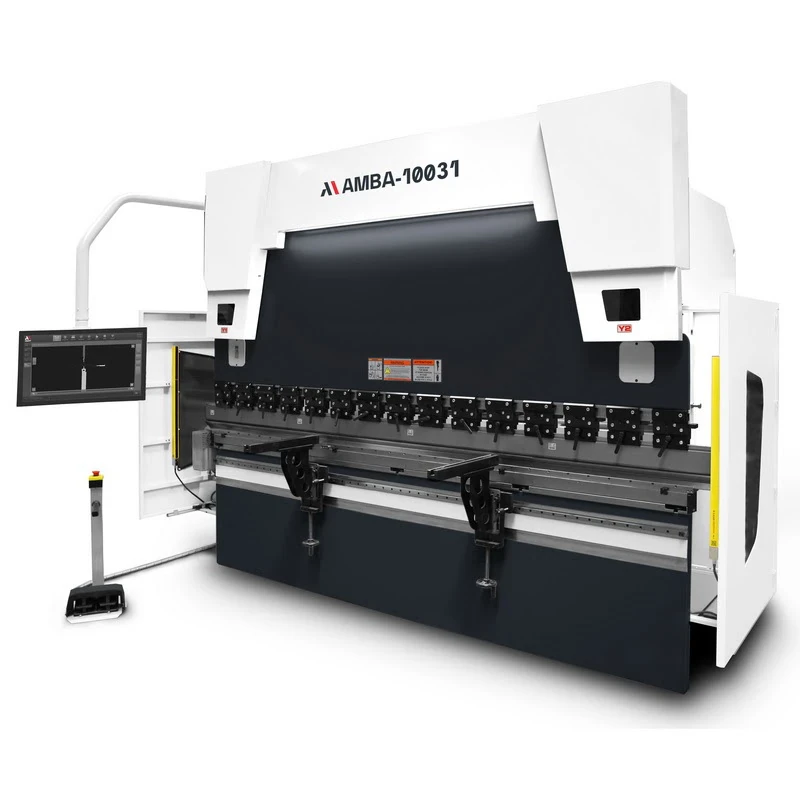

Abamet AMBA-10031 - купить, цена на Гидравлический листогибочный пресс с ЧПУ AMBA-10031, 3100 мм, 100 тонн, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Технические характеристики

Основные технические характеристики:

Максимальное усилие гибки, кН - 1000
Максимальная длина гиба, мм - 3100
Расстояние между боковыми колоннами, мм - 2600
Глубина проемов в боковых колоннах, мм - 410
Максимальное раскрытие:
- Без держателей инструмента, мм - 530
Параметры перемещения верхней балки (оси Y1 и Y2):
- Максимальный ход, мм - 275
- Точность позиционирования, мм - ± 0,01
- Максимальная скорость опускания, мм/с - 200
- Максимальная рабочая скорость, мм/с - 9,5
- Максимальная скорость подъема, мм/с - 155
Программное управление перемещением задних упоров по оси X:
- Максимальный ход, мм - 800
- Точность позиционирования, мм - ± 0,1
- Максимальная скорость, мм/с - 230
Программное управление перемещением задних упоров по оси R - Опция
Ориентировочные массо-габаритные показатели:
- Масса, кг - 6500
- Ширина, мм - 4250
- Глубина, мм - 1950
- Высота, мм - 2800
Объем гидросистемы, л - 170
Мощность привода гидростанции, кВт - 7,5

Схема станка:

Схема станка

Схема станка

Список параметров:

Длина гиба A, мм - 3100
Расстояние между колоннами B, мм - 2600
Максимальный ход C, мм - 275
Максимальное раскрытие D, мм - 530
Глубина проемов в боковых колоннах E, мм - 410
Высота нижнего стола F, мм - 900
Ширина нижнего стола G, мм - 90
Длина станка L, мм - 4250
Ширина станка W, мм - 1950
Высота станка H, мм - 2800

Система ЧПУ DELEM DA-53T:

Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной TFT дисплей с диагональю 10,1” и разрешением 1024х600 точек.
Объем памяти 1 Гб.
Разъемы для подключения USB.
Резервное копирование параметров и настоек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Внутренняя установка блоков управления гидравликой.
Русифицированный интерфейс.
Система диагностики и индикации ошибок.
Мобильная панель управления.
Функции программирования:
- прямое программирование без создания 2D чертежа,
- до 4 контролируемых осей: Y1, Y2, X, R,
- управление компенсацией прогиба балок,
- программирование инструментов для плющения,
- подсчет обработанных деталей,
- база инструментов (30 пуансонов, 30 матриц),
- база материалов и данных по коррекциям углов,
- виртуальная клавиатура.
Функции теоретического расчета:
- зон безопасности инструментов,
- требуемого усилия гибки и заплющивания,
- удлинения заготовки на каждом гибе, внесение пользовательских значений,
- длины развертки.
Дополнительные функции при установке опции "2D программирование для DA-53T" (включено):
- программирование в 2D формате, с масштабированием,
- симуляция и визуализация в 3D формате с масштабированием,
- автоматический подбор последовательности гибки с проверкой столкновений,
- простая графическая коррекция последовательности гибки,
- графический выбор деталей и инструментов,
- графическое меню конфигурации инструментов,
- программирование реального профиля инструмента и адаптеров,
- отображение сегментных инструментов,
- программирование многопозиционной расстановки инструментов,
- теоретический расчет последовательной гибки больших радиусов.

Особенности конструкции и базовая комплектация:

Сварная С-образная станина, обработанная за один установ.
Гидростанция HAWE (Hoerbiger).
Электрические компоненты Siemens
Система ЧПУ ERTOUCH EDITION.
Панель ЧПУ на поворотной балке.
2 задних упора с ЧПУ перемещением по оси X.
Система крепления инструмента Promecam.
Быстрозажимные держатели инструмента с клиньями для точной регулировки высоты.
Мобильная педаль управления.
Две регулируемые подвижные фронтальные опоры листа.
Освещение рабочей зоны.
Бесплатный набор верхнего и нижнего инструмента.

Установленные опции:

ЧПУ компенсация прогиба балок Crowning.
Управляемая ось R заднего упора.
Дополнительный задний упор с ручной расстановкой по оси Z.
