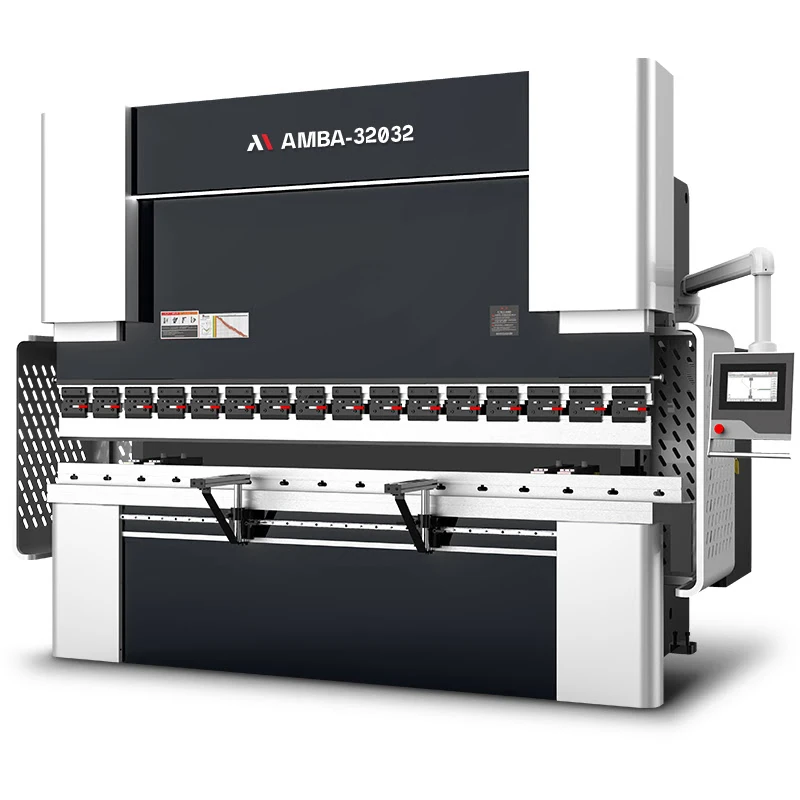

Серво-гидравлический листогибочный пресс с ЧПУ AMBA-32032, 3200 мм, 320 тонн

AMBA-32032Под заказ

От 49 581 102,07 KZT

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 49 581 102,07 KZT по курсу на 16.03.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Технические характеристики

Основные технические характеристики:

Максимальное усилие гибки, кН - 3200
Максимальная длина гиба, мм - 3200
Расстояние между боковыми колоннами, мм - 2700
Глубина проемов в боковых колоннах, мм - 420
Максимальное раскрытие:
- Без адаптеров инструмента, мм - 545
- С учетом адаптеров инструмента, мм - 330
Параметры перемещения верхней балки (оси Y1 и Y2):
- Максимальный ход, мм - 260
- Точность позиционирования, мм - ± 0,01
- Максимальная скорость опускания, мм/с - 100
- Максимальная рабочая скорость, мм/с - 10
- Максимальная скорость подъема, мм/с - 100
Программное управление перемещением задних упоров по оси X:
- Максимальный ход, мм - 600
- Максимальное базирование на 1/2/3 точках упоров, мм - 600/630/985
- Точность позиционирования, мм - ± 0,01
- Максимальная скорость, мм/с - 350
Программное управление перемещением задних упоров по оси R:
- Максимальный ход, мм - 200
- Точность позиционирования, мм - ± 0,02
- Максимальная скорость, мм/с - 200
Программное управление перемещением задних упоров по осям Z1+Z2 (опция):
- Точность позиционирования, мм - ± 0,1
- Максимальная скорость, мм/с - 350
Ориентировочные массо-габаритные показатели:
- Масса, кг - 15000
- Ширина, мм - 3600
- Глубина, мм - 2100
- Высота, мм - 3200
Объем гидросистемы, л - 220
Максимальная мощность привода гидростанции, кВт - 26,9

Функциональная схема работы сервогидравлической системы:

Сервогидравлическая система Estun для управления перемещением верхней балки.

Использование частотного привода для управления гидравлическим насосом позволяет снизить среднее потребление электроэнергии станком до 50% за счет его экономии в режиме ожидания, опускания и подъема верхней балки.
Увеличение скорости холостых перемещений верхней балки за счет более гибкого управления давлением масла в гидростанции по сравнению со стандартной гидросистемой.
Снижение габаритных размеров гидросистемы, уровня шума, необходимого объема масла.
Увеличение срока службы гидронасоса за счет сниженных нагрузок.

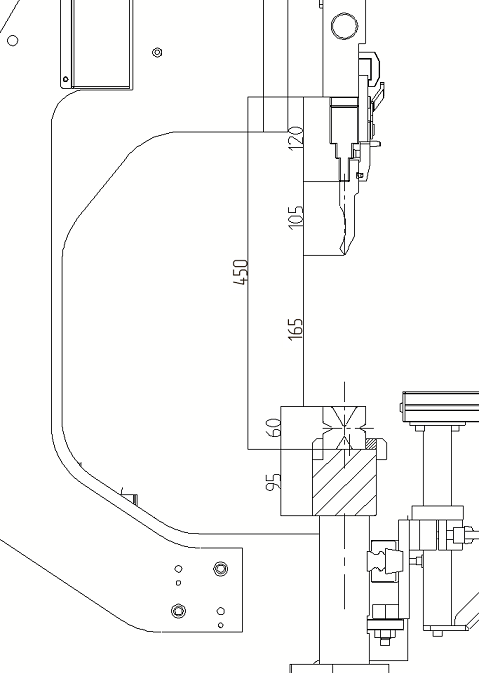

Раскрытие и крепление инструмента:

Инструмент в базовой комплектации на всю длину гиба:

Схема станка:

Список параметров:

Длина гиба A, мм - 3200
Расстояние между колоннами B, мм - 2700
Максимальный ход C, мм - 260
Максимальное раскрытие D, мм - 330
Глубина проемов в боковых колоннах E, мм - 420
Высота нижней балки с учетом адаптера матриц F, мм - 1060
Ширина нижней балки Z, мм - 120
Длина станка L, мм - 3600
Ширина станка W, мм - 2100
Высота станка H, мм - 3200

Система ЧПУ DELEM DA-53Tx (в базе):

Промышленный компьютер на базе операционной системы Delem-Linux.
Цветной сенсорный TFT-дисплей с диагональю 15,6” и разрешением 1366х768 точек.
Объем памяти 1 Гб.
Один разъем для подключения USB.
Резервное копирование параметров и настоек на USB-носитель.
Сохранение данных при аварийном пропадании электропитания.
Система диагностики и индикации ошибок.
Мобильная панель управления.
Русифицированный интерфейс.
Функции программирования:
- До 4 контролируемых осей в базовой комплектации: Y1, Y2, X, R.
- Опционально доступно увеличение числа контролируемых осей до 6: Y1, Y2, X, R, Z1, Z2.
- Управление системой ЧПУ-бомбирования.
- Прямое программирование без создания 2D чертежа.
- Программирование инструментов для плющения.
- Подсчет обработанных деталей.
- База инструментов (30 пуансонов, 30 матриц).
- База материалов и данных по коррекциям углов.
- Виртуальная клавиатура.
Функции теоретического расчета:
- Зон безопасности инструментов.
- Требуемого усилия гибки и заплющивания.
- Удлинения заготовки на каждом гибе, внесение пользовательских значений.
- Длины развертки.
Дополнительные функции при установке опции "2D программирование для DA-53Tx":
- Программирование в 2D формате, с масштабированием.
- Симуляция и визуализация в 2D формате с масштабированием.
- Автоматический подбор последовательности гибки с проверкой столкновений.
- Простая графическая коррекция последовательности гибки.
- Графический выбор деталей и инструментов.
- Графическое меню конфигурации инструментов.
- Программирование реального профиля инструмента и адаптеров.
- Отображение сегментных инструментов.
- Программирование многопозиционной расстановки инструментов.
- Теоретический расчет последовательной гибки больших радиусов.

Особенности конструкции и базовая комплектация:

Сварная С-образная станина, обработанная за один установ.
Гидростанция HAWE-Hoerbiger (Германия).
Сервоуправление гидравлическим насом Estun (КНР).
Оптические линейки Givi (Италия).
Система ЧПУ Delem DA-53Tx.
Панель ЧПУ на поворотной балке.
Сервоусилители и серводвигатели Inovance.
Электрические компоненты Schneider Electric.
Система ЧПУ-бомбирования нижней балки (Wila type).
4 задних упора с ЧПУ-перемещением по осям X и R (ручное перемещение по Z).
Быстрозажимные держатели пуансонов Promecam XDL-100T с возможностью установки инструмента снизу.
Система крепления матриц Promecam.
Мобильная педаль управления.
Две регулируемые подвижные фронтальные опоры листа.
Освещение рабочей зоны.
Набор верхнего и нижнего инструмента на всю длину гиба.

ПОДРОБНОЕ ОПИСАНИЕ ОПЦИОНАЛЬНЫХ СТОЕК ЧПУ ПРИВЕДЕНО ВО ВКЛАДКЕ "ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ".

Доступные опции:

2D программирование для Delem DA-53Tx.
Система ЧПУ Delem DA-58Tx (Числовое и графическое программирование, 2D графика, 18.5" TFT Touch screen) + Delem Profile 58TL offline software.
Система ЧПУ Delem DA-66S (Числовое и графическое программирование, 24” TFT Touch screen) + Delem Profile S2D offline software.
Система ЧПУ Delem DA-69S (Числовое и графическое программирование, 24” TFT Touch screen) + Delem Profile S3D offline software.
Двусторонние держатели пуансонов Promecam TJ100J-S.
Система гидравлического зажима инструмента Wila.
Внешнее ПО Metalix MBend для составления управляющих программ.
Управляемые оси R, X, Z1, Z2 (конфигурация осей 6+1).
Управляемые оси R, X, ΔX, Z1, Z2 (конфигурация осей 7+1).
Управляемые оси R1, R2, X1, X2, Z1, Z2 (конфигурация осей 8+1).
Дополнительный задний упор с ручной расстановкой по оси Z.
Система сопровождения листа (макс. грузоподъемность 100 кг).
Зона парковки для системы сопровождения листа.
Увеличение раскрытия на 100 мм.
Считыватель штрих-кодов.
Лазерная система защиты оператора DSP.
Объединение двух станков в тандем.
