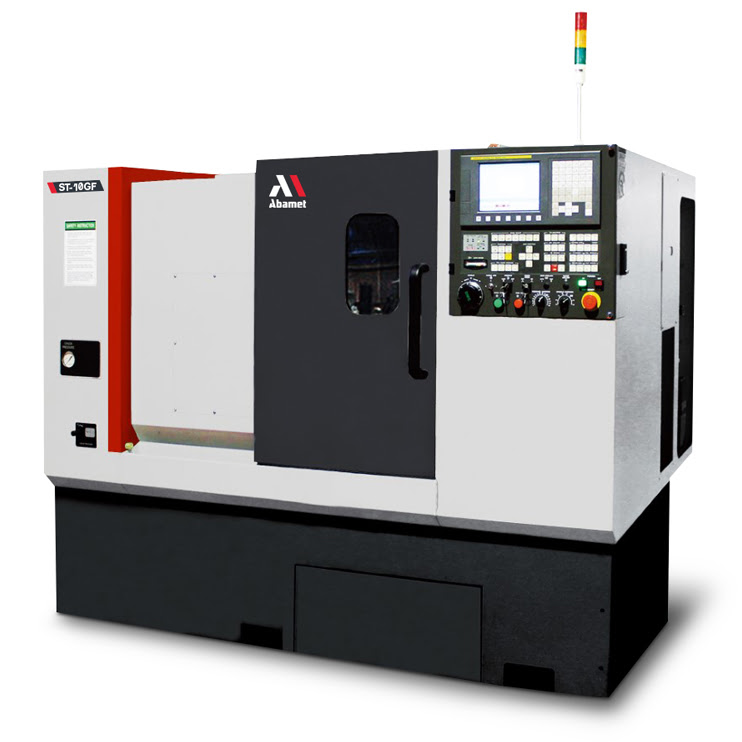

Abamet ST-10GF - купить, цена на Токарный станок с ЧПУ по металлу ST-10GF c линейным суппортом, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный с линейным сменщиком

Диаметр патрона, мм

152

Макс. обороты шпинделя, об/мин

6000

Макс. диаметр прутка, мм

43

Мощность шпинделя, кВт

15

Особенность базовой комплектации

G - линейный сменщик

Перемещение по оси X, мм

420

Перемещение по оси Z, мм

250

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 490
Максимальный обрабатываемый наружный диаметр, мм - 170
Максимальная длина точения, мм - 240

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-5 (ASA)
Максимальная частота вращения шпинделя, об/мин - 6000
Максимальный крутящий момент на шпинделе, Нм - 111
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 55
Максимальный диаметр обрабатываемого прутка, мм - 43
Диаметр трехкулачкового гидравлического патрона, мм - 152 (6'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный с линейным сменщиком

Диаметр патрона, мм

152

Макс. обороты шпинделя, об/мин

6000

Макс. диаметр прутка, мм

43

Мощность шпинделя, кВт

15

Особенность базовой комплектации

G - линейный сменщик

Перемещение по оси X, мм

420

Перемещение по оси Z, мм

250

Бренд

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 490
Максимальный обрабатываемый наружный диаметр, мм - 170
Максимальная длина точения, мм - 240

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-5 (ASA)
Максимальная частота вращения шпинделя, об/мин - 6000
Максимальный крутящий момент на шпинделе, Нм - 111
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 55
Максимальный диаметр обрабатываемого прутка, мм - 43
Диаметр трехкулачкового гидравлического патрона, мм - 152 (6'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения
Наклон станины, град. - 60
Величина перемещений по осям, мм
- по оси Х - 420
- по оси Z - 250
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 36
Мощность серводвигателей осей X/Y/Z, кВт - 1,8/-/1,8

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - Линейный - Gang type
Количество позиций в револьвере/сменщике - 5
Сечения корпусов резцов, мм - 20х20

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 20
Длина х ширина, мм (занимаемая площадь пола) - 2055 x 1500
Масса ориентировочная, кг - 2500
