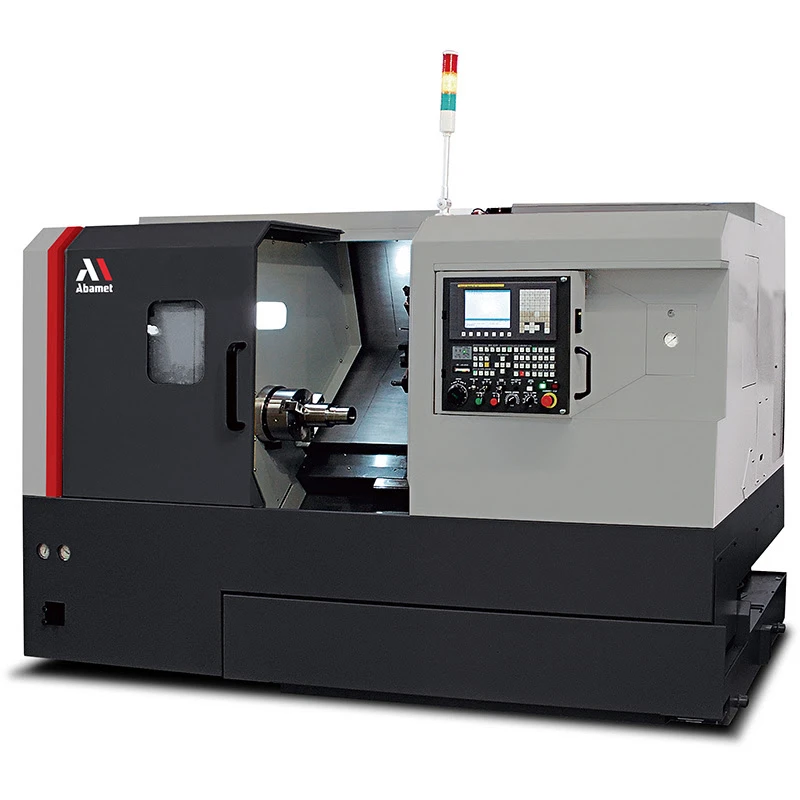

Abamet ST-15F - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-15F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

203

Макс. обороты шпинделя, об/мин

4500

Макс. диаметр прутка, мм

51

Мощность шпинделя, кВт

15

Перемещение по оси X, мм

165

Перемещение по оси Z, мм

350

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 480
Максимальный обрабатываемый наружный диаметр, мм - 280
Максимальная длина точения, мм - 300

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-6 (ASA)
Максимальная частота вращения шпинделя, об/мин - 4500
Максимальный крутящий момент на шпинделе, Нм - 240,3
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 62
Максимальный диаметр обрабатываемого прутка, мм - 51
Диаметр трехкулачкового гидравлического патрона, мм - 203 (8'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

ST-15F,TOOL-PRE-SETTER-ALM,COOLANT-POWERUP-11-LM,TAILSTOCK-LM,OIL-SKIMMER-LM,MANUAL-GUIDE-I-F

ST-15F,TOOL-PRE-SETTER-ALM,COOLANT-POWERUP-11-LM,TAILSTOCK-LM,OIL-SKIMMER-LM,MANUAL-GUIDE-I-F

- Токарно-револьверный станок с ЧПУ по металлу ST-15F (1)
- Автоматический щуп для измерения вылета инструмента Renishaw (1)
- Помпа подачи СОЖ повышенной мощности 1,1 кВт взамен стандартной (1)
- Ручная задняя бабка с гидравлической пинолью, КМ4 (1)
- Маслосборник для бака СОЖ (1)
- Многофункциональная среда для создания управляющих программ (1)

36 309 862,27 KZT Цена с НДС

07.05.2026 - Ориентировочная дата поступления на склад

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

203

Макс. обороты шпинделя, об/мин

4500

Макс. диаметр прутка, мм

51

Мощность шпинделя, кВт

15

Перемещение по оси X, мм

165

Перемещение по оси Z, мм

350

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 480
Максимальный обрабатываемый наружный диаметр, мм - 280
Максимальная длина точения, мм - 300

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-6 (ASA)
Максимальная частота вращения шпинделя, об/мин - 4500
Максимальный крутящий момент на шпинделе, Нм - 240,3
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 62
Максимальный диаметр обрабатываемого прутка, мм - 51
Диаметр трехкулачкового гидравлического патрона, мм - 203 (8'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 165
- по оси Z - 350
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 36
Мощность серводвигателей осей X/Y/Z, кВт - 1,6/-/1,6

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BOT
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Время индексации, сек - 0,7 (соседний), 1,4 (180 град.)
Макс. число приводных станций, шт - -

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Опция
Конус Морзе - MT #4
Ход пиноли, мм - 80
Привод пиноли - Гидравлический
Ход задней бабки, мм - 220
Привод задней бабки - Ручной
Максимальное усилие пиноли, Н - 5008

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 25х25 мм для наружного точения - 6 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 32 мм - 6 шт.
- Переходные втулки, диаметры 25/20/16/12/10/8 - 6 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 23
Объем бака СОЖ, л - 120
Длина х ширина, мм (занимаемая площадь пола) - 2055 x 1625
Высота станка, мм - 1650
Масса ориентировочная, кг - 2730
