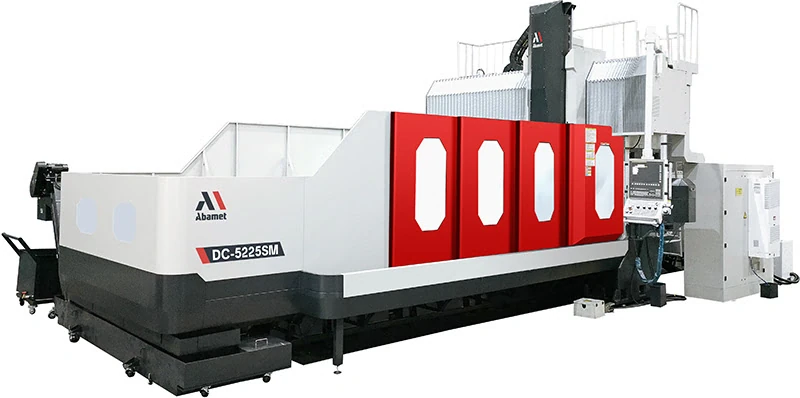

Abamet DC-5225SM - купить, цена на Фрезерный станок DC-5225SM, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Abamet DC-5225SM - купить, цена на Фрезерный станок DC-5225SM, фото, описание, характеристики, параметры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм -
Количество Т-образных пазов, шт -21
Ширина Т-образных пазов, мм -28
Расстояние между соседними Т-образными пазами, мм -250
Максимально допустимая нагрузка на стол, кг -21000
Расстояние между колоннами/макс. высота заготовки -2520/1235

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя -BBT50
Максимальная частота вращения шпинделя, об/мин -6000
Мощность шпинделя (пост/макс), кВт -22/54
Крутящий момент (пост/макс), Нм -770/1892
Способ передачи крутящего момента -прямое соединение с редуктором
Охлаждение шпинделя -масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм -
Расстояния от поверхности рабочего стола до торца шпинделя, мм -
Максимальная величина рабочих подач, м/мин -8,0
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин -12/15/12
Мощность серводвигателей по осям X/Y/Z, кВт -9/7/7

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина -Цепного типа (опция)
Тип устанавливаемых оправок -BT50
Количество инструментальных позиций в магазине -32
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм -110
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм -225
Максимальная длина инструмента, мм -350
Максимальный вес устанавливаемого инструмента, кг -20

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0.015/±0.010/±0.008
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0.012/±0.008/±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства -FANUC 0i MF PLUS type 0
Количество управляемых осей -3
Тип монитора для отображения информации -LCD 15"
Тип интерфейса для подключения съемных носителей памяти -USB/CF/PCMCIA
Интерфейсы для подключения -RJ45/RS232C
Объем памяти для хранения программ -2 ГБ (c Data Server)

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Серводвигатели перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Система удаления стружки
Дистанционный пульт управления на кабеле
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание -3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА -60
Сжатый воздух и СОЖ -
Габаритные размеры станка, мм -
Масса ориентировочная, кг -52000
