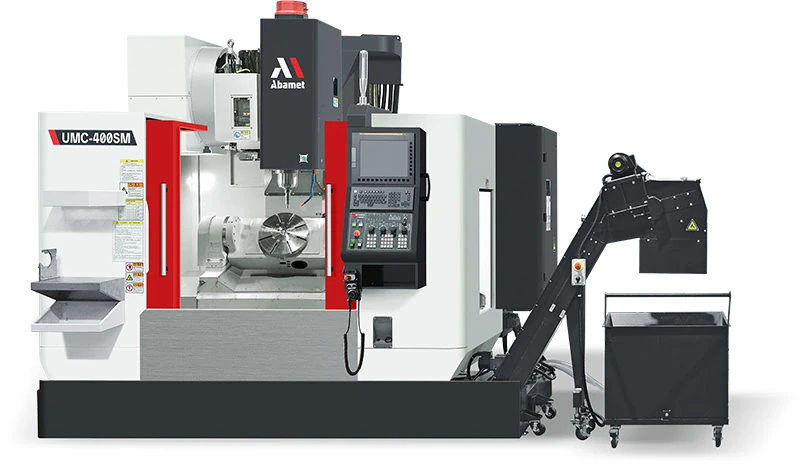

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-400SM, стол-планшайба Ø400 мм

UMC-400SMОжидается

Вертикально-фрезерный обрабатывающий центр со встроенным наклонно-поворотным столом позволяет с системой ЧПУ Fanuc проводить обработку в режиме 4+1 (полная интерполяция 4-ех осей + одна ось в режиме позиционирования). Станок имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 600х580х530 мм, планшайбу с Т-образными пазами диаметром 400 мм. В базовую комплектацию входят: шпиндель BBT40 на 10000 оборотов с системой охлаждения, автоматический сменщик бокового типа на 24 инструмента, система удаления стружки, система подачи СОЖ, пульт дистанционного управления, жесткое нарезание резьбы.

От 106 763 621,17 KZT

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 1 462 929,67 CN¥ по курсу на 27.02.2026

1 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад №2
30.06.2026 - Ориентировочная дата поступления на склад

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Ход по осям X/Y/Z, мм

600 / 580 / 530

Размер рабочего стола / Диаметр планшайбы, мм

Ø400

Количество осей станка

4+1, 5 (опционально)

Перемещение по оси X, мм

600

Перемещение по оси Y, мм

580

Перемещение по оси Z, мм

530

Максимальные обороты шпинделя, об/мин

10000

Конус шпинделя

BBT40

Емкость сменщика инструмента

24

Тип фрезерного станка

Вертикально-фрезерный с наклонно-поворотным столом

Бренд

Abamet.ru

Вид номенклатуры

Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм -400
Количество Т-образных пазов -8
Ширина Т-образных пазов, мм -12
Максимально допустимая нагрузка на стол, кг -Гор. 300/Накл. 250

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя -BBT40 (ISO40; HSKA63 - опция)
Максимальная частота вращения шпинделя, об/мин -10000 (12000/15000 - опция)
Крутящий момент с ЧПУ Fanuc (пост/макс), Нм -52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)
Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт -11/20,4 (10000/12000 об.); 9/15 (15000 об.)
Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) -63/135 (10000/12000 об.); 55/100 (15000 об.)
Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) -9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)
Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) -69,4/94,6 (10000/12000/15000 об.)
Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) -11/15 (10000/12000/15000 об.)
Способ передачи крутящего момента -прямой привод
Смазка подшипников шпинделя -консистентная
Охлаждение шпинделя -масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям -
Расстояние от поверхности стола до торца шпинделя, мм -
Максимальная величина рабочих подач по осям X, Y, Z, м/мин -10
Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин -36/36/24
Максимальная скорость наклона, об/мин -22,2
Максимальная скорость поворота, об/мин -22,2
Мощность серводвигателей по осям X/Y/Z, кВт -3/3/3
Крутящий момент поворотной оси, Нм -1000
Тормозной момент поворотной оси, Нм -1120
Крутящий момент наклонной оси, Нм -1000
Тормозной момент наклонной оси, Нм -1120

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина -Бокового типа с рукой
Тип устанавливаемых оправок -BT40
Количество инструментальных позиций в магазине -24 (32, 40 - опция)
Максимальная длина инструмента, мм -300
Максимальный диаметр устанавливаемого инструмента, мм -
Максимальный вес устанавливаемого инструмента, кг -8

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0.004 (±0.003 с линейкой - опция)
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0.003
Точность позиционирования поворотной оси, угл. сек. -±8 (±6 с линейкой - опция)
Повторяемость позиционирования поворотной оси, угл. сек. -±3
Точность позиционирования наклонной оси, угл. сек. -±23 (±8 c линейкой - опция)
Повторяемость позиционирования наклонной оси, угл. сек. -±4

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства -FANUC 0i MF Plus type 0 (HNC-848D; Siemens 828D - опция)
Количество управляемых осей -4+1 (5 c HNC-848D; 4+1 без TCP с Siemens)
Тип монитора для отображения информации -15", сенсорный (17'' c HNC-848D; 10,4'' c Siemens)
Тип интерфейса для подключения съемных носителей памяти -USB/CF/PCMCIA (USB c HNC-848D)
Объем памяти станка для хранения программ -2 Мб (5 Гб c HNC-848D)
Дополнительная память с Fanuc Data Server -2 Гб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ FANUC

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая 2D визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 400 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server c расширением памяти
индексация рабочей наклонной плоскости TWP
преобразование системы координат
контроль центральной точки инструмента TCP

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Закрытое защитное ограждение с крышей
Встроенный двухосевой наклонно-поворотный стол
Серводвигатели перемещений по осям с прямой передачей момента
Система автоматической смазки направляющих и ШВП
Электрошкаф разделен на силовую часть и блок электроавтоматики

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система подачи СОЖ
Датчик уровня СОЖ в баке
Маслосборник
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной пистолет СОЖ для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Автоматическая централизованная система смазки
Интелектуальная тепловая компенсация шпинделя (c системой ЧПУ Fanuc)
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Автоматическое отключение станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
Пульт дистанционного управления на кабеле
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet (iNC-Cloud c HNC-848Di)
Экспортная упаковка
Трансформатор (c системой ЧПУ Fanuc)
Соответствие нормам безопасности СЕ
Кондиционер электрошкафа

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание -3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА -30
Требования к сжатому воздуху -
Объем бака СОЖ, л -350

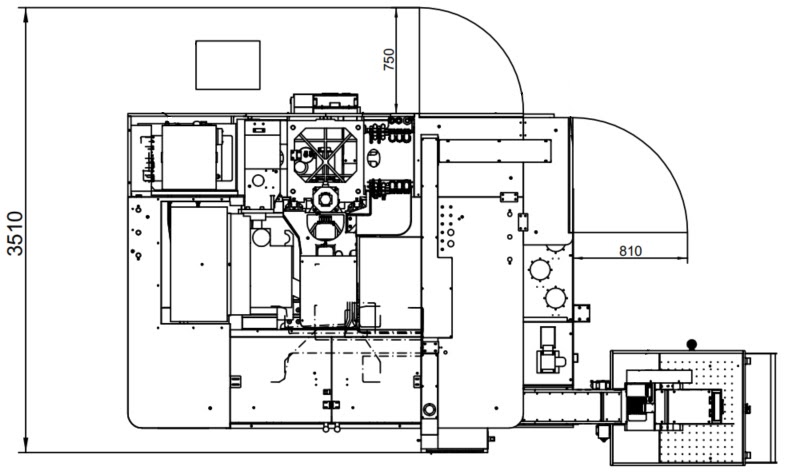

Габаритные рабочие размеры станка, мм -
Масса ориентировочная, кг -8250
