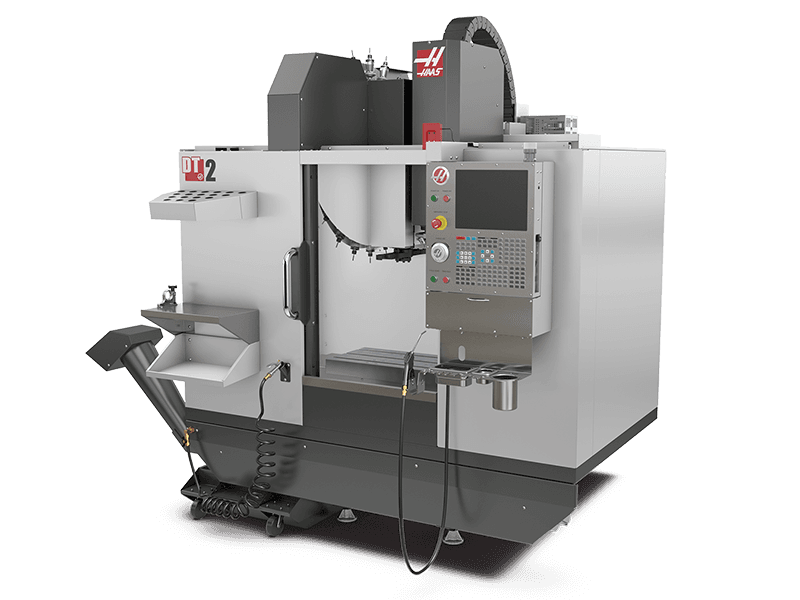

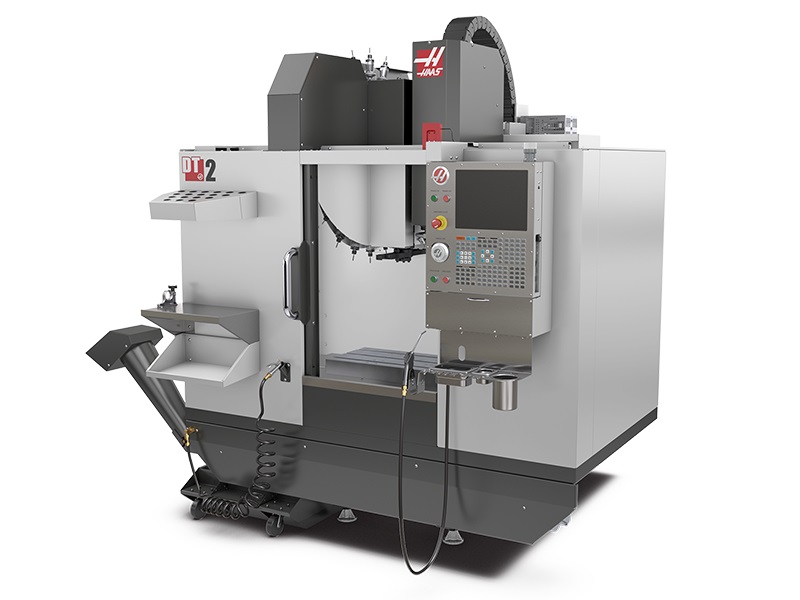

Haas DT-2 - купить, цена на , фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Haas DT-2 - купить, цена на , фото, описание, характеристики, параметры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм -
Количество Т-образных пазов, шт -3
Ширина Т-образных пазов, мм -15,9...16,0
Расстояние между соседними Т-образными пазами, мм -125
Максимально допустимая нагрузка на стол, кг -113
Расстояние между колоннами/макс. высота заготовки -
Ширина открывания рабочей двери, мм -710

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя -BT30
Максимальная частота вращения шпинделя, об/мин -10000 (12000, 15000, 20000 - опция)
Мощность шпинделя (пост/макс), кВт -11,2
Крутящий момент (пост/макс), Нм -62
Мощность шпинделя, кВт -
Крутящий момент, Нм -
Способ передачи крутящего момента -прямой привод
Смазка подшипников шпинделя -воздушно-масляная
Охлаждение шпинделя -воздушное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм -
Расстояния от поверхности рабочего стола до торца шпинделя, мм -
Максимальная величина рабочих подач, м/мин -30,5
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин -61,0
Мощность серводвигателей по осям X/Y/Z, кВт -3/3/3
Максимальные допустимые усилия по осям, кН -

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина -Бокового типа
Тип устанавливаемых оправок -BT30
Количество инструментальных позиций в магазине -20
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм -51
Максимальная длина инструмента, мм -300
Максимальный вес устанавливаемого инструмента, кг -2,5
Время смены инструмента, сек -

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм -±0,0050
Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм -±0,0025
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства -HAAS
Количество управляемых осей -3
Тип монитора для отображения информации -LCD 15"
Скорость обработки программ, блоков/сек -до 1000
Тип интерфейса для подключения съемных носителей памяти -USB
Интерфейсы для подключения -RJ45/RS232C
Объем памяти для хранения программ -1
Минимальная дискретность задаваемых значений, мм -0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 200 кадров
контурное управление AICC II c предпросмотром 400 кадров
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Система компенсации тепловых расширений ШВП
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
WiFi для беспроводного подключения станка в сеть
Система удаленного мониторинга HaasConnect
Быстрая передача файлов в станок по WiFi HaasDrop
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Кнопочный выключатель для блокировки памяти для пульта управления
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание -3 ф. 400В, 50 Гц
Потребляемая электрическая мощность, кВА -28
Сжатый воздух и СОЖ -
Габаритные размеры станка, мм -
Масса ориентировочная, кг -2850
