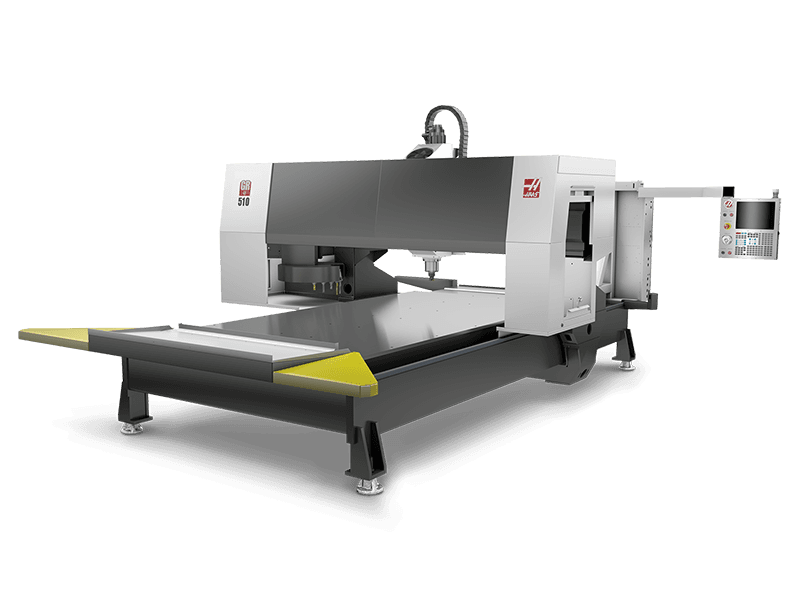

Фрезерный станок Haas GR-510

GR-510Архив

Фрезерный станок портального типа; 3073 x 1549 x 279 мм, конус ISO 40, векторный привод 11,2 кВт, 8100 об/мин, автоматическое устройство смены инструмента на 10 гнезд, модуль обнаружения сбоя питания, 1 гигабайт программной памяти, переключатель для блокировки памяти, цветной 15-дюймовый ЖК-дисплей и порт USB.

СервисОбучениеЛизингЛогистика

Haas GR-510 - купить, цена на , фото, описание, характеристики, параметры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм -
Максимально допустимая нагрузка на стол, кг -2722
Расстояние между колоннами/макс. высота заготовки -

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя -ISO40
Максимальная частота вращения шпинделя, об/мин -8100
Мощность шпинделя (пост/макс), кВт -11,2
Крутящий момент (пост/макс), Нм -65
Мощность шпинделя, кВт -
Крутящий момент, Нм -
Способ передачи крутящего момента -ременная передача

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм -
Расстояния от поверхности рабочего стола до торца шпинделя, мм -
Максимальная величина рабочих подач, м/мин -20,3
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин -20,3 (X), 53,3 (Y), 27,9 (Z)
Мощность серводвигателей по осям X/Y/Z, кВт -3/3/3
Максимальные допустимые усилия по осям, кН -

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина -Карусельного типа
Тип устанавливаемых оправок -CT40
Количество инструментальных позиций в магазине -10
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм -89
Максимальная длина инструмента, мм -300
Максимальный вес устанавливаемого инструмента, кг -5,4

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм -±0,05
Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм -±0,03
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
