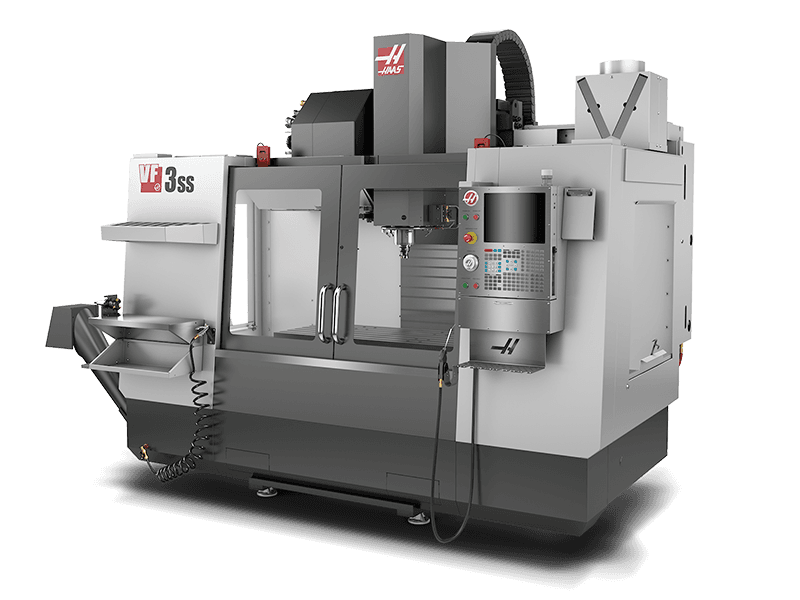

Haas VF-3SS - купить, цена на , фото, описание, характеристики, параметры

Доставка в любой город Казахстана

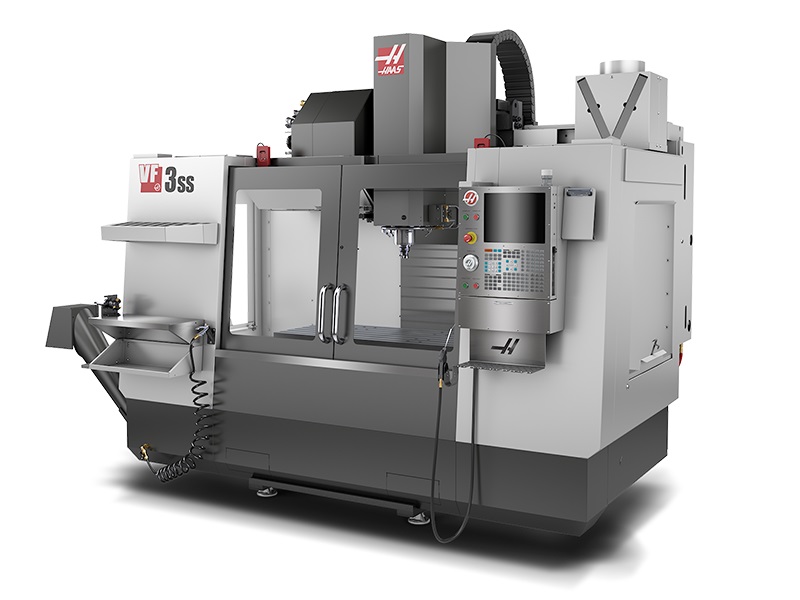

Haas VF-3SS - купить, цена на , фото, описание, характеристики, параметры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

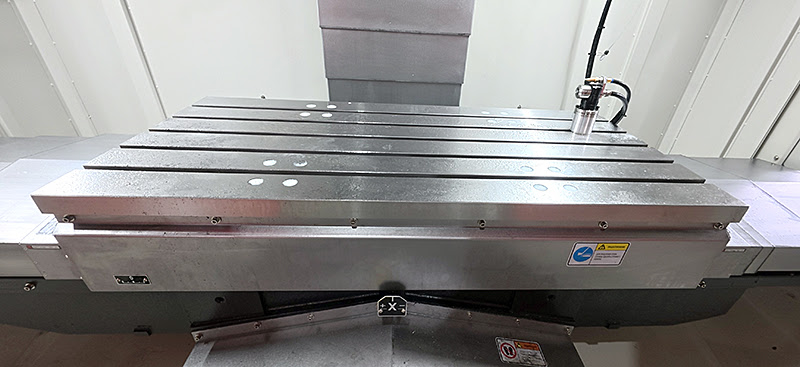

Размеры рабочей поверхности стола, мм -
Количество Т-образных пазов, шт -5
Ширина Т-образных пазов, мм -15,9...16,0
Расстояние между соседними Т-образными пазами, мм -80
Максимально допустимая нагрузка на стол, кг -794
Расстояние между колоннами/макс. высота заготовки -

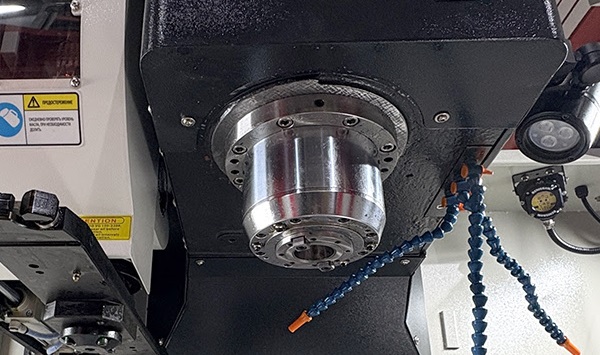

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя -ISO40
Максимальная частота вращения шпинделя, об/мин -12000
Мощность шпинделя, кВт -22,4
Крутящий момент, Нм -122
Способ передачи крутящего момента -прямой привод
Смазка подшипников шпинделя -воздушно-масляная
Охлаждение шпинделя -водяное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм -
Расстояния от поверхности рабочего стола до торца шпинделя, мм -
Максимальная величина рабочих подач, м/мин -21,2
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин -35,6
Максимальные допустимые усилия по осям, кН -

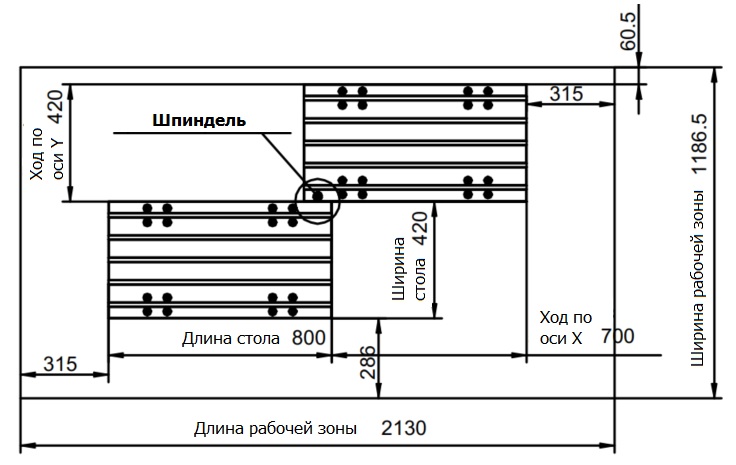

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина -Бокового типа
Тип устанавливаемых оправок -CT40
Количество инструментальных позиций в магазине -30
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм -63,5
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм -127
Максимальная длина инструмента, мм -330
Максимальный вес устанавливаемого инструмента, кг -5,4
Время смены инструмента, сек -

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,0050
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм -±0,0025

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства -HAAS
Количество управляемых осей -3
Тип монитора для отображения информации -LCD 15"
Скорость обработки программ, блоков/сек -до 1000
Тип интерфейса для подключения съемных носителей памяти -USB
Объем памяти для хранения программ -1 Гб
Минимальная дискретность задаваемых значений, мм -0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 200 кадров
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
Data Server с расширением памяти до 2ГБ
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Система компенсации тепловых расширений ШВП
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Обдув окна станка пневмопистолетом во время работы
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
WiFi для беспроводного подключения станка в сеть
Система удаленного мониторинга HaasConnect
Быстрая передача файлов в станок по WiFi HaasDrop
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Кнопочный выключатель для блокировки памяти для пульта управления
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание -3 ф. 400В, 50 Гц
Потребляемая электрическая мощность, кВА -28
Сжатый воздух и СОЖ -

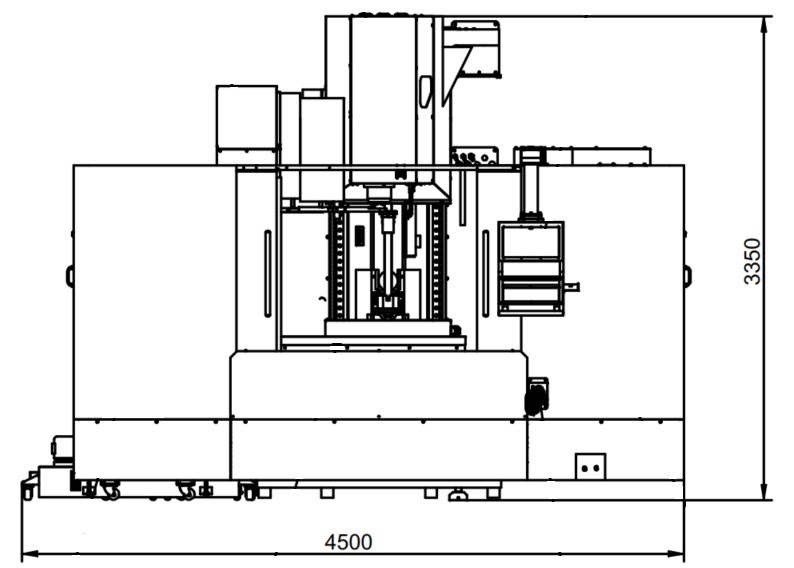

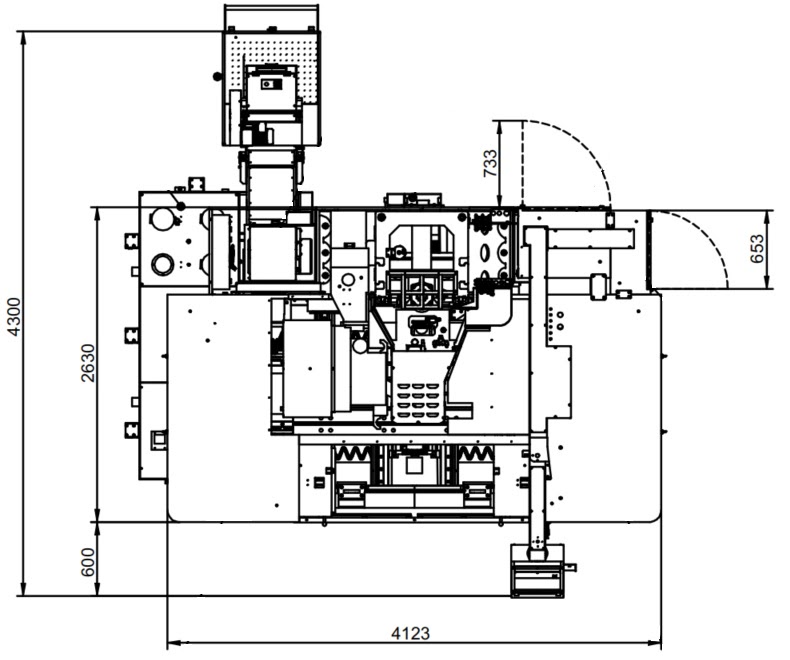

Габаритные размеры станка, мм -
Масса ориентировочная, кг -6125

Аналогичные товары

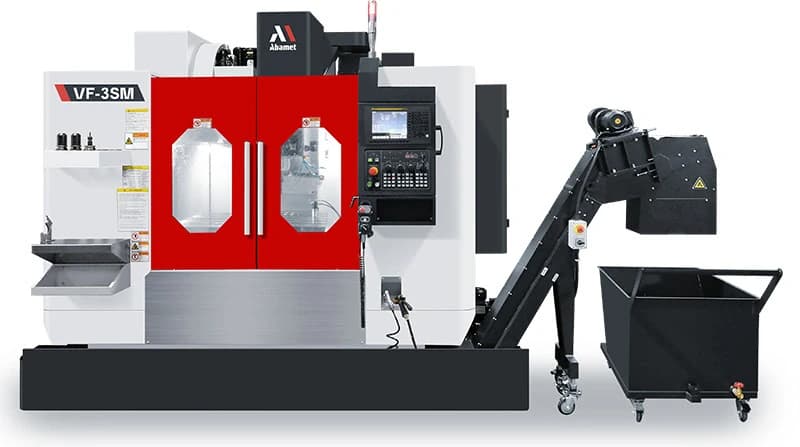

Фрезерный обрабатывающий центр по металлу VF-3SM c ЧПУ Fanuc, стол 1280х600 мм

На складе

от 54 929 515,21 KZT Цена с НДС

VF-3SMВ наличии

Фрезерный обрабатывающий центр по металлу VF-3SM c ЧПУ Fanuc, стол 1280х600 мм

Подробнее

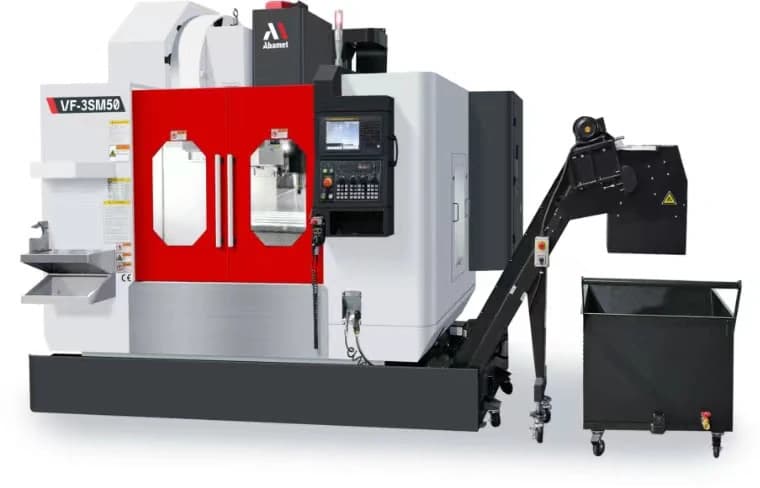

Фрезерный обрабатывающий центр с ЧПУ по металлу VF-3SM50, стол 1280х600 мм

от 63 792 256,65 KZT Цена с НДС

VF-3SM50Под заказ

Фрезерный обрабатывающий центр с ЧПУ по металлу VF-3SM50, стол 1280х600 мм

Подробнее

Популярное оборудование данного типа

Фрезерный обрабатывающий центр по металлу VF-3SM c ЧПУ Fanuc, стол 1280х600 мм

На складе

от 54 929 515,21 KZT Цена с НДС

VF-3SMВ наличии

Фрезерный обрабатывающий центр по металлу VF-3SM c ЧПУ Fanuc, стол 1280х600 мм

Подробнее

Фрезерный обрабатывающий центр с ЧПУ Fanuc по металлу VF-2TSM, стол 1100х500 мм

от 46 066 774,57 KZT Цена с НДС

VF-2TSMОжидается

Фрезерный обрабатывающий центр с ЧПУ Fanuc по металлу VF-2TSM, стол 1100х500 мм

Подробнее

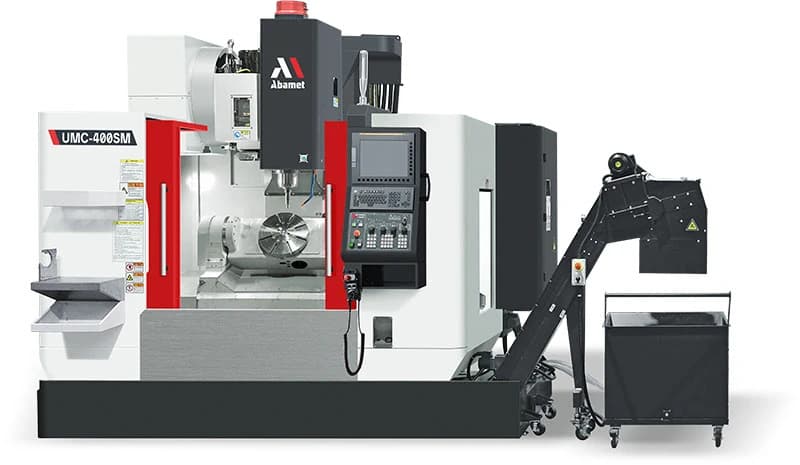

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-400SM, стол-планшайба Ø400 мм

от 103 436 103,83 KZT Цена с НДС

UMC-400SMОжидается

Пятиосевой фрезерный станок с ЧПУ по металлу UMC-400SM, стол-планшайба Ø400 мм

Подробнее

Вертикально-фрезерный станок с ЧПУ по металлу TM-1F, стол 1000х500 мм

от 30 793 298,45 KZT Цена с НДС

TM-1FПод заказ

Вертикально-фрезерный станок с ЧПУ по металлу TM-1F, стол 1000х500 мм

Подробнее

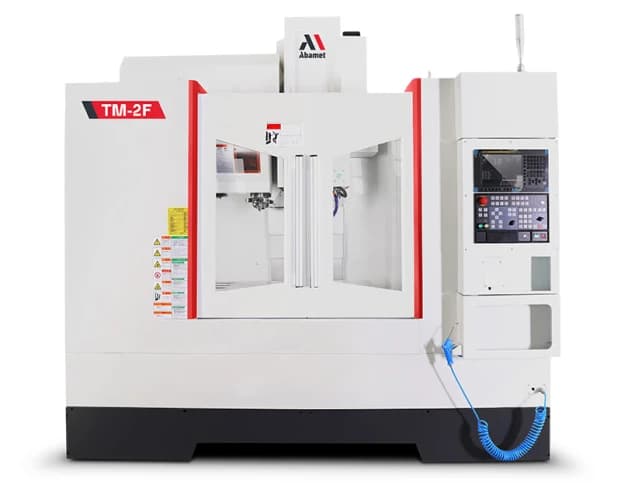

Вертикально-фрезерный станок с ЧПУ по металлу TM-2F, стол 1000х550 мм

от 31 939 095,68 KZT Цена с НДС

TM-2FПод заказ

Вертикально-фрезерный станок с ЧПУ по металлу TM-2F, стол 1000х550 мм

Подробнее

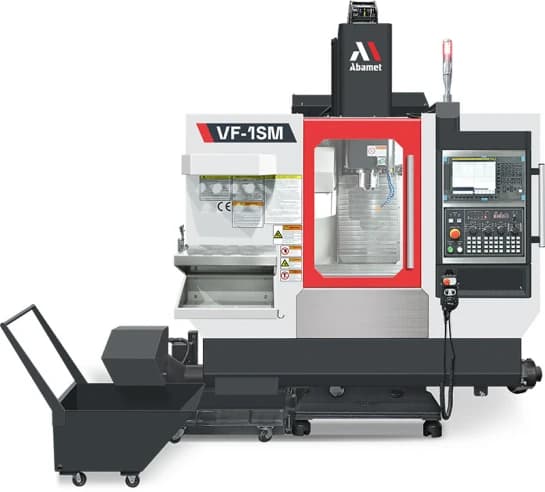

Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм

от 32 334 395,57 KZT Цена с НДС

VF-1SMПод заказ

Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм

Подробнее

Вертикально-фрезерный станок с ЧПУ по металлу TM-3F, стол 1200х600 мм

от 35 233 262,56 KZT Цена с НДС

TM-3FПод заказ

Вертикально-фрезерный станок с ЧПУ по металлу TM-3F, стол 1200х600 мм

Подробнее

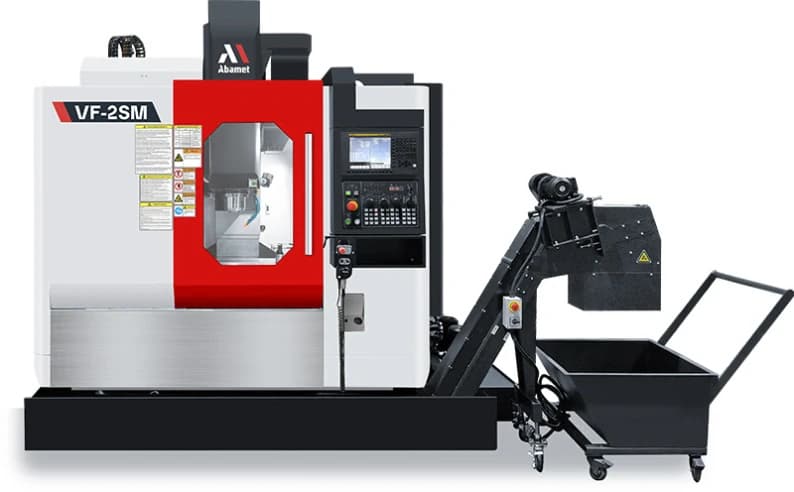

Фрезерный обрабатывающий центр с ЧПУ по металлу VF-2SM, стол 800х420 мм
