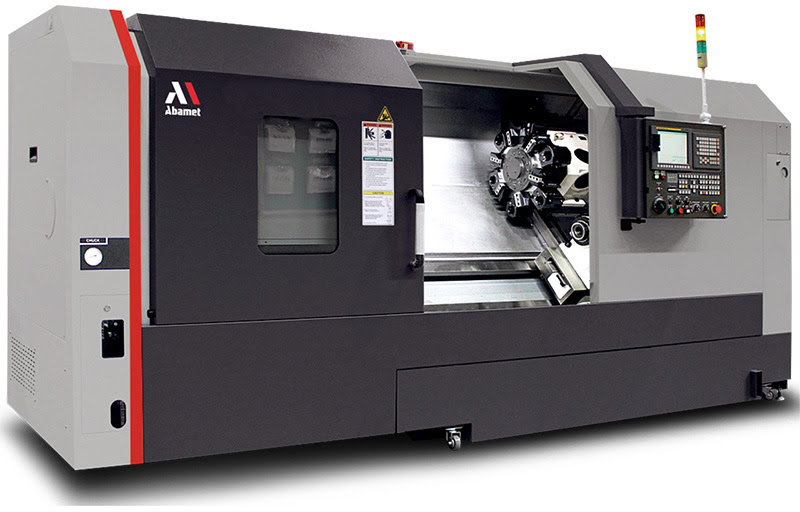

Abamet ST-30SMF - купить, цена на Токарный обрабатывающий центр с ЧПУ по металлу ST-30SMF c контршпинделем , фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

254

Макс. обороты шпинделя, об/мин

3500

Макс. диаметр прутка, мм

76

Мощность шпинделя, кВт

22

Особенность базовой комплектации

M - приводной инструмент, ось C, S - контршпиндель

Перемещение по оси X, мм

220

Перемещение по оси Z, мм

1050

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 710
Максимальный обрабатываемый наружный диаметр, мм - 400
Максимальная длина точения, мм - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8 (ASA)
Максимальная частота вращения шпинделя, об/мин - 3500
Максимальный крутящий момент на шпинделе, Нм - 350,1
Мощность шпинделя (пост./30 мин), кВт - 18,5/22
Диаметр отверстия в главном шпинделе, мм - 86
Максимальный диаметр обрабатываемого прутка, мм - 76
Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')

ПАРАМЕТРЫ КОНТРШПИНДЕЛЯ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

254

Макс. обороты шпинделя, об/мин

3500

Макс. диаметр прутка, мм

76

Мощность шпинделя, кВт

22

Особенность базовой комплектации

M - приводной инструмент, ось C, S - контршпиндель

Перемещение по оси X, мм

220

Перемещение по оси Z, мм

1050

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 710
Максимальный обрабатываемый наружный диаметр, мм - 400
Максимальная длина точения, мм - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8 (ASA)
Максимальная частота вращения шпинделя, об/мин - 3500
Максимальный крутящий момент на шпинделе, Нм - 350,1
Мощность шпинделя (пост./30 мин), кВт - 18,5/22
Диаметр отверстия в главном шпинделе, мм - 86
Максимальный диаметр обрабатываемого прутка, мм - 76
Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')

ПАРАМЕТРЫ КОНТРШПИНДЕЛЯ

Посадка шпинделя - A2-6 (ASA)
Максимальная частота вращения шпинделя, об/мин - 4000
Максимальный крутящий момент на шпинделе, Нм - 139,3
Мощность шпинделя (пост./30 мин), кВт - 7,5/11
Диаметр отверстия в контршпинделе, мм - 76
Максимальный диаметр прутка, мм - 65
Диаметр трехкулачкового патрона, мм - 203 (8'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 220
- по оси Z - 1050
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Z - 24
Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BMT55
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Время индексации, сек - 1
Макс. число приводных станций, шт - 12

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.006
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003/±0.003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 3
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
функция синхронизации оборотов главного шпинделя и контршпинделя
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 43
Длина х ширина, мм (занимаемая площадь пола) - 4100 x 2000
Масса ориентировочная, кг - 7500
