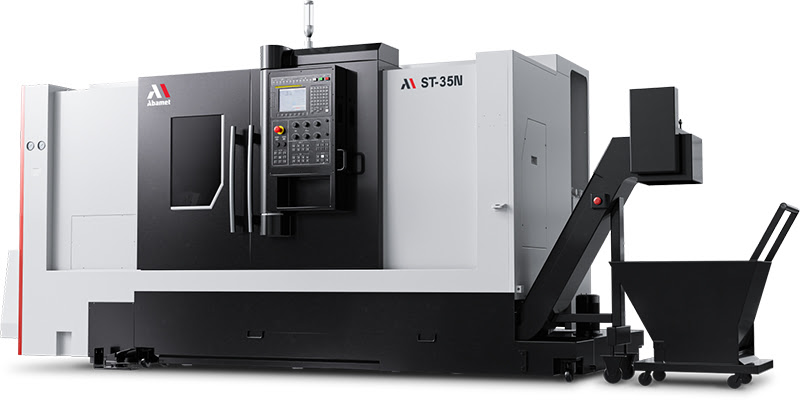

Abamet ST-35N - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-35N, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

304

Макс. обороты шпинделя, об/мин

2500

Макс. диаметр прутка, мм

84

Мощность шпинделя, кВт

18.5

Перемещение по оси X, мм

250

Перемещение по оси Z, мм

1050

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

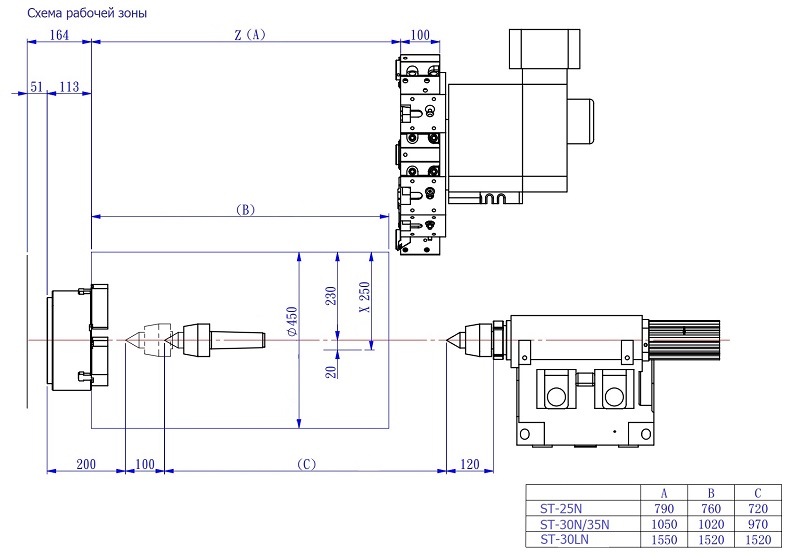

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 637
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 440
Максимальный обрабатываемый наружный диаметр, мм - 450
Максимальная длина точения, мм - 1020

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8
Максимальная частота вращения шпинделя, об/мин - 35-2500
Максимальный крутящий момент на шпинделе, Нм - 471 (S2 15min)
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 95
Максимальный диаметр обрабатываемого прутка, мм - 84
Диаметр трехкулачкового гидравлического патрона, мм -

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

304

Макс. обороты шпинделя, об/мин

2500

Макс. диаметр прутка, мм

84

Мощность шпинделя, кВт

18.5

Перемещение по оси X, мм

250

Перемещение по оси Z, мм

1050

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 637
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 440
Максимальный обрабатываемый наружный диаметр, мм - 450
Максимальная длина точения, мм - 1020

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8
Максимальная частота вращения шпинделя, об/мин - 35-2500
Максимальный крутящий момент на шпинделе, Нм - 471 (S2 15min)
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 95
Максимальный диаметр обрабатываемого прутка, мм - 84
Диаметр трехкулачкового гидравлического патрона, мм - 304 (12'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 230+20
- по оси Z - 1050
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 15
- по оси Z - 20
Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BOT
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Макс. диаметр хвостовика расточной оправки, мм - 40
Время смены соседнего инструмента, сек - 0,7
Время смены диагонального инструмента, сек - 1,4

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Конус Морзе - MT #5
Ход пиноли, мм - 100
Диаметр пиноли, мм - 100
Привод пиноли - Гидравлический
Ход задней бабки, мм - 970
Привод задней бабки - Ручной (программир. - опция)
Максимальное усилие пиноли, Н - 5884

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.007
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus Type 1
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ ЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту
жесткое нарезание резьбы метчиком

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки с тележкой
Ручная задняя бабка с гидравлической пинолью
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектами кулачков:
- Мягкие кулачки - 3 компл.
- Каленые кулачки - 1 компл.
Педаль для гидравлического патрона
Дистанционный пульт управления на кабеле
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 25х25 мм для наружного точения - 12 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 40 мм - 6 шт.
- Переходные втулки, диаметры 32/25/20/16 - 4 шт.
- Переходные втулки с конусом Морзе, МT4/МT3/MT2/MT1 - 4 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 40
Объем бака СОЖ, л - 210
Длина х ширина, мм (занимаемая площадь пола) - 4885 x 1930 (с конвейером)
Высота станка, мм - 1985
Масса ориентировочная, кг - 6500
