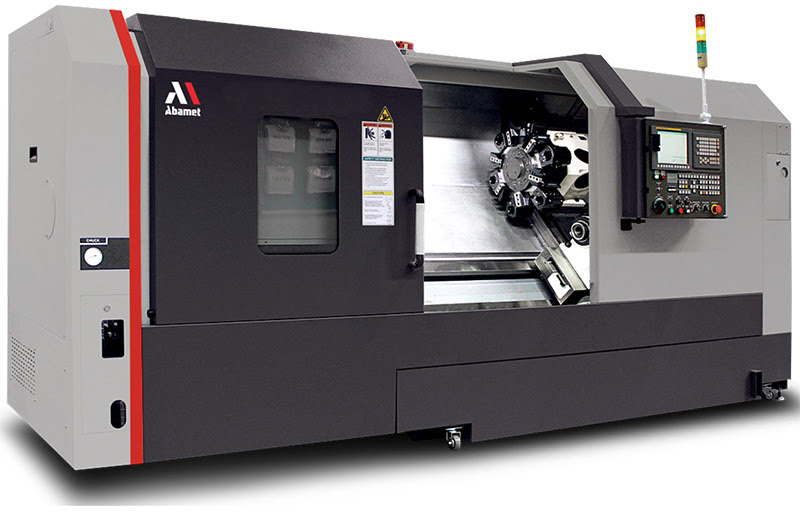

Abamet ST-40F - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-40F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

381

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

22

Перемещение по оси X, мм

305

Перемещение по оси Z, мм

1705

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 750
Максимальный обрабатываемый наружный диаметр, мм - 560
Максимальная длина точения, мм - 1655

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 944,4
Мощность шпинделя (пост./30 мин), кВт - 18,5/22
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 381 (15'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

381

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

22

Перемещение по оси X, мм

305

Перемещение по оси Z, мм

1705

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 750
Максимальный обрабатываемый наружный диаметр, мм - 560
Максимальная длина точения, мм - 1655

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 944,4
Мощность шпинделя (пост./30 мин), кВт - 18,5/22
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 381 (15'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 305
- по оси Z - 1705
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 18
- по оси Z - 20
Мощность серводвигателей осей X/Y/Z, кВт - 4/-/4

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - Drum
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 10
Сечения корпусов резцов, мм - 25х25
Время индексации, сек - 1
Макс. число приводных станций, шт - -

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #4
Ход пиноли, мм - 120
Привод пиноли - Программируемый, гидравл.
Ход задней бабки, мм - 1125
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 45307

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.006
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.004/±0.004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 36
Объем бака СОЖ, л - 335
Длина х ширина, мм (занимаемая площадь пола) - 5080 x 1876
Масса ориентировочная, кг - 9100
