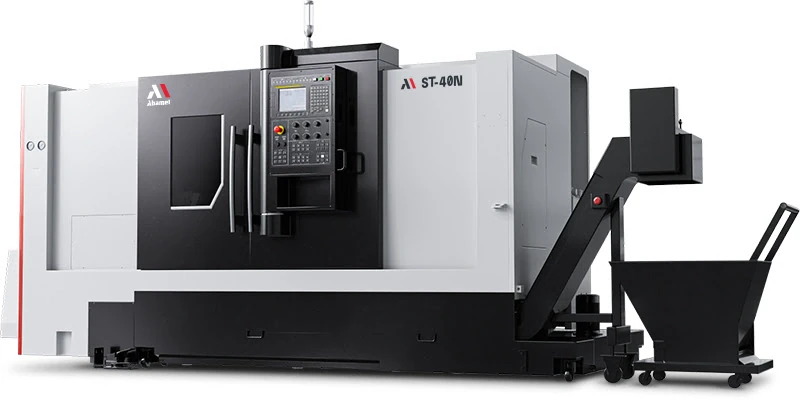

Abamet ST-40N - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-40N, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 796
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 540
Максимальный обрабатываемый наружный диаметр, мм - 580/540
Максимальная длина точения, мм - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11
Максимальная частота вращения шпинделя, об/мин - 10-2000
Максимальный крутящий момент на шпинделе, Нм - 1495 (30min)
Мощность шпинделя (пост./30 мин), кВт - 22/30
Диаметр отверстия в главном шпинделе, мм - 127
Максимальный диаметр обрабатываемого прутка, мм - 115
Диаметр трехкулачкового гидравлического патрона, мм - 381 (15'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 290+20
- по оси Z - 1050
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 15
- по оси Z - 20
Мощность серводвигателей осей X/Y/Z, кВт - 4/-/7

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BOT
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 32х32
Макс. диаметр хвостовика расточной оправки, мм - 50
Время смены соседнего инструмента, сек - 1,7
Время смены диагонального инструмента, сек - 4,5

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Конус Морзе - MT #5
Ход пиноли, мм - 125
Диаметр пиноли, мм - 110
Привод пиноли - Гидравлический
Ход задней бабки, мм - 880
Привод задней бабки - Механический, программируемый
Максимальное усилие пиноли, Н - 12749

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.007
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus Type 1
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ ЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту
жесткое нарезание резьбы метчиком

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки с тележкой
Программируемая задняя бабка с гидравлической пинолью
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с кулачками
Педаль для гидравлического патрона
Дистанционный пульт управления на кабеле
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 32х32 мм для наружного точения - 12 шт.
- Держатель резца 32х32 мм для обработки торца - 2 шт.
- Держатель расточной оправки, диаметр 50 мм - 6 шт.
- Переходные втулки, диаметры 40/32/25/20/16 - 5 шт.
- Переходные втулки с конусом Морзе, МT4/МT3/MT2 - 3 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 55
Объем бака СОЖ, л - 300
Длина х ширина, мм (занимаемая площадь пола) - 4380 x 2120
Высота станка, мм - 2310
Масса ориентировочная, кг - 10000
