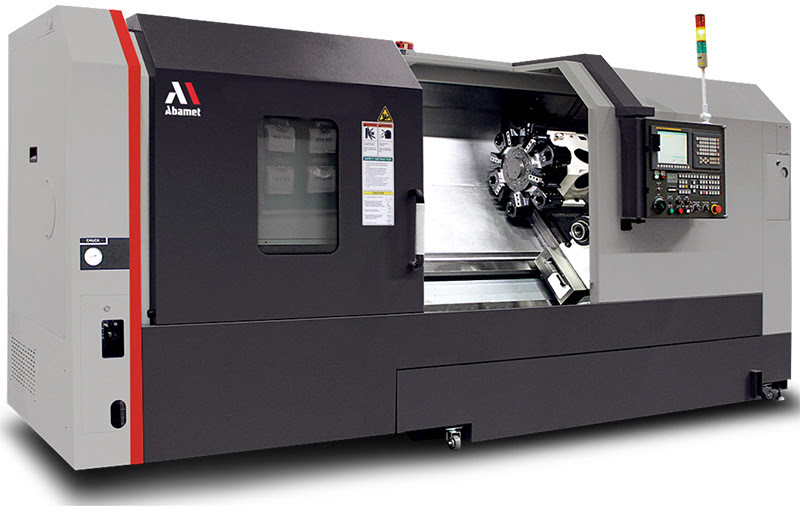

Abamet ST-45F - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-45F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

457

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

37

Перемещение по оси X, мм

350

Перемещение по оси Z, мм

2330

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 775
Максимальный обрабатываемый наружный диаметр, мм - 690
Максимальная длина точения, мм - 2265

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 2946
Мощность шпинделя (пост./30 мин), кВт - 30/37
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 457 (18'') (21'' - опция)

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

457

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

37

Перемещение по оси X, мм

350

Перемещение по оси Z, мм

2330

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 775
Максимальный обрабатываемый наружный диаметр, мм - 690
Максимальная длина точения, мм - 2265

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 2946
Мощность шпинделя (пост./30 мин), кВт - 30/37
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 457 (18'') (21'' - опция)

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 350
- по оси Z - 2330
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Z - 18

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - Drum (BOT)
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 1,3
Макс. число приводных станций, шт - -

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5 (встроенного типа)
Ход пиноли, мм - 150
Привод пиноли - Программируемый, гидравл.
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 20006

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.006
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.004/±0.004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 32х32 мм для наружного точения - 5 шт.
- Держатель резца 32х32 мм для наружного точения - 1 шт.
- Держатель резца 32х32 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 60 мм - 3 шт.
- Держатель сверл с пластинами U-Drill, диаметр 60 мм - 2 шт.
- Переходные втулки, диаметры 50/40/32/25/20/16/12 - 7 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 57
Длина х ширина, мм (занимаемая площадь пола) - 5810 x 2183
Масса ориентировочная, кг - 13300
