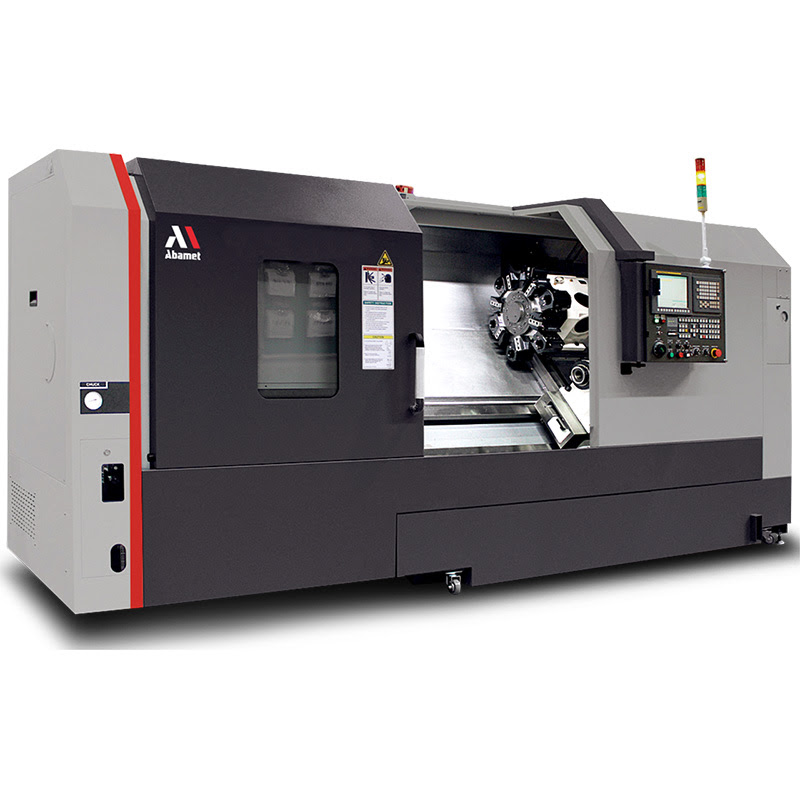

Abamet ST-45YF - купить, цена на Токарно-фрезерный обрабатывающий центр с ЧПУ ST-45YF, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

457

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

37

Особенность базовой комплектации

M - приводной инструмент, ось C, Y - Дополнительная ось Y

Перемещение по оси X, мм

350

Перемещение по оси Z, мм

2330

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1150
Максимальный обрабатываемый наружный диаметр, мм - 560
Максимальная длина точения, мм - 2265

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 2946
Мощность шпинделя (пост./30 мин), кВт - 30/37
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 457 (18'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

457

Макс. обороты шпинделя, об/мин

2000

Макс. диаметр прутка, мм

116

Мощность шпинделя, кВт

37

Особенность базовой комплектации

M - приводной инструмент, ось C, Y - Дополнительная ось Y

Перемещение по оси X, мм

350

Перемещение по оси Z, мм

2330

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1150
Максимальный обрабатываемый наружный диаметр, мм - 560
Максимальная длина точения, мм - 2265

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 2946
Мощность шпинделя (пост./30 мин), кВт - 30/37
Диаметр отверстия в главном шпинделе, мм - 132
Максимальный диаметр обрабатываемого прутка, мм - 116,5
Диаметр трехкулачкового гидравлического патрона, мм - 457 (18'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 30
Величина перемещений по осям, мм
- по оси Х - 350
- по оси Y - ±80
- по оси Z - 2330
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Y - 10
- по оси Z - 18

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BMT75
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 1,3
Макс. число приводных станций, шт - 12

ПАРАМЕТРЫ ПРИВОДНОГО ИНСТРУМЕНТА

Макс. обороты приводного инструмента, об/мин - 4000
Мощность приводного инструмента, кВт - 7,5/11

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5
Ход пиноли, мм - 150
Привод пиноли - Программируемый, гидравл.
Ход задней бабки, мм - 2200
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 20006

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Y/Z (JIS6338), мм - ±0.005/±0.01/±0.007
Повторяемость позиционирования осей X/Y/Z (JIS6338), мм - ±0.004/±0.004/±0.004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 4
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 72
Объем бака СОЖ, л - 480
Длина х ширина, мм (занимаемая площадь пола) - 2874 x 5780
Масса ориентировочная, кг - 15000
