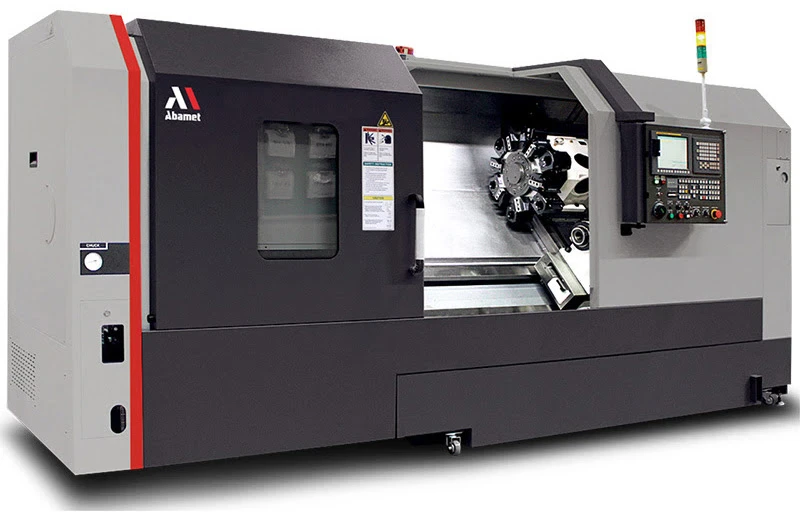

Abamet ST-60F - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-60F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

609

Макс. обороты шпинделя, об/мин

1400

Макс. диаметр прутка, мм

159

Мощность шпинделя, кВт

45

Перемещение по оси X, мм

470

Перемещение по оси Z, мм

3270

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1030
Максимальный обрабатываемый наружный диаметр, мм - 900
Максимальная длина точения, мм - 3200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1400
Максимальный крутящий момент на шпинделе, Нм - 4934 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37,5/45
Диаметр отверстия в главном шпинделе, мм - 181
Максимальный диаметр обрабатываемого прутка, мм - 159
Диаметр трехкулачкового гидравлического патрона, мм - 609 (24'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

609

Макс. обороты шпинделя, об/мин

1400

Макс. диаметр прутка, мм

159

Мощность шпинделя, кВт

45

Перемещение по оси X, мм

470

Перемещение по оси Z, мм

3270

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1030
Максимальный обрабатываемый наружный диаметр, мм - 900
Максимальная длина точения, мм - 3200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1400
Максимальный крутящий момент на шпинделе, Нм - 4934 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37,5/45
Диаметр отверстия в главном шпинделе, мм - 181
Максимальный диаметр обрабатываемого прутка, мм - 159
Диаметр трехкулачкового гидравлического патрона, мм - 609 (24'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 470
- по оси Z - 3270
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 12
- по оси Z - 10
Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - Drum
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 1,3

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #6 (встроенного типа)
Ход пиноли, мм - 150
Привод пиноли - Программируемый, гидравл.
Ход задней бабки, мм - 3270
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 65459

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.008
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.004/±0.004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 32х32 мм для наружного точения - 5 шт.
- Удлиненный держатель резца 32х32 мм для наружного точения - 1 шт.
- Держатель резца 32х32 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 80 мм - 3 шт.
- Держатель сверл с пластинами U-Drill, диаметр 80 мм - 2 шт.
- Переходные втулки, диаметры 60/50/40/32/25/20 - 6 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 68
Объем бака СОЖ, л - 600

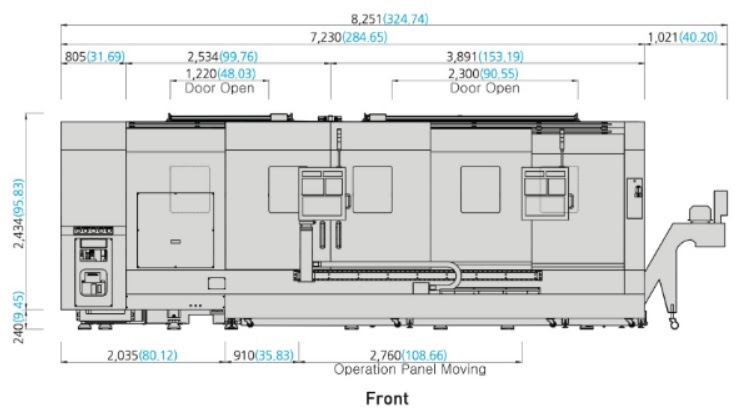

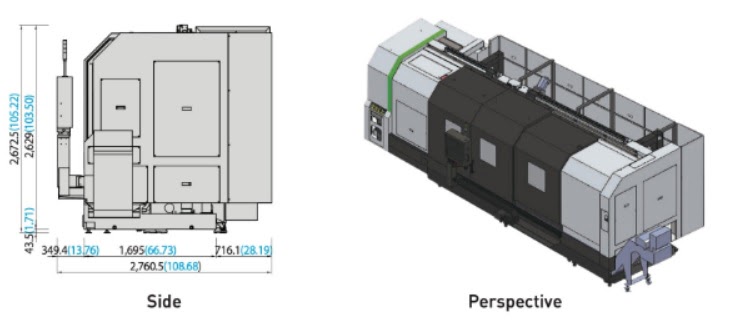

Длина х ширина, мм (занимаемая площадь пола) - 7437 x 2750
Масса ориентировочная, кг - 22300
