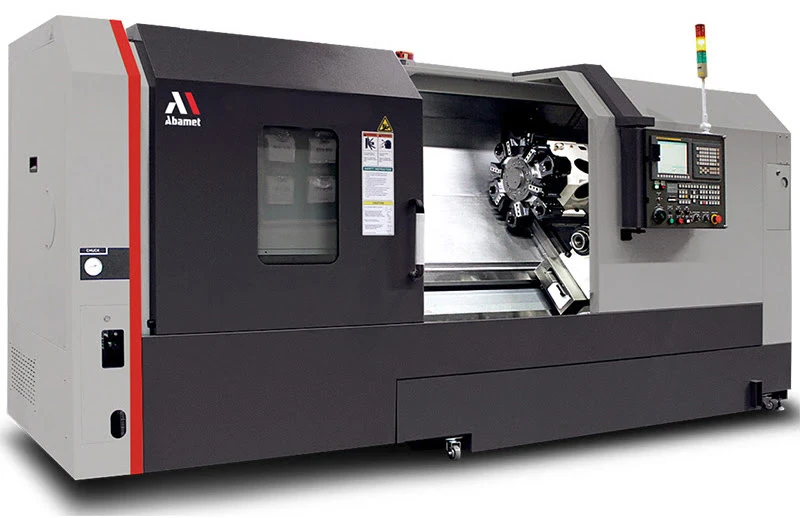

Abamet ST-60MF - купить, цена на Токарный станок ST-60MF, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

609

Макс. обороты шпинделя, об/мин

1400

Макс. диаметр прутка, мм

159

Мощность шпинделя, кВт

45

Особенность базовой комплектации

M - приводной инструмент, ось C

Перемещение по оси X, мм

470

Перемещение по оси Z, мм

3270

Бренд

Abamet.ru

Скидка

15%

Вид номенклатуры

Токарные станки

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1030
Максимальный обрабатываемый наружный диаметр, мм - 900
Максимальная длина точения, мм - 3200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1400
Максимальный крутящий момент на шпинделе, Нм - 4934 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37,5/45
Диаметр отверстия в главном шпинделе, мм - 181
Максимальный диаметр обрабатываемого прутка, мм - 159
Диаметр трехкулачкового гидравлического патрона, мм - 609 (24'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

609

Макс. обороты шпинделя, об/мин

1400

Макс. диаметр прутка, мм

159

Мощность шпинделя, кВт

45

Особенность базовой комплектации

M - приводной инструмент, ось C

Перемещение по оси X, мм

470

Перемещение по оси Z, мм

3270

Бренд

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 1030
Максимальный обрабатываемый наружный диаметр, мм - 900
Максимальная длина точения, мм - 3200

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1400
Максимальный крутящий момент на шпинделе, Нм - 4934 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37,5/45
Диаметр отверстия в главном шпинделе, мм - 181
Максимальный диаметр обрабатываемого прутка, мм - 159
Диаметр трехкулачкового гидравлического патрона, мм - 609 (24'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 470
- по оси Z - 3270
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 12
- по оси Z - 10
Мощность серводвигателей осей X/Y/Z, кВт - 7/-/6

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BMT85
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 1,3

ПАРАМЕТРЫ ПРИВОДНОГО ИНСТРУМЕНТА

Макс. обороты приводного инструмента, об/мин - 3000
Мощность приводного инструмента, кВт - 11/15

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #6 (встроенного типа)
Ход пиноли, мм - 150
Привод пиноли - Программируемый, гидравл.
Ход задней бабки, мм - 3270
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 65459

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.008
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.004/±0.004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 3
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Держатель резца 32х32 мм для наружного точения - 4 шт.
- Удлиненный держатель резца 32х32 мм для наружного точения - 1 шт.
- Держатель резца 32х32 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 80 мм - 3 шт.
- Держатель сверл с пластинами U-Drill, диаметр 80 мм - 1 шт.
- Переходные втулки, диаметры 60/50/40/32/25/20 - 6 шт.
- Осевая приводная станция, ER50 - 1 шт.
- Радиальная приводная станция, ER50 - 1 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 77
Объем бака СОЖ, л - 600
Длина х ширина, мм (занимаемая площадь пола) - 7437 x 2750
Масса ориентировочная, кг - 22300
