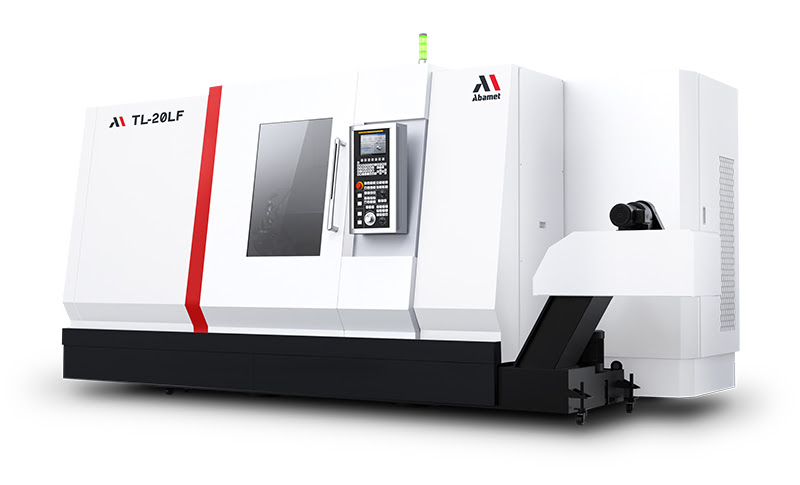

Abamet TL-20LF - купить, цена на Токарный станок TL-20LF, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

203

Макс. обороты шпинделя, об/мин

4500

Макс. диаметр прутка, мм

50

Мощность шпинделя, кВт

15

Особенность базовой комплектации

L - увеличенная длина обработки

Перемещение по оси X, мм

210

Перемещение по оси Z, мм

1050

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

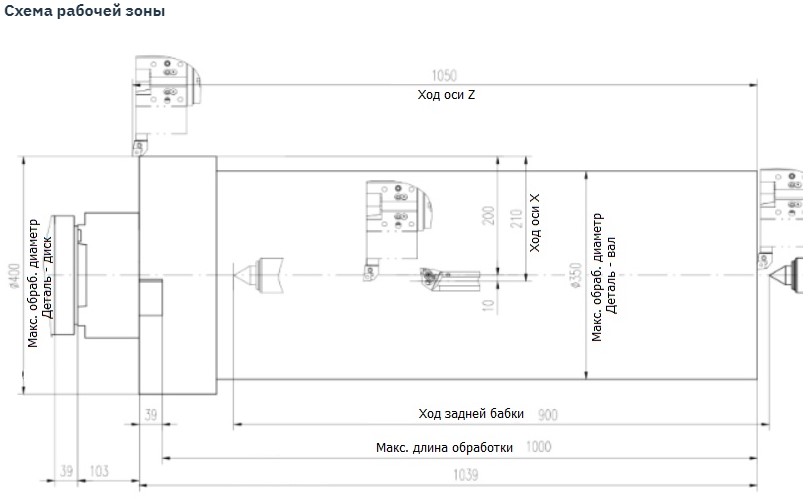

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 560
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 350
Максимальный обрабатываемый наружный диаметр (со cтандартным револьвером), мм - 380/350 (320 мм с BMT55)
Максимальная длина точения (со стандартным револьвером), мм - 1000 (900 с BMT55)

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-6 (A2-8 - опция)
Максимальная частота вращения шпинделя, об/мин - 4500
Максимальный крутящий момент на шпинделе, Нм - 235
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 65
Максимальный диаметр обрабатываемого прутка, мм - 50
-

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Горизонтальный револьверный

Диаметр патрона, мм

203

Макс. обороты шпинделя, об/мин

4500

Макс. диаметр прутка, мм

50

Мощность шпинделя, кВт

15

Особенность базовой комплектации

L - увеличенная длина обработки

Перемещение по оси X, мм

210

Перемещение по оси Z, мм

1050

Бренд

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 560
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 350
Максимальный обрабатываемый наружный диаметр (со cтандартным револьвером), мм - 380/350 (320 мм с BMT55)
Максимальная длина точения (со стандартным револьвером), мм - 1000 (900 с BMT55)

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-6 (A2-8 - опция)
Максимальная частота вращения шпинделя, об/мин - 4500
Максимальный крутящий момент на шпинделе, Нм - 235
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 65
Максимальный диаметр обрабатываемого прутка, мм - 50
Диаметр трехкулачкового гидравлического патрона, мм - 203 (8'') (254/305 - опция)

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения с роликами
Величина перемещений по осям, мм
- по оси Х - 210
- по оси Z - 1050
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 30

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА

Количество позиций в револьвере - 8 (12 - опция)
Сечения корпусов резцов, мм - 25х25

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5
Ход задней бабки, мм - 900
Задняя бабка - Гидравлическая

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования оси X (GB/T16462-2007), мм - 0,008
Точность позиционирования оси Z (GB/T16462-2007), мм - 0,008
Повторяемость позиционирования оси X (GB/T16462-2007), мм - 0,004
Повторяемость позиционирования оси Z (GB/T16462-2007), мм - 0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus Step2 Type3B
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
метрическая и дюймовая системы
абсолютное программирование и в приращениях
поддержка постоянной скорости резания
покадровое исполнение
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектом мягких кулачков
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки (с базовым револьвером):
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Прижимной блок для зажима резца для наружного точения - 5 шт.
- Держатель расточной оправки, диаметр 40 мм - 3 шт.
- Переходная втулка, диаметр 32 мм - 1 шт.
- Переходная втулка, диаметр 25 мм - 1 шт.
- Переходная втулка, диаметр 20 мм - 1 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 22
Объем бака СОЖ, л - 250

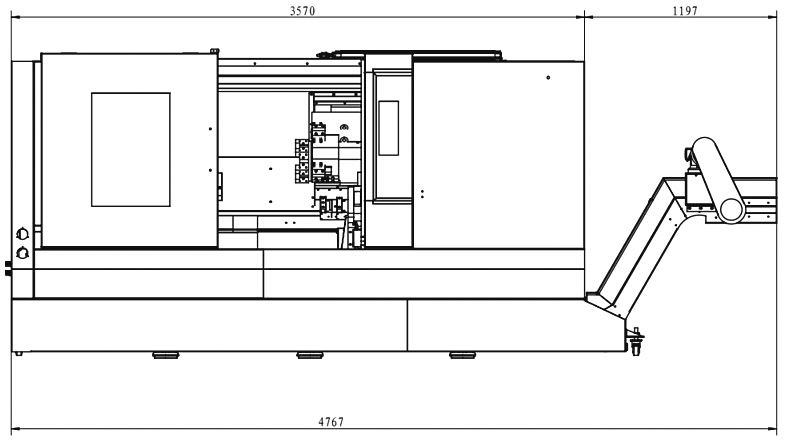

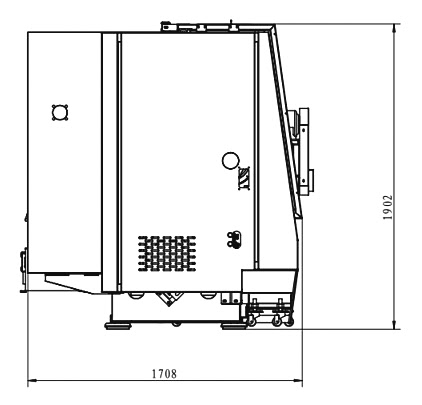

Длина х ширина х высота, мм - 3570 x 2000 х 1900
Масса ориентировочная, кг - 4800
