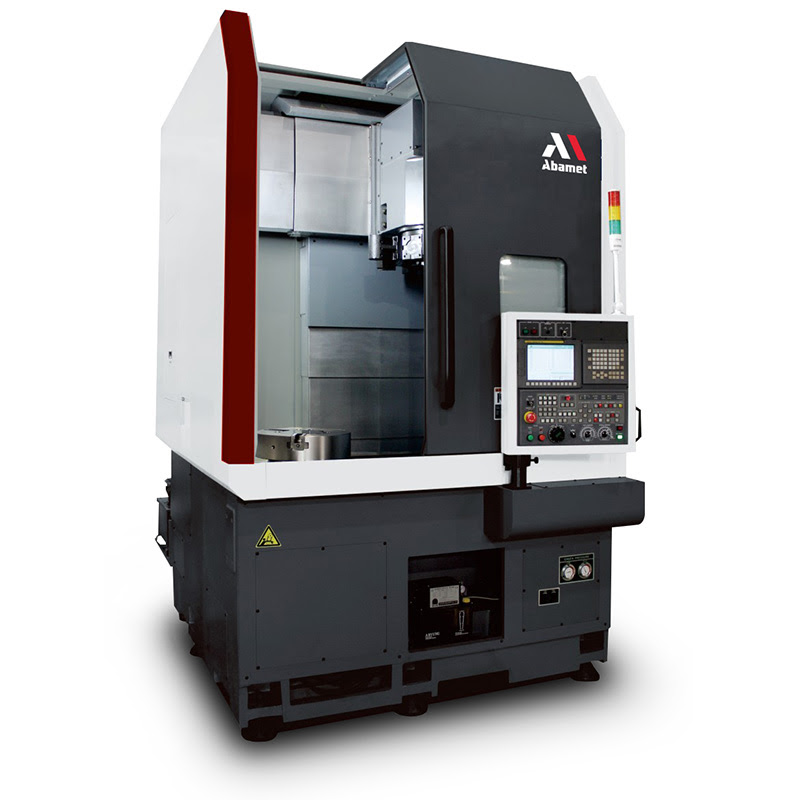

Abamet VT-1000MF - купить, цена на Вертикальный токарный обрабатывающий центр с ЧПУ VT-1000MF, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Вертикальный револьверный

Диаметр патрона, мм

533

Макс. обороты шпинделя, об/мин

1800

Мощность шпинделя, кВт

45

Особенность базовой комплектации

M - приводной инструмент, ось C

Перемещение по оси X, мм

480

Перемещение по оси Z, мм

860

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

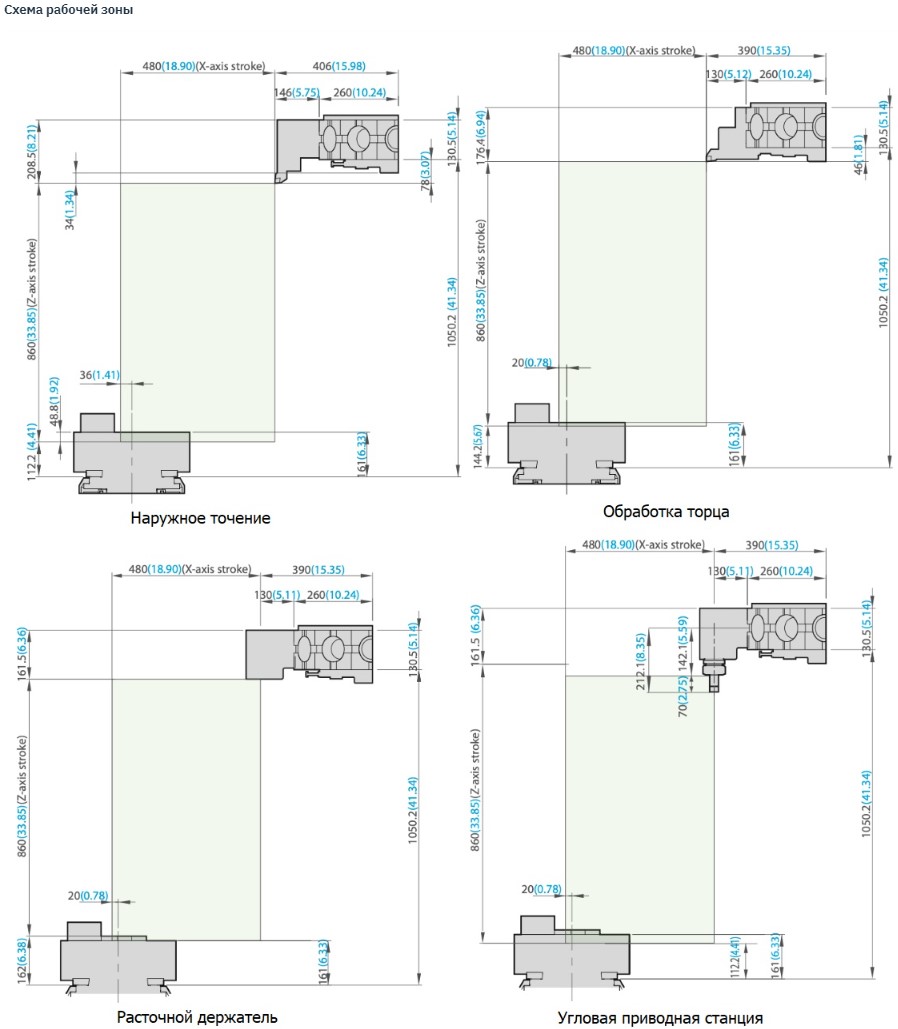

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки, мм - 1000
Максимальный обрабатываемый наружный диаметр, мм - 920
Максимальная длина точения, мм - 850
Максимальный вес заготовки, кг - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1800
Максимальный крутящий момент на шпинделе, Нм - 4404 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37/45
Диаметр отверстия в шпинделе, мм - 108
Диаметр трехкулачкового гидравлического патрона, мм - 533 (21'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Вертикальный револьверный

Диаметр патрона, мм

533

Макс. обороты шпинделя, об/мин

1800

Мощность шпинделя, кВт

45

Особенность базовой комплектации

M - приводной инструмент, ось C

Перемещение по оси X, мм

480

Перемещение по оси Z, мм

860

Бренд

Abamet.ru

Вид номенклатуры

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки, мм - 1000
Максимальный обрабатываемый наружный диаметр, мм - 920
Максимальная длина точения, мм - 850
Максимальный вес заготовки, кг - 1000

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-15 (ASA)
Максимальная частота вращения шпинделя, об/мин - 1800
Максимальный крутящий момент на шпинделе, Нм - 4404 (редуктор)
Мощность шпинделя (пост./30 мин), кВт - 37/45
Диаметр отверстия в шпинделе, мм - 108
Диаметр трехкулачкового гидравлического патрона, мм - 533 (21'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Структура станины - Монолитная коробчатая форма
Величина перемещений по осям, мм
- по оси Х - 480
- по оси Z - 860
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Z - 20
Мощность серводвигателей осей X/Z, кВт - 4/-/6

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА

Тип инструментального револьвера - BMT85
Направление вращения - В обе стороны
Количество позиций в револьвере - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 0,73 (соседние); 1,5 (180 град.)

ПАРАМЕТРЫ ПРИВОДНОГО ИНСТРУМЕНТА И С-ОСИ

Макс. частота вращения приводного инструмента, об/мин - 3000
Макс. мощность приводного инструмента, кВт - 11/15

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.007
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 3
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
Подача на оборот / подача в минуту
Вызов подпрограммы (4 уровня)
Ориeнтация шпинделя (1 позиция)
пробный запуск
покадровое исполнение

ОСОБЕННОСТИ КОНСТРУКЦИИ

Монолитная литая станина коробчатой формы
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП
Смазка шпинделя консистентная (Grease Packed)

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Конвейер для удаления стружки
Корзина для стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Держатель резца 32х32 мм для наружного точения - 4 шт.
- Держатель резца 32х32 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 80 мм - 3 шт.
- Переходные втулки с диаметрами 60/50/40/32/25/20 - 6 шт.
- Переходные втулки с конусом Морзе, КМ5/КМ4/КМ3 - 3 шт.
- Осевая приводная станция, ER50 - 2 шт.
- Радиальная приводная станция, ER50 - 2 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 74
Объем бака СОЖ, л - 450
Длина х ширина, мм (занимаемая площадь пола) - 3275 x 2170
Высота станка, мм - 3740
Масса ориентировочная, кг - 15000
