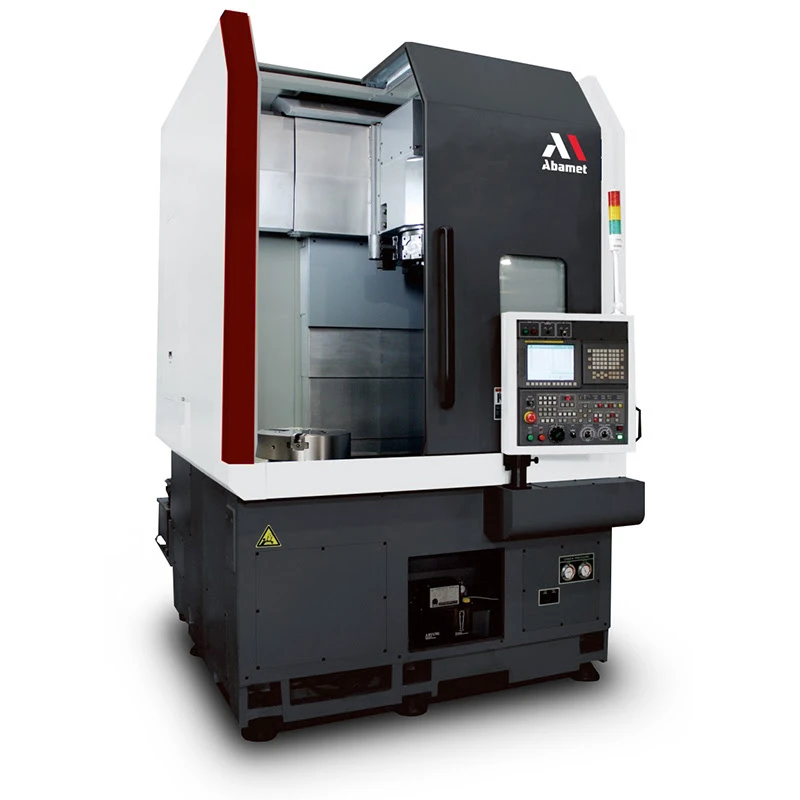

Abamet VT-800F - купить, цена на Вертикальный токарный станок с ЧПУ по металлу VT-800F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Тип токарного станка

Вертикальный револьверный

Диаметр патрона, мм

381

Макс. обороты шпинделя, об/мин

2000

Мощность шпинделя, кВт

30

Перемещение по оси X, мм

390

Перемещение по оси Z, мм

780

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

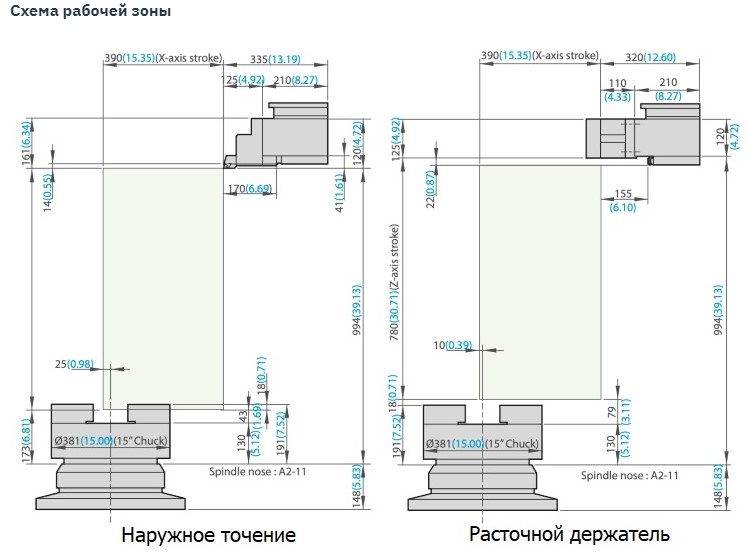

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки, мм - 800
Максимальный обрабатываемый наружный диаметр, мм - 730
Максимальная длина точения, мм - 750
Максимальный вес заготовки, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 1095/1495
Мощность шпинделя (пост./30 мин), кВт - 22/30
Диаметр отверстия в шпинделе, мм - 104
Диаметр трехкулачкового гидравлического патрона, мм - 381 (15'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Дополнительные опции

Чтобы оставить отзыв, необходимо авторизоваться

Основные параметры

Тип токарного станка

Вертикальный револьверный

Диаметр патрона, мм

381

Макс. обороты шпинделя, об/мин

2000

Мощность шпинделя, кВт

30

Перемещение по оси X, мм

390

Перемещение по оси Z, мм

780

Бренд

Abamet.ru

Вид номенклатуры

Токарные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки, мм - 800
Максимальный обрабатываемый наружный диаметр, мм - 730
Максимальная длина точения, мм - 750
Максимальный вес заготовки, кг - 500

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-11 (ASA)
Максимальная частота вращения шпинделя, об/мин - 2000
Максимальный крутящий момент на шпинделе, Нм - 1095/1495
Мощность шпинделя (пост./30 мин), кВт - 22/30
Диаметр отверстия в шпинделе, мм - 104
Диаметр трехкулачкового гидравлического патрона, мм - 381 (15'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Структура станины - Монолитная коробчатая форма
Величина перемещений по осям, мм
- по оси Х - 390
- по оси Z - 780
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Z - 20
Мощность серводвигателей осей X/Z, кВт - 3 / 4

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА

Тип инструментального револьвера - BMT-75
Направление вращения - В обе стороны
Количество позиций в револьвере - 12
Сечения корпусов резцов, мм - 32х32
Время индексации, сек - 0,7 (соседние); 1,4 (180 град.)

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.007
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
Подача на оборот / подача в минуту
Вызов подпрограммы (4 уровня)
Ориeнтация шпинделя (1 позиция)
пробный запуск
покадровое исполнение

ОСОБЕННОСТИ КОНСТРУКЦИИ

Монолитная литая станина коробчатой формы
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП
Смазка шпинделя консистентная (Grease Packed)

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки
Корзина для стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Держатель резца 32х32 мм для наружного точения - 5 шт.
- Держатель резца 32х32 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 50 мм - 5 шт.
- Держатель сверла с пластинами типа U-Drill - 1 шт.
- Переходные втулки с диаметрами 40/32/25/20/16/12 - 6 шт.
- Переходные втулки с КМ4/КМ3/КМ2 - 3 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 43
Длина х ширина, мм (занимаемая площадь пола) - 1950 x 3170
Масса ориентировочная, кг - 9800
