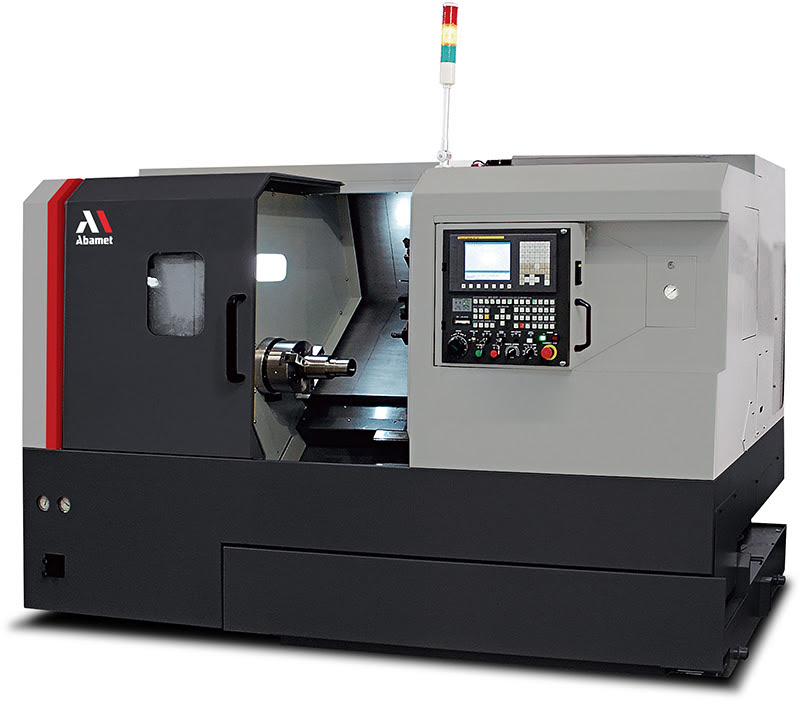

Abamet ST-10F - купить, цена на Токарно-револьверный станок с ЧПУ по металлу ST-10F, фото, описание, характеристики, параметры

Доставка в любой город Казахстана

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 480
Максимальный обрабатываемый наружный диаметр, мм - 280
Максимальная длина точения, мм - 320

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-5 (ASA)
Максимальная частота вращения шпинделя, об/мин - 6000
Максимальный крутящий момент на шпинделе, Нм - 111,8
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 55
Максимальный диаметр обрабатываемого прутка, мм - 43
Диаметр трехкулачкового гидравлического патрона, мм - 152 (6'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 165
- по оси Z - 350
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 36
Мощность серводвигателей осей X/Y/Z, кВт - 1,6/-/1,6

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BOT
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Время индексации, сек - 0,7 (соседний), 1,4 (180 град.)
Макс. число приводных станций, шт - -

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Опция
Конус Морзе - MT #4
Ход пиноли, мм - 80
Привод пиноли - Гидравлический
Ход задней бабки, мм - 220
Привод задней бабки - Ручной
Максимальное усилие пиноли, Н - 5008

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T3
Количество управляемых осей - 2
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 25х25 мм для наружного точения - 6 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 32 мм - 6 шт.
- Переходные втулки, диаметры 25/20/16/12/10/8 - 6 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 23
Объем бака СОЖ, л - 120
Длина х ширина, мм (занимаемая площадь пола) - 2055 x 1625
Высота станка, мм - 1650
Масса ориентировочная, кг - 2630
